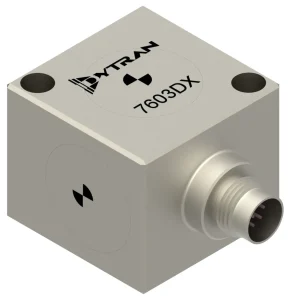

Dytran 7603D – тривісний VC-MEMS акселерометр із DC-відгуком

Dytran серії 7603 – це високоточний тривісний акселерометр змінної ємності (VC), призначений для використання в якості заміни п’єзорезистивних блоків в нових або існуючих приладах від нуля до середньої частоти. Доступний в різних діапазонах g, Dytran серії 7603 включає в себе ємнісні чутливі елементи MEMS і вдосконалену ASIC для імітації роботи п’єзорезистивного моста, а також інтегровану мікросхему акселерометра змінної ємності з високошвидкісним приводом і низькоімпедансною буферизацією. Пристрої реагують на прискорення як постійного, так і змінного струму. Вбудоване регулювання мінімізує вплив коливань напруги живлення, що робить їх відносно нечутливими до змін температури та температурних градієнтів. Датчики герметично закриті для надійної роботи в умовах високої вологості і забрудненого середовища, оснащені спеціальним підсилювачем на інтегральній схемі і диференціальними вихідними каскадами, мають 9-контактний радіальний роз’єм 5/16-32 і можливість монтажу на шпильку 1/4-28. Акселерометр Dytran серії 7603 використовує те саме джерело живлення, що і п’єзорезистивні та тензорезистивні датчики: робоча напруга постійного струму від ±3 до ±11 В, що дозволяє використовувати його як автономний акселерометр з диференціальним виходом або замість п’єзорезистивних акселерометрів мостового типу.

Основні характеристики

• Тип: VC-MEMS (змінна ємність).
• Осі вимірювання: X, Y, Z (три осі).
• Діапазон: варіанти від ±2 g до ±400 g.
• Смуга частот: від 0 Hz (DC) до приблизно 1.6 kHz.
• Вихід: диференційний із низьким імпедансом.
• Живлення: ±3…±11 VDC – повна сумісність із п’єзорезистивними мостами.
• Монтаж: шпилька ¼-28; 9-контактний радіальний роз’єм 5/16-32.
• Корпус: герметичний, захищений від вологи та забруднень.

Переваги

• DC-відгук дозволяє вимірювати повільні прискорення й статичні сили.
• Повна електрична та механічна сумісність із п’єзорезистивними акселерометрами.
• Висока стабільність і низька чутливість до температурних градієнтів.
• Герметичний конструктив для агресивного середовища.
• Проста інтеграція завдяки дизайну прямої заміни.

Сфери застосування

• Краш-тестування та випробування систем пасивної безпеки.
• Дослідження якості їзди і дорожніх навантажень.
• Авіаційні випробування і льотні вимірювання.
• Сейсмічний моніторинг та низькочастотні прискорення.

Dytran 7603D – сучасне рішення для інженерів, які потребують точного акселерометра із DC-відповіддю. Зверніться до АНВІТ – допоможемо підібрати оптимальний діапазон та конфігурацію для вашої задачі.
