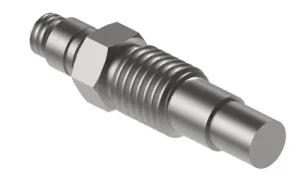

2200C – зарядовий п’єзоелектричний датчик тиску зондового типу (до 15 000 psi)

2200C – високотемпературний зарядовий п’єзоелектричний датчик тиску від Dytran у компактному зондового типу. Доступні діапазони до 15 000 psi, чутливість 1 pC/psi, ультра-швидкий відгук та стабільна робота до +260 °C. Легкий (≈ 7 г) герметичний корпус із нержавіючої сталі робить його оптимальним для R&D, гідравлічних і високотемпературних процесів.

2200C створений для динамічних вимірювань тиску в умовах високих температур, ударних навантажень і агресивних середовищ, де потрібна висока повторюваність та стійкість до вібрацій.

Опис

Моделі

Завантажити

Dytran 2200C – це високотемпературний п’єзоелектричний зарядовий датчик тиску з чутливістю 1 pC/psi, розроблений для динамічних вимірювань у діапазоні до 15 000 psi. Використовує стабільний кварцовий чутливий елемент, що забезпечує надійну роботу при температурах до +500°F (+260°C).

Зондове виконання та міцний корпус із нержавіючої сталі з осьовим роз’ємом 10-32 спрощують інтеграцію в випробувальні стенди, гідравлічні системи та високотемпературні процеси. Мала маса (~7 г) зменшує вплив датчика на вимірювану систему.

Датчик має компенсацію прискорення, щоб мінімізувати внесок навколишніх вібрацій у вихідний сигнал, а герметична конструкція гарантує стабільність вимірювань у вологих та забруднених середовищах.

Аксесуари, що входять до комплекту поставки: (2) ущільнювальні прокладки моделі 6600

Рекомендоване приладдя: блок живлення з джерелом струму моделі 4110C, вбудований підсилювач заряду серії 4705B (BNC–BNC), монтажні адаптери моделей 6501 та 6502.

Сумісні кабелі: 6013A, 6019A

Модель	Номінальний тиск	Максимальний тиск
2200C2	500 psi	10,000 psi
2200C4	1,000 psi	10,000 psi
2200C5	5,000 psi	10,000 psi
2200C6	10,000 psi	15,000 psi
2200C7	15,000 psi	15,000 psi

Документ	Мова
2200C Pressure sensor - Data Sheet	English
