confocalDT IFD2411 – компактний конфокальний канал для вимірювання відстані та товщини

confocalDT IFD2411 — це ультракомпактний повноцінний конфокальний вимірювальний канал від Micro‑Epsilon, готовий до інтеграції через Industrial Ethernet (EtherCAT/Ethernet). Діапазон 1–6 мм, статична роздільність 12 nm, лінійність від ±0.5 µm, швидкість до 8 kHz та мінімальні розміри (335 г, IP40). Ідеально підходить для серійного виробництва, виробів із скла, електроніки.

Конфокальна вимірювальна система для промислових серійних застосувань

Опис

Завантажити

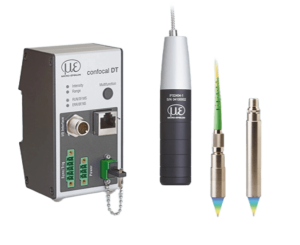

Компактна конфокальна вимірювальна система IFD2411 – це відкалібрована на заводі вимірювальна система для промислових серійних застосувань. Крім вимірювання переміщень і відстаней, система дозволяє вимірювати навіть товщину прозорих матеріалів. Конфокальна хроматична вимірювальна система IFD2411 являє собою повний канал, який містить контролер і адаптований датчик з діапазонами вимірювання 1 мм, 2 мм, 3 мм і 6 мм. Ця вимірювальна система ідеально підходить для серійного застосування.

Характеристики

Діапазони вимірювання (мм): 1 | 2 | 3 | 6
Регульована частота вимірювання до 8 кГц
Роздільна здатність від 12 нм
Лінійність від 0,5 мкм
Для точних вимірювань відстані і товщини
Найкомпактніший конфокальний контролер на ринку
Міцний алюмінієвий корпус IP40
Пряме підключення до ПЛК через Industrial Ethernet

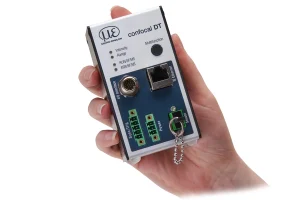

Найкомпактніший пристрій з найвищою продуктивністю

Завдяки надзвичайно компактній конструкції і міцному алюмінієвому корпусу IP40 контролер вимірювальної системи IFD2411 може бути інтегрований практично у всі існуючі установки і системи. Крім того, вбудоване кріплення на DIN-рейку забезпечує швидкий монтаж в шафу керування навіть в умовах обмеженого простору. Корпус контролера IFD2411 на 300% менший, ніж у аналогічних контролерів, що забезпечує неперевершену легкість - всього 335 грамів.

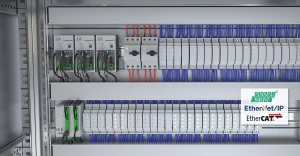

Тепер з інтегрованим інтерфейсом Industrial Ethernet

Конфокальний контролер став ще розумнішим - завдяки інтегрованому інтерфейсу Industrial Ethernet ви можете інтегрувати всю інформацію про роботу датчика безпосередньо в ваш ПЛК. Ви отримуєте дані в реальному часі без затримок і з меншими зусиллями при установці. У режимі Ethernet, IFD2411 може бути налаштований через інтуїтивно зрозумілий веб-інтерфейс. Промисловий Ethernet гарантує, що налаштування автоматично застосовуються до середовища ПЛК. Це виключає трудомісткі налаштування в середовищі програмування.

Оптимізовано для промислових серійних застосувань

Компактна конструкція робить IFD2411 ідеальним рішенням для OEM-продукції.

Простота використання через веб-інтерфейс

Завдяки зручному веб-інтерфейсу весь процес конфігурації здійснюється без використання додаткового програмного забезпечення. Доступ до веб-інтерфейсу здійснюється через Ethernet і надає можливості налаштування та конфігурації. Матеріали зберігаються в розширюваній базі даних матеріалів.

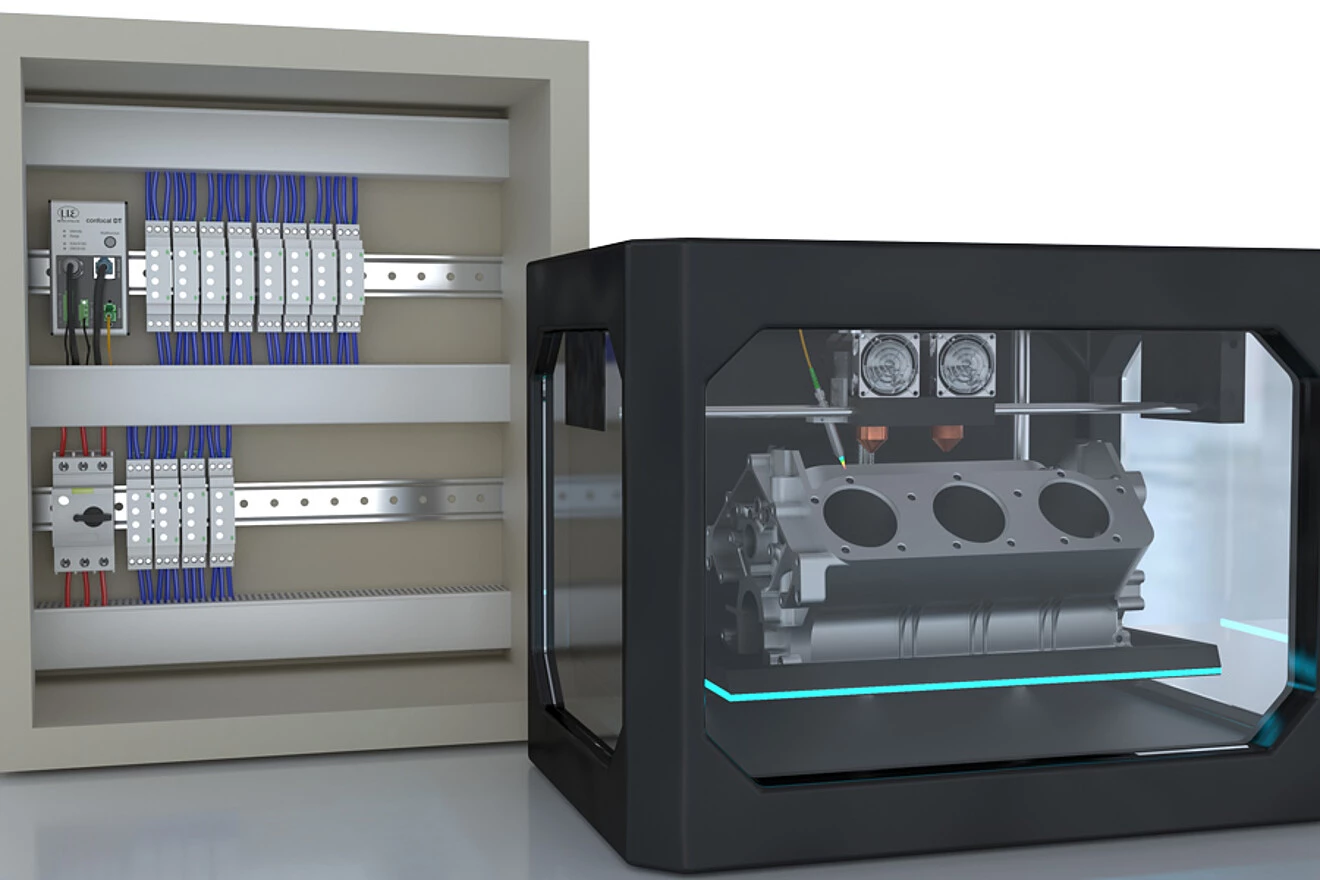

Застосування

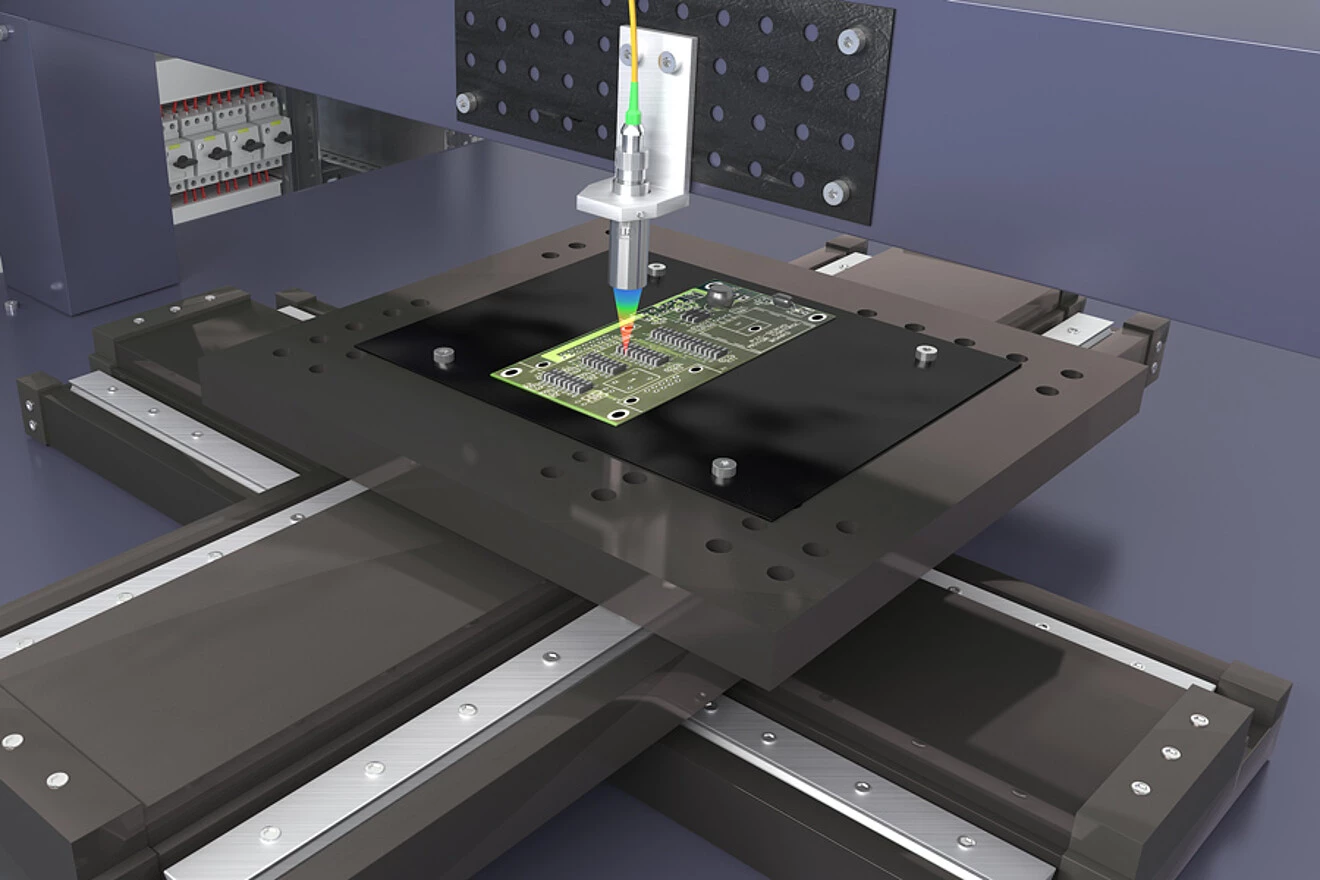

Зонд сенсора IFD2411 з кольоровим спектральним промінням — принцип хроматичної фокусування

Документ

Мова

Data sheet confocalDT IFD2411

English

Catalog confocalDT (Confocal chromatic sensor system)

English

FAQ про confocalDT IFD2411

Що таке confocalDT IFD2411 і де використовується?

Це повністю інтегрований конфокальний канал для безконтактного вимірювання відстані і прозорих матеріалів у діапазоні 1–6 мм. Ідеальний для OEM‑використання, виробництва скла чи електроніки.

Яка роздільність і швидкість цього сенсора?

Статична роздільність — до 12 nm, лінійність від до ±0.5 µm, швидкість до 8 kHz. Чудово підходить для високошвидкісного inline моніторингу.

Які доступні діапазони вимірювання?

Передбачені моделі з робочим діапазоном 1 мм, 2 мм, 3 мм або 6 мм, з відповідною точністю і релевантними параметрами.

Які інтерфейси та як налаштовується сенсор?

Інтегрований Industrial Ethernet (EtherCAT або Ethernet), RS422, цифрові та аналогові виходи. Налаштування через веб-інтерфейс без додаткових програм.

Чому IFD2411 — найкомпактніший контролер?

Корпус важить лише близько 335 г, має розміри на 300 % менші за стандартні контролери, і легко кріпиться на DIN-рейку. IP40 міцний алюмінієвий корпус.
