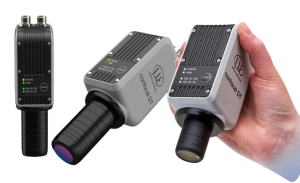

confocalDT IFD2410/2415 – xроматичні конфокальні сенсори з інтегрованим контролером

confocalDT IFD2410/2415 — компактні конфокальні сенсори з вбудованим контролером та Industrial Ethernet (EtherCAT/Ethernet/IP/PROFINET). Діапазони 1 – 10 мм, роздільність від 8 nm, лінійність від ±0.25 µm, швидкість до 25 kHz. IFD2415 підтримує до 5 шарів прозорих матеріалів. Працюють без оптичного волокна, захищені IP65 — для OEM і inline інтеграцій.

Система конфокальних хроматичних датчиків нового покоління

Діапазони вимірювання (мм): 1 | 3 | 6 | 10
Регульована частота вимірювання до 25 кГц
Роздільна здатність від 8 нм
Лінійність від 0,25 мкм
Для точного вимірювання відстані і товщини до 5 шарів
Все в одному: датчик і контролер в одному компактному корпусі
Легка інтеграція, оскільки немає необхідності в оптоволокні
Міцний алюмінієвий корпус IP65
Пряме підключення до ПЛК через Industrial Ethernet
Ідеально підходить для серійних застосувань

Система конфокальних хроматичних датчиків нового покоління

Опис

Завантажити

confocalDT IFD2415 і IFD2410 – це потужні конфокальні датчики з вбудованим контролером. Компактний корпус з класом захисту IP65 дозволяє швидко інтегрувати датчики в заводське обладнання та машини, оскільки не потрібно прокладати оптичне волокно. Крім того, IFD2410 і 2415 ідеально підходять для високоточних вимірювань відстані і товщини в промислових серіях. Крім того, IFD2415 може використовуватися з прозорими матеріалами для багатошарових вимірювань товщини до 5 шарів. Активне регулювання часу експозиції лінійки ПЗЗ забезпечує швидкі і стабільні вимірювання різних поверхонь навіть в динамічних процесах з частотою до 25 кГц. Вимірювальна система також характеризується високою інтенсивністю світла, що дозволяє проводити швидкі і надійні вимірювання навіть на темних поверхнях.

Характеристики

Діапазони вимірювання (мм): 1 | 3 | 6 | 10
Регульована частота вимірювання до 25 кГц
Роздільна здатність від 8 нм
Лінійність від 0,25 мкм
Для точного вимірювання відстані і товщини до 5 шарів
Все в одному: датчик і контролер в одному компактному корпусі
Легка інтеграція, оскільки немає необхідності в оптоволокні
Міцний алюмінієвий корпус IP65
Пряме підключення до ПЛК через Industrial Ethernet
Ідеально підходить для серійних застосувань

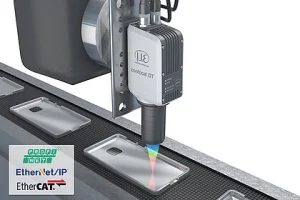

Тепер з інтегрованим інтерфейсом Industrial Ethernet

Інтегрований інтерфейс Industrial Ethernet дозволяє інтегрувати датчики IFD2410/2415 безпосередньо в ПЛК без будь-якого додаткового інтерфейсного модуля. Ви отримуєте дані в реальному часі без затримок, а також зменшуєте витрати на встановлення та підключення. Параметри датчика налаштовуються в режимі Ethernet через інтуїтивно зрозумілий веб-інтерфейс. Промисловий Ethernet гарантує, що налаштування автоматично застосовуються до середовища ПЛК. Це виключає трудомісткі налаштування в середовищі програмування.

Оптимізовано для промислових серійних застосувань

Компактна конструкція датчика робить його ідеальним для серійного застосування.

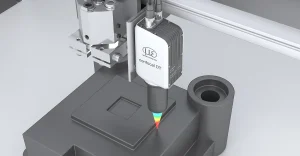

Проста інтеграція в обладнання та системи

Компактний корпус IP65 забезпечує швидку інтеграцію в заводське обладнання та машини, оскільки не потрібно прокладати оптичне волокно. Завдяки компактній конструкції датчика і контролера в одному корпусі, вимірювальний сигнал передається безпосередньо на контролер і там обробляється. Датчик монтується або через три різьбові отвори в корпусі контролера, або через радіальний затискач на головці датчика. Різноманітні варіанти підключення через EtherCAT, аналоговий, енкодерний або RS422 дозволяють легко інтегрувати датчик в існуючі установки і системи.

Простота використання через веб-інтерфейс

Завдяки зручному веб-інтерфейсу весь процес конфігурації здійснюється без використання додаткового програмного забезпечення. Доступ до веб-інтерфейсу здійснюється через Ethernet і надає можливості налаштування та конфігурації. Матеріали зберігаються в розширюваній базі даних матеріалів.

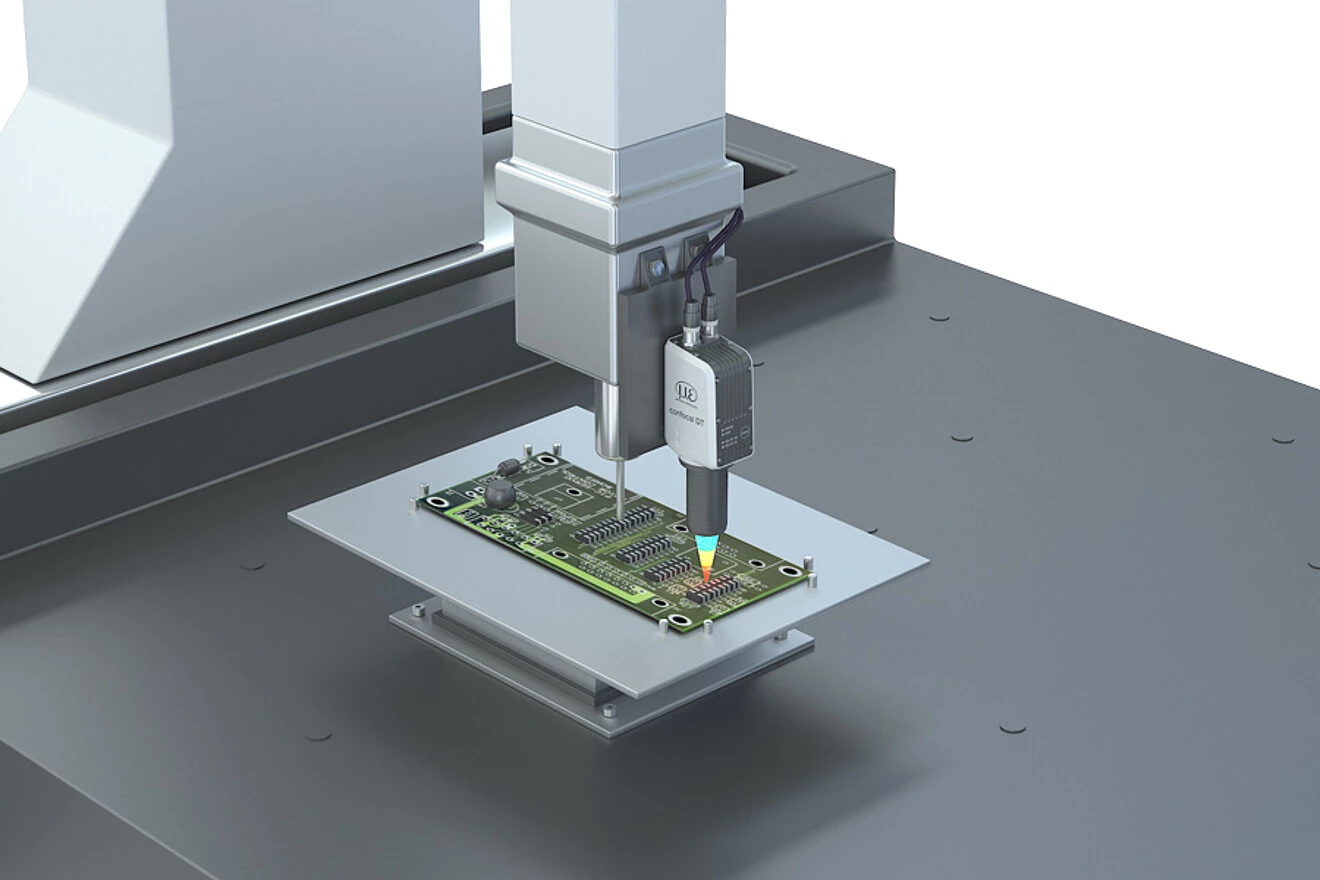

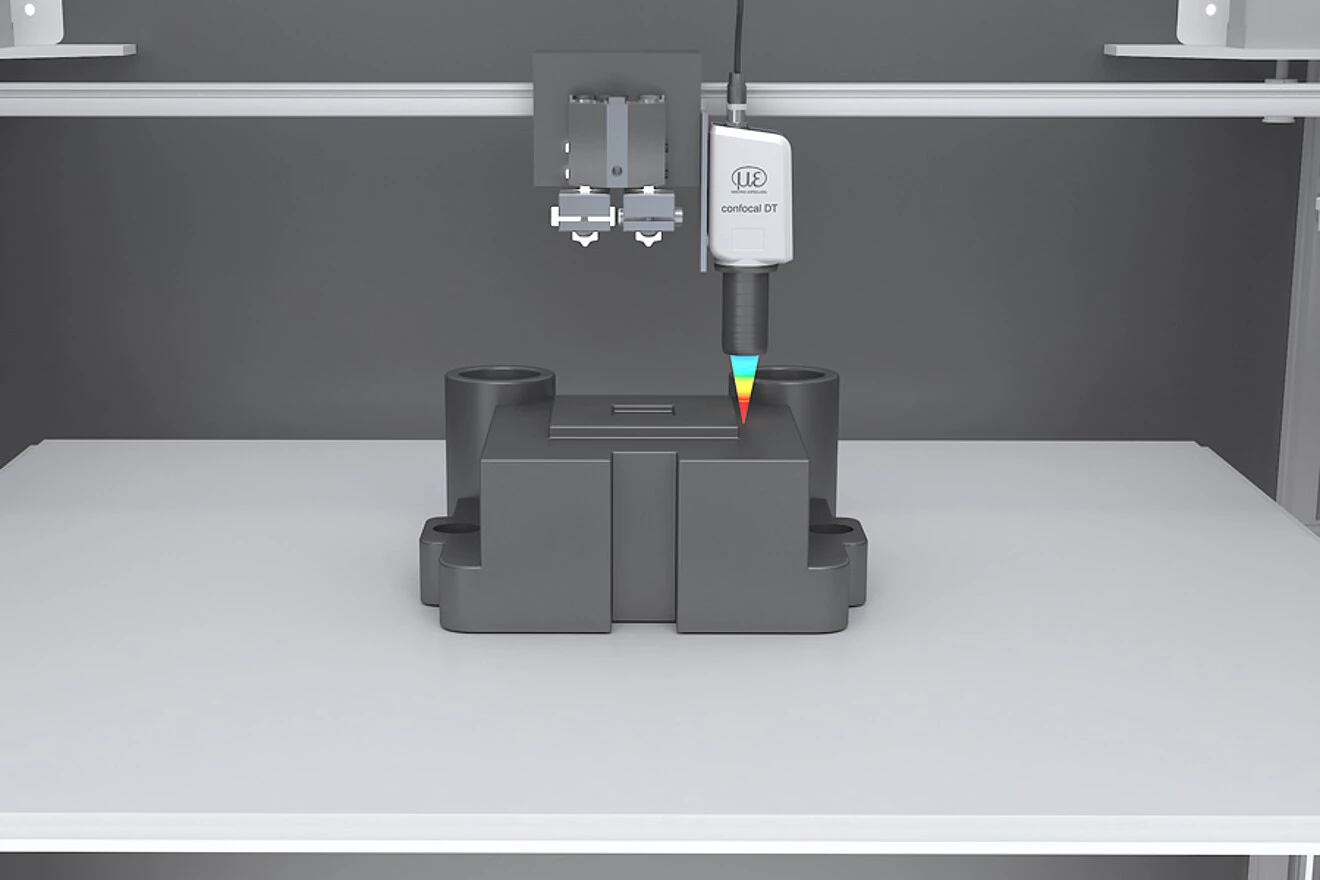

Приклади застосування

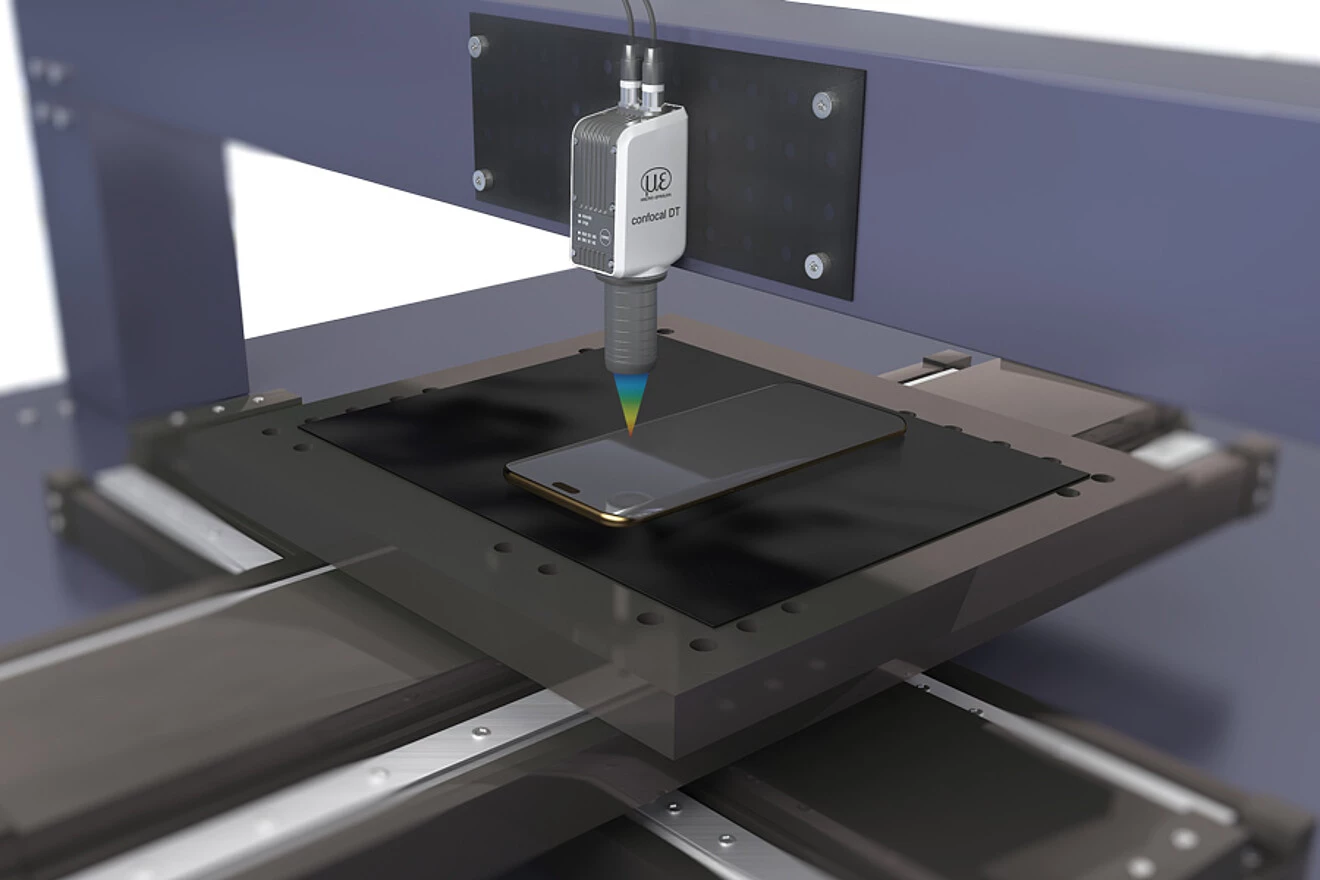

Динамічне вимірювання за допомогою confocalDT IFD2410 в лінії, до 25 kHz

Документ	Мова
Data sheet confocalDT IFD2410	English
Data sheet confocalDT IFS2415	English
Catalog confocalDT (Confocal chromatic sensor system)	English

FAQ про confocalDT IFD2410/2415

Чим відрізняються IFD2410 та IFD2415?

Обидві моделі мають інтегрований контролер і IP65 корпус. IFD2415 додатково дозволяє вимірювати товщину прозорих матеріалів до 5 шарів. IFD2410 – фокус на speed & distance.

Які діапазони і характеристики точності?

Діапазони: 1 мм, 3 мм, 6 мм, 10 мм. Роздільність від 8 nm, лінійність починається від ±0.25 µm. Настроюється швидкість до 25 kHz.

Чи можливо інтеграція без оптичного волокна?

Так, сенсори мають All‑in‑One корпус без оптоволоконної технології — це пришвидшує установку і зменшує витрати.

Які інтерфейси підтримуються?

Підтримка Industrial Ethernet стандартів: EtherCAT, Ethernet/IP, PROFINET. Управління через web‑інтерфейс, пряме підключення до PLC.

На яких поверхнях працює sensor?

Відмінно працює навіть на темних, блискучих, складних поверхнях завдяки високоінтенсивному джерелу світла та адаптивній регуляції експозиції CCD.
