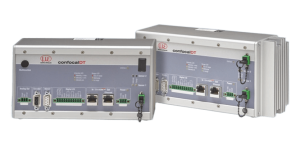

confocalDT IFC2421/22 – потужні single та dual‑channel контролери Nano‑точності

confocalDT IFC2421/22 — це універсальні контролери Micro‑Epsilon для хроматичних конфокальних сенсорів. Версія IFC2421 – одноканальна, IFC2422 – двоканальна із синхронною оцінкою обох каналів. Забезпечують роздільність до 1 nm, частоту до 6.5 kHz, аналоговий вихід, Ethernet, EtherCAT, RS422. Ідеально для серійних і промислових застосувань з високим рівнем точності.

Універсальний конфокальний контролер з одним і двома каналами

Опис

Завантажити

Контролери confocalDT 2421 і 2422 використовуються для вимірювання відстані і товщини дифузно відбиваючих і дзеркальних поверхонь. Доступні в одно- або двоканальній версії, ці конфокальні хроматичні вимірювальні системи пропонують недороге рішення, особливо для серійних застосувань. Функція активного регулювання експозиції в ПЗЗ-матриці забезпечує точну і швидку поверхневу компенсацію на поверхнях, що змінюються.

Цей контролер сумісний з усіма типами датчиків серії IFS, що охоплює численні вимірювальні завдання. Контролер опціонально доступний у версії з декількома піками для вимірювання товщини багатошарових поверхонь. Використовуючи спеціальну функцію розрахунку, двоканальна версія confocalDT 2422 оцінює обидва канали. Збір вимірювань відбувається синхронно і може здійснюватися з використанням повної швидкості вимірювання для обох каналів.

Простота використання через веб-інтерфейс

Завдяки зручному веб-інтерфейсу весь процес конфігурації здійснюється без використання додаткового програмного забезпечення. Доступ до веб-інтерфейсу здійснюється через Ethernet і надає можливості налаштування та конфігурації. Матеріали зберігаються в розширюваній базі даних матеріалів.

Документ	Мова
Data sheet Controller confocalDT IFC242x	English
Data sheet confocalDT IFS2406	English
Data sheet confocalDT IFS2405	English
Catalog confocalDT (Confocal chromatic sensor system)	English

FAQ про confocalDT IFC2421/22 контролери

У чому різниця між моделями IFC2421 та IFC2422?

IFC2421 — одноканальний контролер, а IFC2422 — двоканальний. IFC2422 може одночасно обробляти сигнали з двох сенсорів, штрафні вимірювання (наприклад, подовжувач, паралельність, товщина) доступні синхронно.

Яка точність і швидкість роботи IFC242x?

Контролери забезпечують роздільність до 1 nm, лінійність типово < ±0.025 % FSO. Частота регулюється від 100 Hz до 6.5 kHz.

Які інтерфейси доступні для підключення?

Підтримуються Ethernet, EtherCAT, RS422, Analogue (0‑10 V, 4‑20 mA), а також PROFINET / EtherNet‑IP через модулі.

Чи потрібне спеціальне програмне забезпечення?

Ні — настройка і калібрування здійснюються через вбудований web‑інтерфейс. Матеріали зберігаються в базі даних, preset конфігурації доступні для швидкої інтеграції.

Чи працює контролер із multi‑layer сенсорами?

Так. SPC‑версії (Multi‑peak) підтримують вимірювання товщини прозорих матеріалів до 5 шарів. IFC2422 забезпечує синхронну обробку двох каналів.
