Конфокальні хроматичні датчики confocalDT

Name: Конфокальні хроматичні датчики confocalDT
Brand: Anwit
SKU: 4973
Price: 1.00 UAH
Availability: PreOrder

Опис

Завантажити

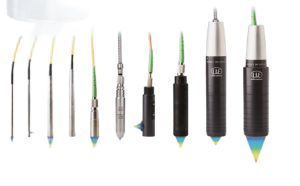

Micro-Epsilon пропонує широкий спектр конфокальних датчиків для вимірювальних задач у багатьох галузях промисловості. Оскільки траєкторія променя конфокальних датчиків є аксіальною, не виникає ефекту затінення. Тому вимірювання в гільзах і поглибленнях також можуть бути реалізовані. На додаток до стандартних датчиків для високоточних вимірювань, доступні мініатюрні конфокальні датчики з осьовим і радіальним напрямком вимірювання (90°). У версії 90° вимірювання можна проводити всередині отворів і заглиблень. Датчики пасивні, не випромінюють тепло на об’єкт вимірювання і, в залежності від конструкції, можуть використовуватися в складних умовах, наприклад, у вакуумі.

Документ	Мова
Data sheet confocalDT IFS2402	English
Data sheet confocalDT IFS2403	English
Data sheet confocalDT IFS2404	English
Data sheet confocalDT IFS2405	English
Data sheet confocalDT IFS2406	English
Data sheet confocalDT IFS2407	English
Catalog confocalDT (Confocal chromatic sensor system)	English

Модельний ряд

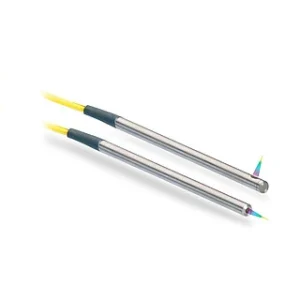

IFS2402 Мініатюрні датчики

Унікальні мініатюрні датчики, ідеально підходять для вимірювань в отворах і порожнинах

- Діапазони вимірювання (мм): 0.5 | 1.5 | 2.5 | 3.5
- Лінійність: макс. 0,2 мкм
- Роздільна здатність: макс. 16 нм
- Осьова або радіальна версія
- Сталевий або титановий корпус
- 90° модель з фаскою для точного вирівнювання

Детальніше

Мініатюрні датчики переміщення, відстані та положення

Датчики переміщення confocalDT IFS2402 призначені для високоточних застосувань в обмеженому монтажному просторі. Мініатюрні конфокальні хроматичні датчики IFS2402 із зовнішнім діаметром всього 4 мм і корпусом з нержавіючої сталі використовуються у вузьких порожнинах і отворах. Особливу перевагу тут має модель датчика з радіальним променем для виявлення стін і конструкцій.

IFS2403 Гібридні датчики

Ідеально підходить для обмеженого монтажного простору

- Діапазони вимірювання (мм): 0.4 | 1.5 | 4 | 10
- Лінійність: макс. 0,3 мкм
- Роздільна здатність: макс. 16 нм
- Гібридний датчик
- Корпус зі сталі
- Збільшена відстань зміщення
- Осьовий і радіальний напрямок вимірювання

Детальніше

Конфокальні гібридні датчики для вимірювання переміщення, відстані та положення

Конфокальний хроматичний датчик confocalDT IFS2403 поєднує в собі переваги двох успішних конфокальних концепцій. При зовнішньому діаметрі 8 мм цей датчик майже такий же компактний, як і мініатюрний датчик confocalDT IFS2402. Однак, завдяки більшій числовій апертурі, він отримує значно більше відбитого світла, ніж менша версія діаметром 4 мм. Ці датчики також доступні з радіальним або осьовим напрямком променя.

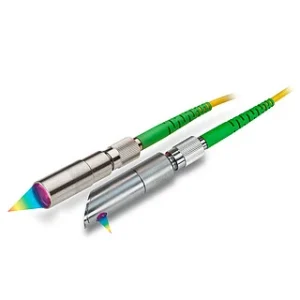

IFS2404 Компактні конфокальні датчики

confocalDT IFS2404

- Діапазон вимірювання 2 мм
- Лінійність: макс. 1 мкм
- Роздільна здатність 40 нм
- Вимірювання відстані та односторонньої товщини
- Ідеально підходить для серійної інтеграції великої кількості деталей

confocalDT IFS2404/90-2

- Діапазон вимірювання 2 мм
- Лінійність: макс. 1 мкм
- Роздільна здатність 40 нм
- Об'єктив 90° для установки в обмеженому просторі
- Ідеально підходить для послідовної інтеграції великої кількості деталей

Детальніше

Компактні конфокальні датчики для точних вимірювань відстані та товщини

Датчики переміщення confocalDT IFS2404 призначені для високоточних вимірювань в умовах обмеженого монтажного простору. Засновані на спеціальній технології лінз, ці датчики забезпечують високу роздільну здатність і малий діаметр світлової плями. Вони ідеально підходять для застосувань з великою кількістю деталей. Датчик confocalDT IFS2404/90-2 оснащений лінзою з кутом огляду 90° і може встановлюватися в обмеженому монтажному просторі.

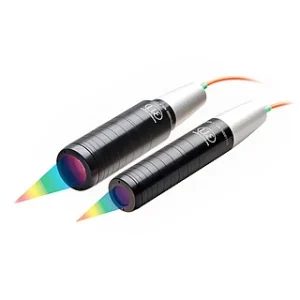

IFS2405 Прецизійні універсальні датчики

confocalDT IFS2405

- Діапазони вимірювання (мм): 0.3 | 1 | 3 | 6 | 10 | 28 | 30
- Лінійність: макс. 0,1 мкм
- Роздільна здатність: макс. 4 нм
- Вимірювання відстані і односторонньої товщини
- Висока чутливість

Детальніше

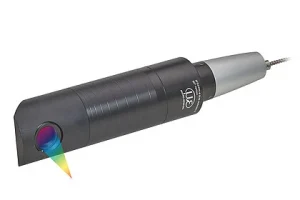

confocalDT IFS2405/90-6

- Діапазони вимірювання (мм): 6
- Лінійність: макс. 1,5 мкм
- Роздільна здатність: макс. 34 нм
- Об'єктив 90° для установки в обмеженому просторі
- Вимірювання відстані та односторонньої товщини
Висока чутливість

Детальніше

Універсальні конфокальні датчики для точних вимірювань відстані та товщини

Датчики confocalDT IFS2405 призначені для високоточних вимірювань. Датчики IFS2405 забезпечують великі відстані зміщення і толерантні до кутів нахилу. Вони використовуються для точних вимірювань відстані, а також підходять для односторонніх вимірювань товщини прозорих матеріалів.

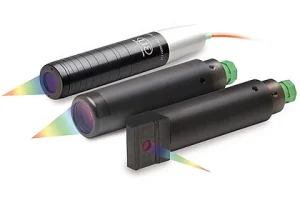

IFS2406 Спеціальні датчики / Вакуумний

confocalDT IFS2406

- Діапазони вимірювання (мм): 2.5 | 3 | 10
- Лінійність: макс. 0,75 мкм
- Роздільна здатність: макс. 18 нм
- Вимірювання відстані та односторонньої товщини
- Невелика світлова пляма
- Сумісний з вакуумом датчик

Детальніше

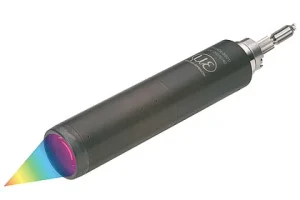

confocalDT IFS2406-3/VAC(001)

- Діапазони вимірювання (мм): 3
- Лінійність: макс. 1,5 мкм
- Роздільна здатність: макс. 50 нм
- Вимірювання відстані та односторонньої товщини
- Невелика світлова пляма
- Сумісний з вакуумом датчик

Детальніше

Конфокальні датчики для вимірювання відстані та товщини з особливими вимогами

Конфокальні датчики серії IFS2406 вирізняються компактним дизайном і високою точністю. Крім вимірювання відстаней на відбиваючих і прозорих поверхнях, датчик також може використовуватися для одностороннього вимірювання товщини прозорої плівки, пластин або прошарків. Завдяки осьовому і радіальному напрямкам вимірювання датчики IFS2406-2,5 є особливо універсальними і підходять для застосування у вакуумі.

IFS2407 Високоточні датчики

Конфокальні датчики для високоточних вимірювань відстані, шорсткості та товщини

Датчики confocalDT IFS2407 призначені для високоточного вимірювання відстані, шорсткості і товщини. Ці конфокальні хроматичні датчики мають високу числову апертуру, малий діаметр світлової плями і витримують великі кути вимірювання, що означає, що датчики також можна використовувати для вимірювання шорсткості. Крім того, датчики вражають нанометровою точністю.

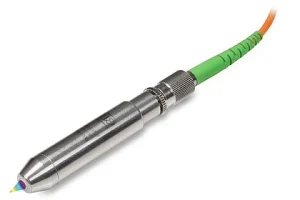

confocalDT IFS2407-0,1

- Діапазон вимірювання (мм): 0.1
- Лінійність: макс. 0,05 мкм
- Роздільна здатність: макс. 3 нм
- Ідеально підходить для вимірювання відстані та шорсткості
- Доступний варіант датчика для високошвидкісних процесів (NA 0,7)
- Малий розмір плями вимірювання: 3 мкм
- Висока чутливість і великий кут вимірювання
- Вимірювання товщини прозорих об'єктів від 5 мкм

Детальніше

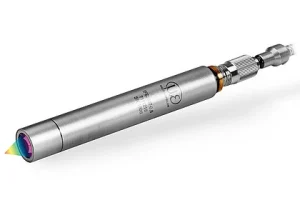

confocalDT IFS2407-0,8

- Діапазон вимірювання (мм): 0.8
- Лінійність: макс. 0,2 мкм
- Роздільна здатність: макс. 24 нм
- Невелика світлова пляма
- Компактна конструкція датчика
- Точне вимірювання відстані навіть на криволінійних поверхнях
- Ідеально підходить для вимірювання товщини тонких шарів

Детальніше

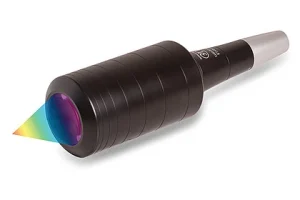

confocalDT IFS2407-1,5

- Діапазон вимірювання (мм): 1.5
- Надзвичайно мала пляма вимірювання 5,5 мкм
- Кут вимірювання >± 43°.
- Світлоінтенсивна модель (NA > 0,7)
- Висока точність вимірювання на криволінійних і дзеркальних поверхнях
- Стабільне вимірювання на структурованих поверхнях

Детальніше

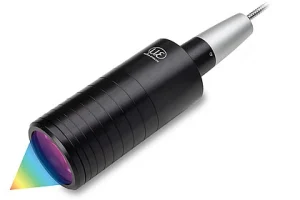

confocalDT IFS2407-3

- Діапазон вимірювання (мм): 3
- Лінійність: макс. 0,5 мкм
- Роздільна здатність: макс. 13 нм
- Велика відстань зміщення прибл. 28 мм
- Максимальний кут вимірювання ± 30°
- Ідеально підходить для вимірювань на вигнутих і відбиваючих поверхнях

Детальніше

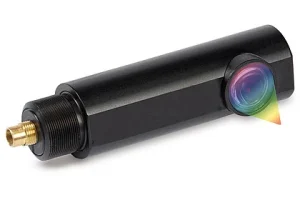

confocalDT IFS2407/90-0,3

- Діапазон вимірювання (мм): 0.3
- Лінійність: макс. 0,15 мкм
- Роздільна здатність: макс. 6 нм
- Ідеально підходить для вимірювання переміщень і шорсткості
- Малий розмір плями вимірювання: 6 мкм
- Висока чутливість і великий кут вимірювання

Детальніше
