Аналіз удару молотком – 8491-A

BK Connect Hammer Impact Applet – це спеціальний інструмент для визначення структурних властивостей, таких як резонанси, при пошуку несправностей, порівняльному аналізі, перевірці проекту, контролі якості або випробуваннях матеріалів з використанням рухомого або нерухомого молотка.

Отримані FRF також можна експортувати в BK Connect Modal Analysis Types 8420 і 8420-A для повного модального аналізу складних конструкцій.

ХАРАКТЕРИСТИКИ

Інтерфейс і структура програмного забезпечення BK Connect проектувалися протягом усього процесу розробки з урахуванням ролей користувачів в якості центральної теми. Аплети BK Connect зосереджені на ролі користувача, надаючи прості у використанні, часто в один клік, інтерфейси для виконання конкретних і часто повторюваних завдань.

МОЖЛИВОСТІ

• Єдиний простий у використанні аплет від збору і запису даних до управління даними і звітності
• Вимірювання широкого спектру функцій, включаючи часові сигнали, авто- і перехресні спектри, функції когерентності і функції частотної характеристики
• Інтерактивний графічний інтерфейс з апаратним забезпеченням – кольорові світлові кільця відображають стан каналу апаратного забезпечення LAN-XI
• Інтегрований менеджер датчиків і база даних включно:
  – Автоматичне виявлення та імпорт даних для датчиків з підтримкою TEDS
  – Швидке призначення датчиків без підтримки TEDS простим перетягуванням
• Автоматичне виявлення калібрувального сигналу – можливість автоматичного регулювання посилення

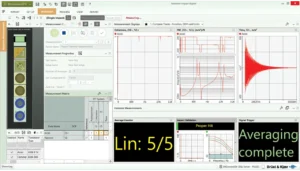

• Монітор в реальному часі: показує рівні та спектри для всіх активних каналів
• Техніка одиночного або випадкового удару з.:
  – Інтуїтивно зрозумілі графічні інтерфейси налаштування молотка та вимірювання
  – Голосовий зворотній зв’язок під час налаштування молотка та вимірювання
  – Автоматичне скасування останнього середнього значення у випадку подвійного удару, м’якого удару або неприйнятного рівня сили

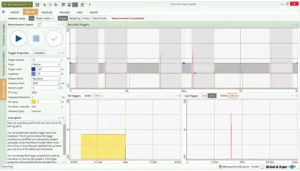

  – Запис данихв часовій області під час вимірювання
  -Інструмент «Матриця результатів» для зручного відображення, порівняння та звітування результатів

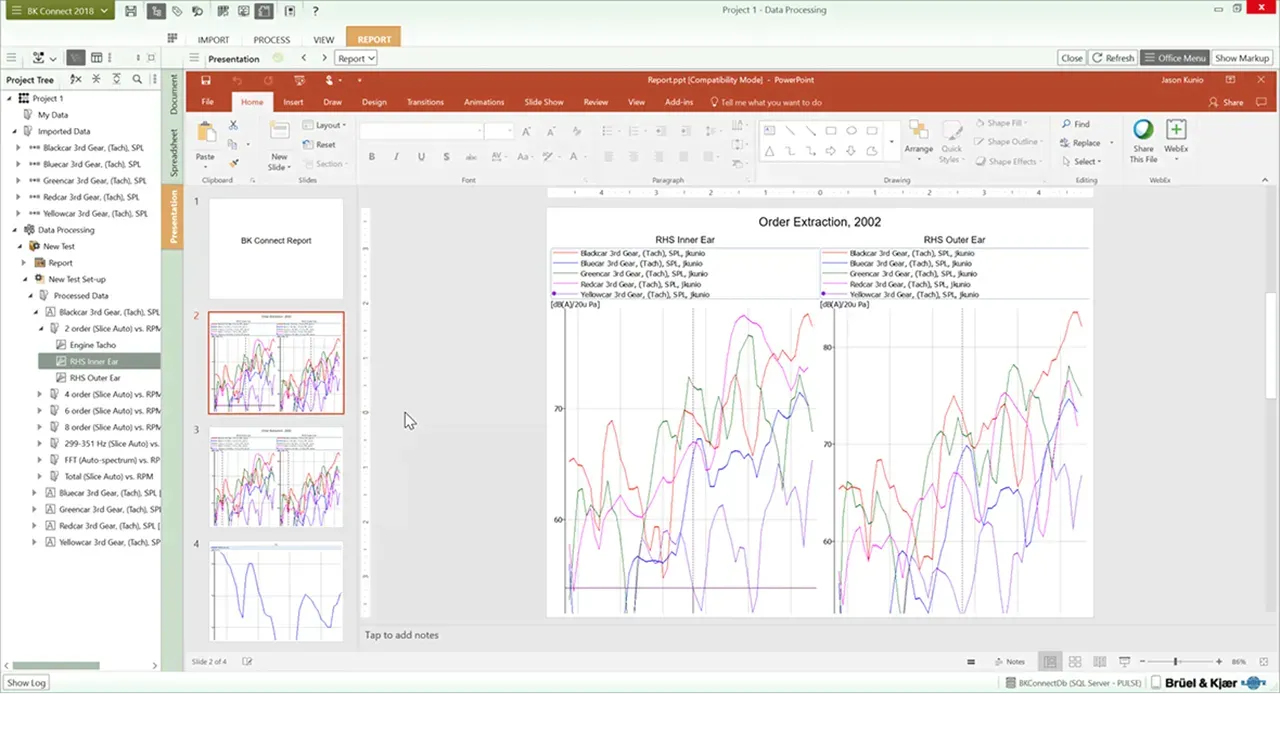

• Інтегрована звітність в процесі випробувань за допомогою вбудованих шаблонів Microsoft® PowerPoint®
• Підтримка одиниць СІ та імперських одиниць, а також прискорення в g
• Підтримка акселерометрів, датчиків переміщення та швидкості

Оскільки це продукт BK Connect і отримані дані можна обмінюватися з повними системами BK Connect і використовувати їх, ви маєте доступ до всіх стандартних атрибутів метаданих BK Connect.

Цей аплет може працювати в парі з будь-яким модулем LAN-XI від одноканального типу 3161 до 12-канального типу 3053 або LAN-XI Light типу 3676. Додавання додаткових модулів вимагає оновлення до повної ліцензії BK Connect.

У парі з LAN-XI Light створюється повна автономна система, що ідеально підходить для проведення ударних випробувань.

Якщо ударні випробування необхідно проводити одночасно в більшій кількості каналів, ніж підтримується одним модулем LAN-XI, необхідно використовувати додаток Structural Measurements – Hammer and Shaker Type 8411.

Цей аплет дозволяє здійснювати постобробку записаних даних на шумомірах 2250 і 2270.

• Випробування на рухомий удар з використанням до трьох одновісних акселерометрів (або одного тривісного акселерометра) в якості еталонних
• Випробування на фіксований удар з використанням фіксованих акселерометрів для менших установок і рухомих акселерометрів для більших установок
• Вимірювання FRF в якості вхідних даних для оцінки модальних параметрів за допомогою BK Connect Modal Analysis типів 8420 і 8420-A
