BK Connect Тип 8403

Коли справа доходить до обробки даних, існують різні ролі користувачів з різними вимогами до функціональності та гнучкості.

BK Connect Data Processing Type 8403 орієнтований на роль оператора та інженера з випробувань. Їх використання програмного забезпечення для збору та аналізу даних відрізняється від використання спеціаліста зі звуку та вібрації (S&V). Операторам потрібна можливість швидко і легко завантажувати записані дані для подальшої обробки або виконувати аналіз в реальному часі за допомогою попередньо визначених технологічних ланцюжків і генерувати звіти за допомогою вбудованих засобів автоматизації, що визначаються користувачем.

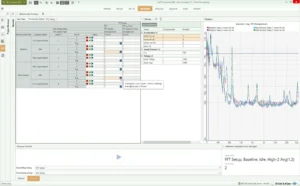

BK Connect Data Processing надає огляд графічного технологічного ланцюжка, створеного фахівцем зі звуку та вібрації за допомогою BK Connect Data Processing Specialist Type 8403-A. Технологічні ланцюжки включають окремі елементи для фільтрації, спектрального аналізу, відображення та зберігання результатів.

У поєднанні з можливостями моніторингу BK Connect Hardware Setup Type 8401, BK Connect Data Processing дозволяє операторам працювати ефективно і впевнено.

ХАРАКТЕРИСТИКИ

Автоматизована обробка

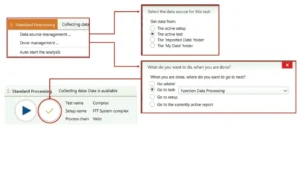

Для максимізації продуктивності BK Connect дозволяє виконувати пакетну обробку послідовного або паралельного аналізу декількох наборів імпортованих даних. Дані про час також можуть бути автоматично імпортовані з мережевого накопичувача, і ви навіть маєте можливість автоматичного створення звітів.

Ролі користувачів

Інтерфейс BK Connect і структура продукту були розроблені (від концепції до завершення) з урахуванням ролей користувачів. BK Connect розрізняє роль спеціаліста з вимірювання та аналізу та роль оператора/інженера-випробувача, оскільки ці групи використовують програмне забезпечення по-різному. Спеціаліст планує вимірювання та аналіз таким чином, щоб оператор або оператори могли отримувати узгоджені результати на основі власних внутрішніх процесів. Часто це можна зробити одним клацанням миші і простими у використанні інтерфейсами від збору даних до звіту, для повторюваних завдань, які були збережені як шаблони.

МОЖЛИВОСТІ

• Усереднення результатів для декількох циклів в процесі пакетного аналізу на основі умов тестування і тестованого пристрою
• Акустичне зважування, зважування вібрації людини, інтегрування/диференціювання, частотні фільтри, еквалайзер симулятора голови і тулуба (HATS), повторна вибірка часових даних і елементів затвора
• Обробка сигналів ШПФ, загальний рівень і vs час разом з синтезом 1/3 октави з ваших вузькосмугових розрахунків
• Розрахунки частотної характеристики і фазового спектра як природний перший крок до модального аналізу або аналізу форми відхилення
• Стаціонарні і нестаціонарні тести
• Включає стандартні і складні математичні операції і статистику в процесі аналізу, такі як реальні, уявні, амплітудні, фазові, спряжені
• Статистика дозволяє отримати статистику функцій (min. , max., середнє значення і сума) розраховувати на результатах з різних областей введення часу і може базуватися на обраних метаданих, що дозволяє одночасно обробляти більше записів з різних тестів в одному технологічному ланцюжку

ДОДАТКОВІ МОЖЛИВОСТІ

BK Connect Розширена обробка даних Тип 8403-A дод:

Можливості фільтрації та редагування часових даних

• Фільтрація та редагування часових даних – разом з відтворенням аудіо (включаючи бінауральне сполучення) та створенням регіонів для проведення аналізу лише на підмножині вихідного запису

Створення ланцюжка процесів у часовій та частотній областях

• Створення ланцюжків процесів для часової та частотної областей, які можуть бути використані фахівцем або оператором за допомогою BK Connect Data Processing Type 8403

Графічний ланцюжок процесів аналізу

Всі аналізи BK Connect використовують концепцію графічного ланцюжка процесів для налаштування процесу аналізу в часовій та частотній областях. Це включає в себе окремі елементи для фільтрації, спектрального аналізу, відображення і зберігання результатів, кожен з яких налаштовується індивідуально. Ланцюжки процесів можна експортувати у файл і надсилати електронною поштою, щоб інші могли повторити визначений, стандартизований процес.

• Повторювані порівняльні тести зі стандартним звітом
• Запис і базовий аналіз з використанням попередньо визначених шаблонів аналізу, як визначено фахівцем зі звуку та вібрації
• Вимірювання на місці для усунення несправностей вібрації і діагностики несправностей обертових механізмів, таких як редуктори і підшипники
• Вузькосмуговий аналіз акустичних сигналів, наприклад, на рівні вуха оператора в транспортному засобі
• Кілька різних паралельних аналізів одних і тих же даних; наприклад, аналіз даних вібрації в іншій смузі частот, відмінній від смуги частот акустичних даних, з використанням різноманітних фільтрів
• Створення ланцюжків процесів, які можуть бути використані для автономного аналізу записаних звукових даних і часових даних про вібрацію (лише для приладу Type 8403-A)
