BK Connect Data Viewer — Type 8400, 8400-A, 8400-T-F

BK Connect Data Viewer – це безкоштовна програма, яка має структуру, орієнтовану на користувача. Він надає спрощений робочий процес для порівняння результатів з внутрішньої бази даних або завантажених із зовнішнього файлу, а також інструменти для створення вашого остаточного звіту.

Ця програма є базовою основою для всіх програм BK Connect (за винятком BK Connect Hardware Setup) і надає інструменти для підтримки користувача протягом усього процесу аналізу даних. Додаток містить браузер проекту для управління даними (включаючи імпорт та експорт), елементи відображення даних для перегляду та аналізу даних, а також всі інструменти, необхідні для створення звітів з використанням шаблонів за замовчуванням, шаблонів, заснованих на існуючих звітах, або налаштованих шаблонів для нових або спеціальних сценаріїв.

ДОДАТКОВІ МОЖЛИВОСТІ

Розширена ліцензія BK Connect Type 8400-A

Додавання цієї ліцензії надає наступні можливості:

• Калькулятор

Калькулятор дозволяє виконувати стандартні математичні та статистичні операції для 2D і 3D функцій, а також включає можливості для створення базових звітів

• Засіб перегляду даних

Засіб перегляду даних надає табличний фреймворк для перегляду даних і створення автоматизованих звітів.

• Матриця результатів

Матриця результатів надає структурований огляд даних, що спрощує вибір і порівняння результатів при управлінні даними з декількох тестів

Переглядач таблиць даних і матриця результатів дозволяють створювати власні правила відображення, роблячи повторювані і швидкі порівняння частиною природного робочого процесу. Ці правила можна експортувати, щоб поділитися ними з іншими співробітниками організації, щоб усі переглядали дані однаково, приймаючи більш чіткі рішення.

BK Connect Team Server Search Type 8400-T-F

Ця потужна опція управління даними дозволяє призначити групу, яка може надавати спільний доступ до даних і оброблених результатів на сервер BK Connect Team Server. Завантажені дані можна шукати за допомогою автоматично призначених і визначених користувачем метаданих для завантаження в локальні проекти.

НЕОБХІДНА УМОВА

BK Connect Data Viewer, тип 8400, є необхідною умовою для всіх інших додатків BK Connect, окрім BK Connect Hardware Setup, тип 8401.

Під час перевірки або постобробки даних і створення звітів:

• Імпорт і перегляд даних з інших джерел BK Connect (Для імпорту даних з інших джерел, таких як PULSE Reflex і PULSE LabShop або стороннього програмного забезпечення, або для роботи зі старими даними і спільними проектами, необхідні імпортери/експортери файлів BK Connect).
• Централізовано організовуйте дані з декількох тестів, полегшуючи обмін і порівняння
• Знаходьте і копіюйте дані з одного проекту в інший через браузер проекту або з бази даних BK Connect за допомогою інструменту пошуку
• Додавайте метадані до проектів для контексту і для управління даними в базі даних
• Створюйте звіти для спеціальних вимірювань або в якості автоматизованого процесу

Type 8400 — базова функціональність

• Робота з локальною SQL-базою даних або Team Server репозиторієм.
• Імпорт/експорт даних у форматах .bkc (рідний BK Connect), .csv; підтримка time- and function-даних.
• Управління метаданими, пошук і фільтрація даних через Project Browser.
• Графічний перегляд: time-signals, FFT-спектри, CPB, 3D-графіки, order-slices.

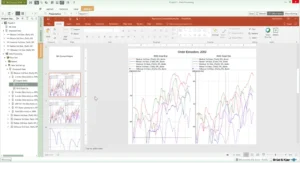

• Вбудовані шаблони звітів із експортуванням у Word і PowerPoint.

Type 8400-A — розширене переглядання та звітність

• Додає Data Table Viewer — гнучкий табличний вигляд даних з потужним сортуванням і фільтрацією.
• Result Matrix Viewer — зручне порівняння результатів кількох тестів у форматі матриці.
• Scratchpad Calculator — дозволяє виконувати математичні/статистичні операції прямо в програмі та генерувати звіти.

Type 8400-T-F — Team Server і розширені інтерфейси

• Type 8400-T-F охоплює модулі 8400-B…8400-F, що надають:
  • Import/Export файлів із legacy форматів (PULSE, LabShop, Reflex, Test for I-deas, Sonoscout, Dactron тощо).
  • Підтримка стандартних форматів: Excel (*.xlsx), UFF, ASAM ODS тощо.
  • Імпорт геометричних та результатних моделей FE (Finite Element) із Nastran (Type 8400-D), Ansys (8400-E), Abaqus (8400-F).
  • Team Server: спільний доступ до даних у локальній мережі, репозиторій, спільне використання проєктів.

BK Connect Type 8400 Data Viewer — це основне середовище для роботи зі звуковими та вібраційними даними: організація проєктів, пошук, перегляд графіків та автоматичне звітування. Версія 8400-A додає потужні інструменти для аналізу та порівняння результатів, а 8400-T-F розширює можливості імпорту/експорту даних (legacy формати, FE-моделі) та підтримує спільну роботу через Team Server. Ідеальний фундамент для NVH-інженерів, тестових лабораторій і R&D-команд в Україні.
