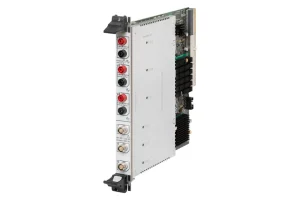

GN311B

Плата аналізатора потужності має три канали вимірювання потужності, кожен з яких складається з одного входу напруги і одного входу струму (або напруги). Плата також має 2 цифрових канали для вимірювання крутного моменту і швидкості.
Вона спеціально розроблена для вимірювання ефективності в системах електроприводу з інверторним керуванням і всіх випробувань в системах, підключених до мережі, або в самій мережі з 5 діапазонами напруги до ± 1500 В постійного струму і 7 діапазонами струму до ± 2 А.

Плата аналізатора потужності також пропонує кращу в своєму класі точність вимірювання потужності – 0,015% від показань + 0,02% від діапазону.

Найвища продуктивність

• Точність потужності 0,015% + 0,02%.
• Точність крутного моменту/швидкості 0,005
• Вбудовані навантажувальні резистори
• +/- 1500 В постійного струму
• Захист 1000 В CAT IV
• Цифрове визначення циклу для динамічних вимірювань
• Найвища продуктивність – найкраща точність у своєму класі

Широкі можливості аналізу

• Середньоквадратичний, фундаментальний, P, S, Q, cosPhi, лямбда, втрати, ККД, гармоніки, просторовий вектор, dq0 перетворення, …
• Одночасний аналіз основної та повної смуги пропускання
• Кілька основних частот
• Одночасний динамічний і усереднений крутний момент і швидкість для аналізу пульсацій крутного моменту
• Всебічний аналіз – навіть при динамічних змінах навантаження

….та інше

• Користувацькі формули для спеціальних розрахунків
• Зберігання вихідних даних в реальному часі в мейнфреймі
• Зонд 5 кВ для морських / залізничних / аерокосмічних застосувань
• Плата поставляється з розширеним протоколом калібрування потужності
• Високоякісні функції – для калібрування та оптимізації приводу
