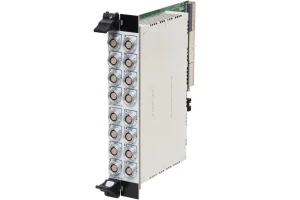

GN1640B — універсальна DAQ‑карта Genesis HighSpeed (500 kS/s, 24 біт, 16 каналів)

Універсальна вимірювальна плата 500 кГц, 16 кналів, 2 слоти

500 кГц, 24 біт, 2 ГБ оперативної пам’яті.
*** особливості ***
– ізольований
– Діапазон вхідних сигналів від ± 1 мВ до ± 10 В
– 33 В RMS ізольований збалансований вхід диференціального моста
– Вхідний роз’єм ODU для кожного каналу
– тензометричні чверть/половина/повні мости
– 6-провідна конфігурація
– датчики, що збуджуються напругою
– IEPE датчики
– п’єзоелектричні/зарядні датчики
– вихідні датчики від 4 до 20 мА
– Pt10, Pt100, Pt500, Pt1000, Pt2000 (3/4 дротові RTD)
– термопари типів K, J, T, B, E, N, R, S, C
сумісність *** сумісність ***
прив’язані мейнфрейми: GEN2tB, -3t, -4tB, -7tA, -17tA
мейнфрейми з інтегрованим ПК: GEN3i, -3iA, -7i, -7iA
***опції (встановлюються на заводі, замовляються окремо)***
– база даних формул в реальному часі 1-GEN-OP-RT-FDB

Універсальна вимірювальна плата для випробувань: 500 кГц - GN1640B

Опис

Завантажити

Універсальна плата збору даних підтримує 9 різних типів датчиків на кожному вході і ідеально підходить для динамічних механічних випробувань.

Напруга
Тензорезистори повномостова схема
Тензорезистори напівмостова схема
Тензорезистори чвертьмостова схема
Термопари
Струм
IEPE
П’єзоелектричні перетворювачі
RTD (наприклад, Pt100/Pt1000)

Завдяки високій частоті дискретизації 500 кС/с на канал і 24-бітній роздільній здатності, це ідеальне рішення для всіх видів механічних випробувань, таких як ударні і вібраційні випробування, а також випробування на удар. Плата швидкого введення має багато переваг: вона забезпечує 16 каналів, що дозволяє реалізовувати економічно ефективні рішення.

Гнучкість

Універсальні входи
9 різних типів датчиків
Індивідуальний тип для кожного каналу

Швидкість

Частота дискретизації від 0,1 Гц до 500 кГц на канал
Оптимальне згладжування
Фільтри IIR, що обираються користувачем

Реальний час

База даних формул в реальному часі для справжніх математичних процедур в реальному часі
Запис запускається за результатами
Потік результатів в EtherCAT

Документ	Мова
GEN series GN840B, GN1640B - Data Sheet (B04170)	English
Genesis High Speed - Brochure (US) (S04053)	English

Поширені запитання про GN1640B

Скільки каналів і яка частота дискретизації?

GN1640B має 16 каналів з частотою до 500 kS/s на кожен канал та 24‑біт ADC

Які типи датчиків підтримуються?

Підтримує тензометрію (повний/половинний/квартальний міст), IEPE, зарядові, RTD (Pt100/Pt1000), термопари, 4–20 mA і напругу

Яка смуга пропускання та real‑time можливості?

Смуга ~210 kHz; real‑time обчислення, формули, тригери, EtherCAT з latency ≈1 ms

З якими mainframe сумісна карта?

Працює в Genesis HighSpeed mainframes (GEN3i, GEN4tB тощо)

Де використовується GN1640B?

Вона ідеальна для вібрації, акустики, NVH, ударних та структурних випробувань, R&D і процесного контролю
