SG-Link-200

Name: SG-Link-200
Brand: Anwit
SKU: 9117
Price: 1.00 UAH
Availability: PreOrder

Безпровідний модуль для вимірювання деформацій та аналогових сигналів, 3-канальний, у міцному корпусі

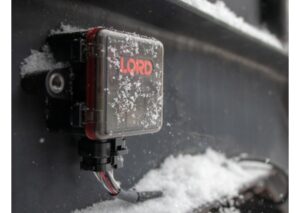

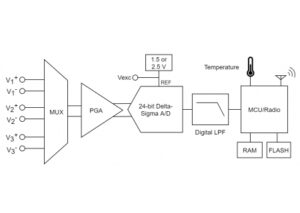

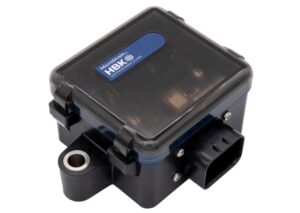

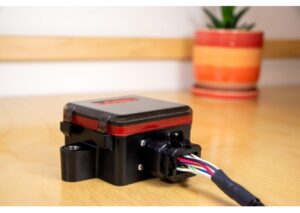

SG-Link-200 — це 3-канальний безпровідний вимірювальний модуль у міцному, герметичному корпусі, стійкому до впливу погодних умов. Пристрій оснащений вбудованим програмованим підсилювачем (PGA), фільтрами та високороздільним АЦП для точного збору даних з різноманітних датчиків: тензометричних датчиків, вагових комірок, датчиків тиску та акселерометрів.

Бездротові сенсорні мережі MicroStrain забезпечують швидке розгортання системи збору даних та гарантовану, без втрат, передачу вимірювань. Ефективність таких мереж підтверджена в складних галузях, де стабільність і надійність збору даних є критично важливими.

Пристрій оснащений змінними батареями, що спрощує його обслуговування та подовжує термін експлуатації в польових умовах.

Опис

Завантажити

Відео

Характеристики

Датчик	Використання	Корпус

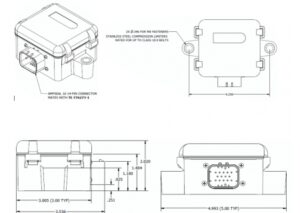

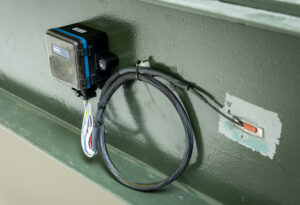

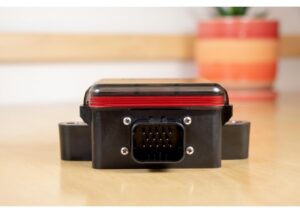

3 диференційні вхідні канали Датчик температури Вихідна потужність датчика 1.5 або 2.5 В Регульований коефіцієнт посилення (від 1 до 128) Регульований фільтр Високороздільні дані з розрядністю 24 біти Шум на рівні всього 1 µВ п-п Сумісний зі схемами вимірювання моста Уітстона на 120, 350 і 1 кОм Тензодатчики ¼, ½ або повний міст Віддалена калібрування деформації за допомогою вбудованого мостового резистора.	Безперервна частота дискретизації до 1 кГц Безперервний, періодичний запис або за тригерами Дані вихідної форми сигналу та/або похідні параметри (середнє, RMS, пік-пік) Протокол LXRS забезпечує збір даних без втрат, масштабований розмір мережі та синхронізацію вузлів ±50 мкс Реєстрація даних до 8 мільйонів точок даних Діапазон бездротового зв'язку до 1 км Збудження датчика робочого циклу для роботи з низьким енергоспоживанням, добре підходить для додатків із живленням від акумулятора	Водостійкий IP-68 Кріплення за допомогою 2 гвинтів M8 або 3M VHB 4941 Обмежувачі стиснення з нержавіючої сталі Відповідний роз’єм – 14-контактний роз’єм AMPSEAL з’єднується з TE776273-1 Діапазон робочих температур від –40 до +85 °C Живлення від батареї D-cell або від 4 до 36 В постійного струму

ВАРІАНТИ ВИКОРИСТАННЯ

ВИПРОБУВАННЯ ТА ВИМІРЮВАННЯ	МОНІТОРИНГ ПОДІЙ	МОНІТОРИНГ СТАНУ ОБЛАДНАННЯ

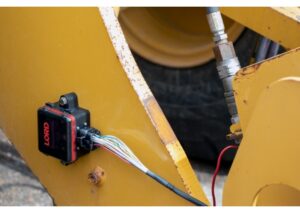

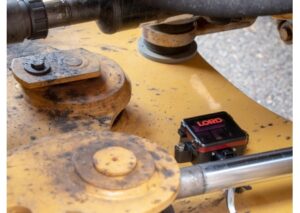

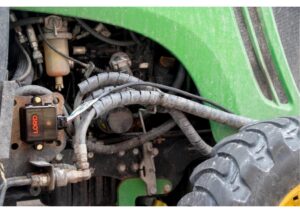

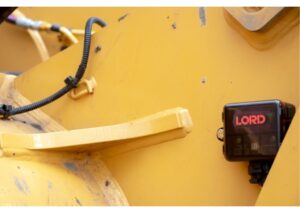

Система збору даних «від початку до кінця» зменшує час і витрати на тестування. Дистанційно налаштовуйте та збирайте дані з мережі вузлів у реальному часі за допомогою SensorConnect. Усі вузли в мережі передають синхронізовані дані без втрат за допомогою власного протоколу бездротової мережі Lord. Виконуйте спектральні вимірювання в режимі реального часу за допомогою ШПФ SensorConnect.	Збір даних за подіями дозволяє звітувати лише про дані, що стосуються певної події. Користувацькі налаштування перед та після події дозволяють вам бачити дані, які передували події, та як дані поверталися до нормальних умов.	Моніторинг позашляхових машин завдяки міцному корпусу та довгому ресурсу батареї. Похідні канали (середнє значення, пік-пік, RMS) спрощують довгостроковий моніторинг трендів. Можливість бездротового зв’язку скорочує час і витрати на оснащення машин. Текстові та електронні сповіщення від SensorCloud.

ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ

SENSORCONNECT Безкоштовно

SensorConnect — це наступне покоління програмного забезпечення.

Від конфігурації вузлів і початкових мереж до збору та аналізу даних у режимі реального часу SensorConnect забезпечує сучасний, потужний досвід роботи з нашими бездротовими, інерційними та переміщувальними продуктами.

Використовуючи наші інтелектуальні алгоритми збору даних і побудови графіків, ви можете миттєво візуалізувати величезні обсяги даних, а потім так само швидко збільшувати об’єкти інтересу.

Вбудована функціональність MathEngine дозволяє виконувати математичні обчислення як у реальному часі, так і з постобробленими, наприклад, генерувати FFT, середні значення, RMS тощо.

SENSORCLOUD™ Доступні безкоштовні та платні плани

SensorCloud — це унікальна платформа для зберігання, візуалізації та віддаленого керування даними датчиків, яка використовує потужні технології хмарних обчислень для забезпечення чудової масштабованості даних, швидкої візуалізації та програмованого користувачем аналізу.

Датчики LORD можуть миттєво завантажувати свої дані в SensorCloud через WSDA-2000, підключений до мережі Ethernet. Після завантаження ваші дані надійно зберігаються в хмарі, до них можна отримати доступ будь-де або завантажити для використання в автономному режимі.

Можна налаштувати настроювані сповіщення, щоб сповіщати вас про події у ваших даних у реальному часі.

MathEngine дозволяє виконувати аналітику ваших даних у хмарі. Попередньо створені функції доступні для простоти використання, тоді як блокноти IPython дозволяють досвідченим користувачам писати власні сценарії для одноразового або за розкладом запуску їх даних.

{MSCL} Безкоштовний API із відкритим кодом

Комунікаційна бібліотека MicroStrain (MSCL) дозволяє легко писати код, який взаємодіє з нашими бездротовими, інерційними датчиками та датчиками переміщення.

MSCL є повністю відкритим кодом і розміщений на GitHub за ліцензією MIT.

Повна документація, приклад коду та короткий посібник із початку роботи надано, щоб допомогти вам почати роботу.

Доступно для C++, Python і .NET.

Доумент	Мова
SG-Link-200 Data Sheet	English
LXRS and LXRS+ Wireless Sensor Protocol	English
Single Node Sampling in SensorConnect	English
Multiple Node Sampling in SensorConnect	English
Connecting and calibrating mV/V sensors	English

G-Link-200 Overview Video	Downloading Datalog
Add Nodes in SensorConnect	Creating .CSV Files
Idle, Sleep, Sample Modes	Export/Import Node Configs
Setting Nodes to Idle	Changing Frequency
Single/Multi Node Sampling	Upgrading Firmware
Working with the Beacon	Managing Data Repositories
Using the Range Test Tool	Upgrading SensorConnect
Using the Time Series Widget	Using the RF Traffic Analyzer
SensorConnect Overview	Using FFT in SensorConnect
