Столи ковзання LDS LPT – низького тиску для випробувань навантажень до 1500 кг

Для випробувань з трьома окремими осями ми рекомендуємо вібростенд LDS з цапфою і ковзаючим столом. Стіл ковзання зазвичай складається з магнієвої пластини, що сидить на гладкому гранітному блоці, з мастильною плівкою між ними. Обидва елементи розміщені в рамі, яка з’єднується з якорем шейкера, що дозволяє йому збуджувати корисне навантаження в горизонтальному положенні.

Подібно до серії LDS® HBT, але зі зменшеною жорсткістю і здатністю витримувати навантаження, столи ковзання LPT підходять для систем вібраційних випробувань загального призначення. Вони є економічно ефективним рішенням для більшості науково-дослідних робіт і перевірок продукції, включаючи випробування військової техніки, електронних збірок, авіаційних і автомобільних компонентів.

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Трьохосьові випробування
• Випробування авіоніки та оборонного обладнання
• Випробування вузлів комерційних і військових літаків
• Випробування автомобільних компонентів
• Випробування електронних збірок
• Випробування упаковки і транспортування

АВТОНОМНІ СТОЛИ АБО КОМБІНОВАНІ СИСТЕМИ – ЩО ВИБРАТИ?

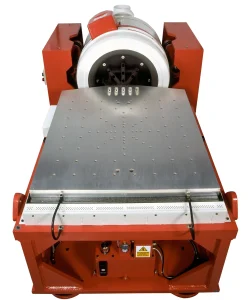

Розроблені з урахуванням гнучкості та продуктивності, LDS® LPT можуть поставлятися як окремо, так і з вібростендом, як частина системи, змонтованої на міцній рамі (або на комбінованій основі).

Комбіновані системи LDS®: Для трикоординатних випробувань ми рекомендуємо комбіновану конфігурацію, оскільки вона забезпечує легку установку і точне вирівнювання між шейкером і столом, скорочуючи час налаштування тесту при зміні положення з вертикального на горизонтальне.
Автономні столи ковзання LPT: Змонтований на цапфах вібростенд з окремим столом для ковзання на сейсмічній основі є найкращим рішенням для тестування великих або динамічно складних корисних навантажень, оскільки він забезпечує оптимальні обмеження по тангажу, крену і рисканню.
Хоча можна придбати окремий стіл для модернізації існуючого шейкера, в більшості випадків перевага надається комбінованому варіанту, оскільки перший варіант є більш дорогим і трудомістким, оскільки передбачає простій системи для встановлення і регулярного калібрування, потенційні проблеми з неспіввісність і поточні витрати на обслуговування.

ХАРАКТЕРИСТИКИ СТОЛІВ КОВЗАННЯ НИЗЬКОГО ТИСКУ

Ці столи низького тиску мають високостабільну гранітну основу і плити ковзання, виготовлені з інструментального магнію, обраного за його високу міцність і легку вагу. Вони оснащені направляючими підшипниками для мінімізації осьового викривлення і здатні переміщатися до 63 мм (2,48 дюйма). Плівка мастила під тиском між основою та плитою забезпечує рівномірну підтримку по всій поверхні та покращує підтримку корисного навантаження, зменшуючи коливання столу.

Всі комбіновані системи LDS® зі столами ковзання LPT сумісні з камерами AGREE і можуть бути інтегровані з іншим обладнанням для проведення випробувань на стійкість до впливу навколишнього середовища, в тому числі комбінованих випробувань на надійність до впливу навколишнього середовища (CERT). Термобар’єри для захисту якоря струшувача і ковзаючого столу при роботі при високих температурах доступні в якості опції.

Замовити столи ковзання LDS LPT або підібрати конфігурацію під ваші випробування можна у компанії АНВІТ. Доставляємо по Україні, проєктуємо рішення під задачу, допомагаємо з інтеграцією та сервісом.
