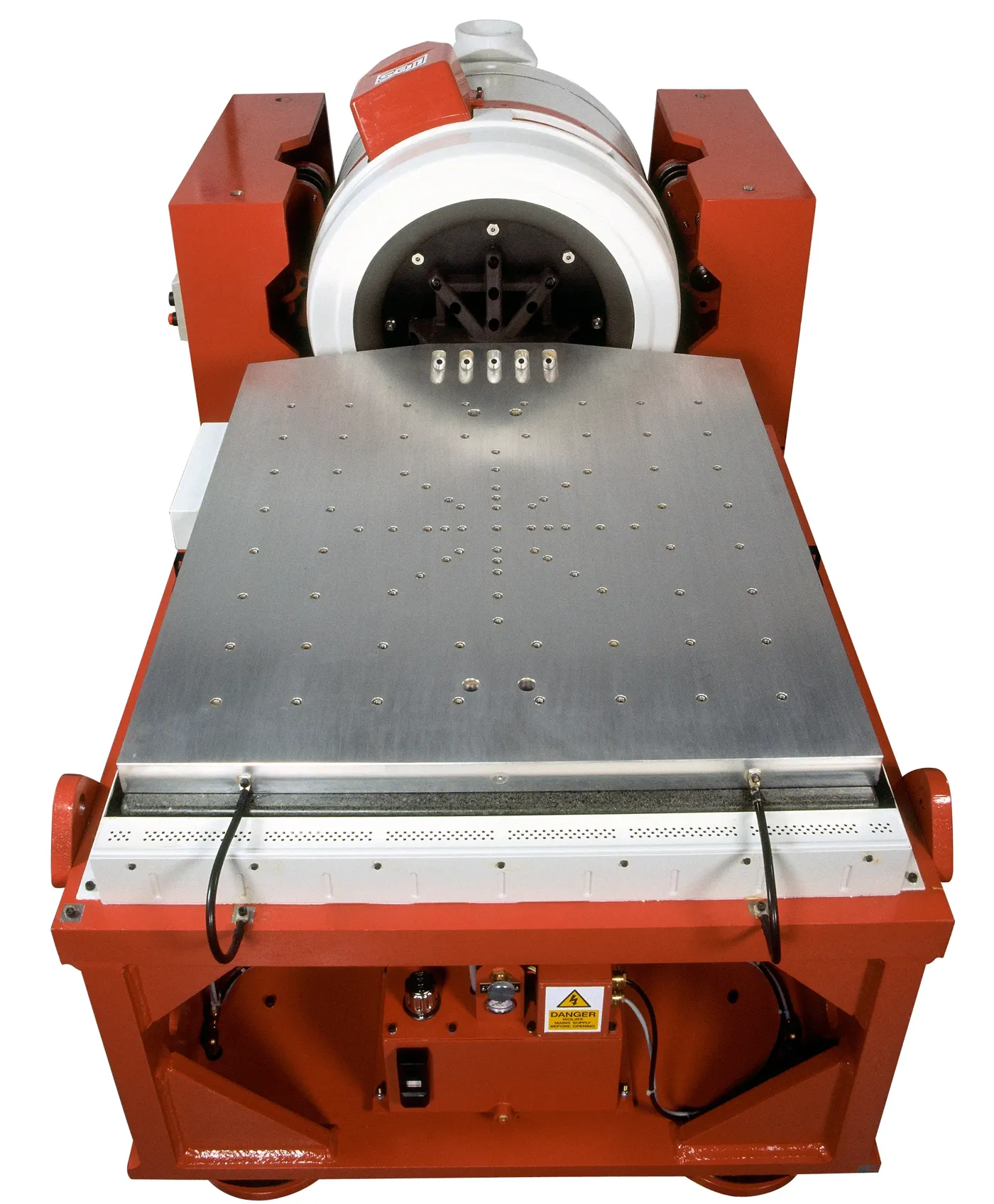

Столи ковзання та монтажні адаптери для LDS вібростендів

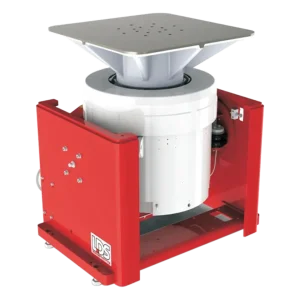

Стандартний асортимент високоякісних столів розширення LDS® збільшує можливості існуючих вібраційних систем, дозволяючи користувачам збільшити ефективну монтажну поверхню в порівнянні з поверхнею якоря і, таким чином, розміщувати більші корисні навантаження.

Столи розширення були розроблені з використанням передових методів моделювання методом скінченних елементів (FE) і відлиті з високоміцного магнієвого сплаву з відмінними демпфуючими властивостями.

Характеристики столів розширення

Кожен стіл розширення поставляється в комплекті з кріпленнями і монтажними інструментами для негайного проведення випробувань.
Для використання з кліматичними камерами для кожного розміру в асортименті доступні теплові бар’єри. За спеціальним замовленням можуть бути поставлені інші моделі вставок.

Ми пропонуємо два типи столів розширення в якості стандартних виробів: з направляючими та без них.

• Столи розширення з направляючими дозволяють випробовувати вантажі, маса яких перевищує ту, яку може витримати вібростіл. Вони доступні для вібростолів LDS® V875, V875LS, V8, V9x (як з шарнірним, так і з комбінованим кріпленням), мають розмір 1200 мм² і витримують навантаження до 1200 кг.

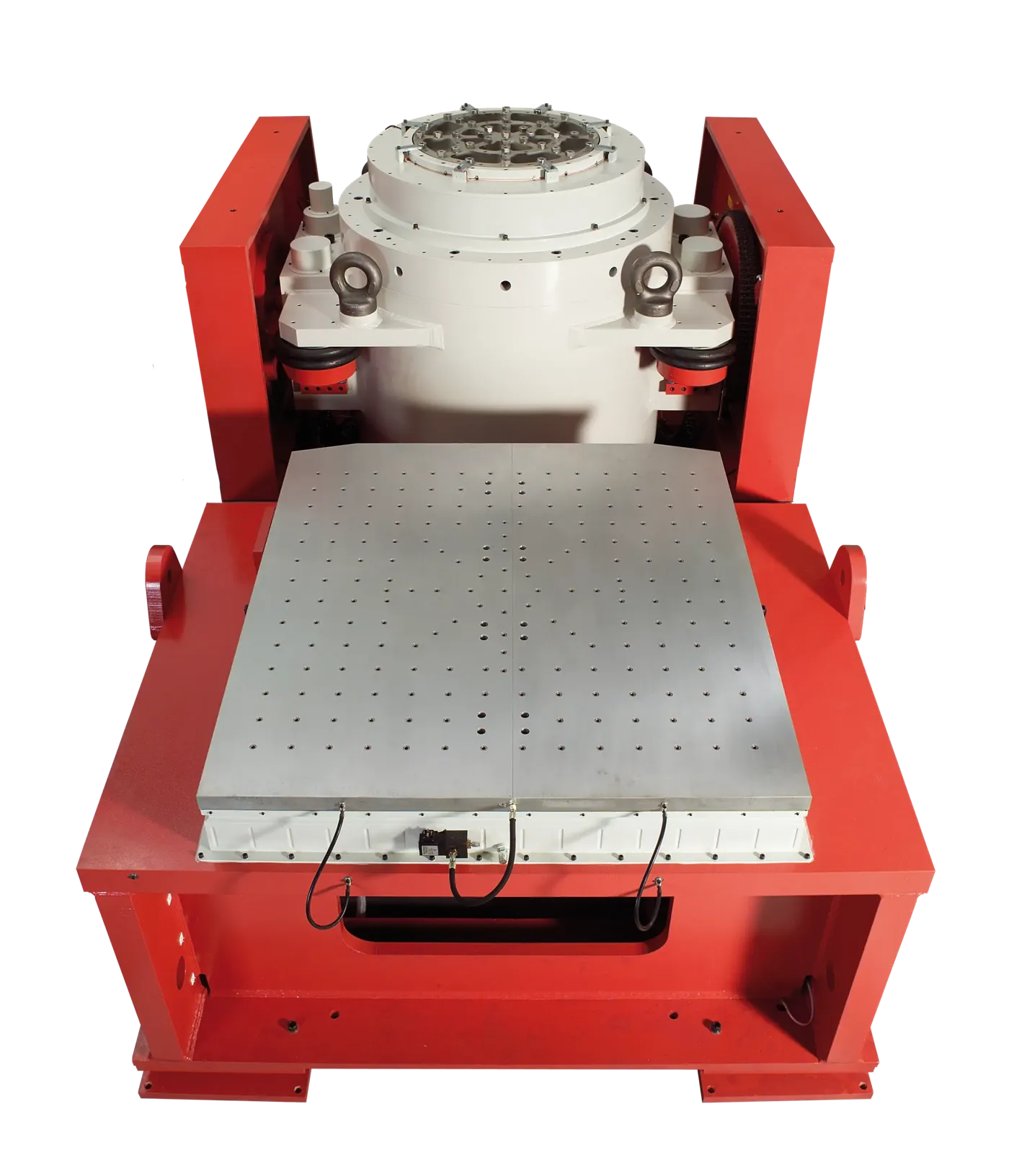

• Столи розширення без направляючих дозволяють випробовувати вантажі, розміри яких перевищують розміри робочої поверхні арматури вібростенду. Оскільки вони призначені для розміщення більших – а не важчих – предметів, столи розширення без направляючих не забезпечують додаткової підтримки навантаження. Столи розширення без направляючих для моделей V850, V875, V875LS, V8 та V9x доступні в чотирьох розмірах: 610, 762, 1000 та 1220 мм²; для моделі V830-335 доступний розширювач розміром 610 мм². Столи розширення також доступні для більших систем з водяним охолодженням, включаючи систему вібраційних випробувань V994 потужністю 289 кН.

Для негайного випробування всі столи розширення постачаються в комплекті з кріпленнями та інструментами для монтажу, включаючи вставки для кріплення корисного навантаження з шпоночним з’єднанням у вигляді решітки та арматури, а також гвинти арматури, спеціальний ключ та динамометричний ключ, а також підйомний болт з вушком.

Характеристики теплових бар’єрів

Завдяки зниженню теплопровідності між випробуваним зразком і вібраційним столом (або столом ковзання, якщо такий використовується) теплові бар’єри дозволяють системам вібраційних випробувань працювати разом із кліматичними камерами. Ми пропонуємо теплові бар’єри, сумісні з столами розширення всіх розмірів із серії LDS; інші схеми розміщення вставок можуть бути поставлені за спеціальним замовленням.

Тепловий бар’єр має отвори, що відповідають схемі вставки розширювача, та вставки M6 Helicoil по краях для затискних планок. Усі теплові бар’єри постачаються з підйомними рим-болтами, затискними планками, кутовими затискними планками та кріпильними гвинтами.

Застосування

• Збільшення монтажної площі якоря вібростенда
• Розміщення важчих або нестандартних об’єктів
• Проведення кількох випробувань одночасно для скорочення часу тестування
• Гнучкість у компонуванні випробувальних інструментів та фіксаторів

Переваги

• Магнієвий авіаційний сплав з високим демпфуванням
• Діапазон робочих частот до 2 кГц
• Стандартні сітки кріпильних отворів (M8, M10, 3/8 UNC)
• Перевірені динамічні характеристики з паспортними даними
• Повний монтажний комплект у стандарті
• Корозійна стійкість: фарбовані необроблені поверхні та змащені контакти

Замовити столи ковзання LDS, розширювачі головки та теплові барʼєри можна в АНВІТ – офіційному постачальнику рішень для вібротестування в Україні. Доставляємо по Україні, допоможемо у підборі під конкретні вимоги випробувань.
