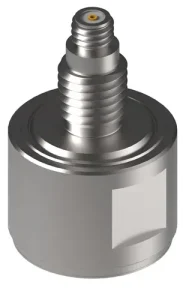

Dytran 1050V – IEPE датчик динамічної сили

Dytran серії 1050 – це IEPE-датчик сили, призначений для вимірювання динамічних зусиль до 5 000 фунтів сили в широкому діапазоні частот. Цей датчик динамічної сили з різною чутливістю може вимірювати до 500 фунтів за повною шкалою в режимі розтягування. Як датчик IEPE, серія 1050 оснащена електронікою, що усуває необхідність у зовнішньому підсилювачі заряду і перетворювачі.

Серія 1050 має кварцовий чутливий елемент, що працює в режимі стиснення і упакований в міцний корпус з нержавіючої сталі вагою 32 грами. Пристрої мають осьовий роз’єм 10-32 і різьбовий отвір 1/4-28, розташований у верхній частині корпусу датчика для зручності монтажу.

Технічні характеристики

• Діапазон вимірювання: 10…5000 lbf (≈45 Н…22,2 кН); до ≈500 lbf (≈2,2 кН) у режимі розтягування.
• Чутливість: до ≈500 mV/lbf залежно від моделі.
• Матеріал корпусу: нержавіюча сталь, маса близько 32 г.
• Монтаж: різьба 1/4-28 UNF зверху, осьовий роз’єм 10-32.
• Інтерфейс: IEPE (волтаж-мод), з вбудованим підсилювачем.
• Температурний діапазон: від −73 до +121 °C.

Переваги

• Вбудований підсилювач спрощує підключення – немає потреби в зовнішньому зарядному підсилювачі.
• Мала маса мінімізує вплив датчика на досліджувану конструкцію.
• Висока резонансна частота – точність при імпульсних та швидкозмінних силах.
• Підходить для польового та лабораторного використання.

Сфери застосування

• Модальний та структурний аналіз конструкцій.
• Моніторинг сил у пресах та машинах.
• Процесний контроль у випробувальних стендах.
• Аналіз динамічної взаємодії вузлів та механізмів.

Dytran 1050V – надійний і компактний IEPE датчик динамічної сили. Завдяки малій вазі, високій чутливості та простій інтеграції він є чудовим рішенням для лабораторій NVH, R&D, промислових стендів та інженерних завдань в Україні. Зв’яжіться з АНВІТ – підберемо оптимальну модель Dytran 1050V під вашу задачу та діапазон сили.
