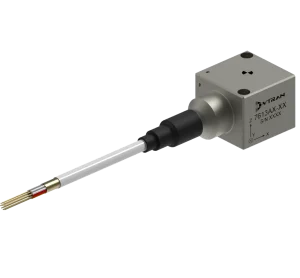

Dytran 7613A – тривісний VC-MEMS акселерометр із DC-відгуком

Dytran серії 7613 – це високоточний тривісний акселерометр зі змінною ємністю (VC), призначений для використання як заміна п’єзорезистивних блоків в нових або існуючих приладах від нуля до середньої частоти.

Доступні в різних діапазонах g, Dytran серії 7613 включають в себе ємнісні чутливі елементи MEMS і вдосконалену ASIC для імітації роботи п’єзорезистивного моста, а також інтегровану мікросхему акселерометра VC з високим приводом і низькоімпедансною буферизацією. Пристрої реагують на прискорення як постійного, так і змінного струму. Вбудоване регулювання мінімізує вплив коливань напруги живлення, що робить їх відносно нечутливими до змін температури та температурних градієнтів. Датчики герметично закриті для надійної роботи в умовах високої вологості і забрудненого середовища, оснащені спеціальним підсилювачем на інтегральній схемі і диференціальними вихідними каскадами, 12-провідним вбудованим кабелем, який закінчується на виводах, і можливістю монтажу на шпильках 1/4-28.

Акселерометр Dytran серії 7613 використовує те саме джерело живлення, що і п’єзорезистивні та тензорезистивні датчики: робоча напруга постійного струму від ±3 до ±11 В, що дозволяє використовувати його як автономний акселерометр з диференціальним виходом або замість п’єзорезистивних акселерометрів мостового типу.

Основні характеристики

• Тип: VC-MEMS (Variable Capacitance).
• Осі: X, Y, Z (тріаксельний).
• Діапазон вимірювань: варіанти до ±400 g.
• Смуга частот: від 0 Hz (DC) до приблизно 1.5 kHz.
• Вихід: диференційний, низькоімпедансний.
• Живлення: ±3…±11 VDC – сумісний із живленням мостових датчиків.
• Монтаж: через шпильку ¼-28, інтегрований 12-провідний кабель.
• Корпус: герметичний, маса близько 45 г.

Переваги

• Справжня DC-відповідь – вимірювання повільних і статичних прискорень.
• Повна електрична сумісність із п’єзорезистивними акселерометрами.
• Висока стійкість до впливу напруги живлення та температурних градієнтів.
• Герметичний конструктив для агресивних середовищ.
• Можливість швидкої заміни існуючих сенсорів без зміни апаратури.

Сфери застосування

• Краш-тестування автомобілів.
• Тестування систем пасивної безпеки (подушки безпеки).
• Дослідження якості їзди та навантажень на дорогу.
• Льотні випробування та структурний моніторинг.
• Сейсмологія та низькочастотні вимірювання.

Dytran 7613A – універсальне рішення для лабораторій, OEM-розробників та інженерів, які шукають точний акселерометр із DC-відповіддю і можливістю без зміни системи замінити старі piezoresistive моделі. Зверніться в АНВІТ – допоможемо підібрати діапазон і конфігурацію під вашу задачу.
