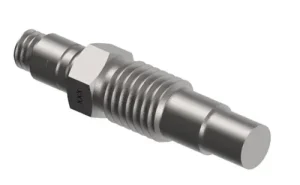

2300V – IEPE датчик динамічного тиску зондового типу (до 15 000 psi)

2300V – компактний IEPE датчик динамічного тиску зондового типу від Dytran. Моделі серії доступні з діапазонами до 15 000 psi, оснащені кварцовим чутливим елементом та мають частотну межу до 500 kHz. Завдяки малій масі (лише 6 г) та герметичному корпусу з нержавіючої сталі датчик забезпечує високу стабільність у вибухових, ударних та інших високодинамічних випробуваннях.

Серія Dytran 2300V розроблена для застосувань, де потрібна висока швидкодія та робоча температура до +250°F (+121°C), включно з вимірюванням імпульсних процесів, детонації, швидких змін тиску.

Опис

Всі моделі

Завантажити

Серія Dytran 2300V – це високоточні IEPE датчики динамічного тиску, які зберігають стабільні характеристики при температурах до +250°F (+121°C). Усі моделі оснащені системою компенсації прискорення, що зменшує вплив вібрацій навколишнього середовища на вихідний сигнал. Це підвищує власну резонансну частоту та забезпечує надзвичайно швидкий час наростання імпульсу.

Доступні модифікації охоплюють діапазон від 250 psi до 15 000 psi. У якості чутливого елемента використовується кварцовий сенсор у режимі стиснення, інтегрований у монолітний корпус із нержавіючої сталі. Монтажне різьблення – 5/16-24, вага – 6 г.

Завдяки цілісному корпусу датчик легко демонтується: достатньо повернути його проти годинникової стрілки. Таке конструктивне виконання також мінімізує ризик самовідгвинчування при інтенсивних навантаженнях.

Технічні характеристики:

IEPE
Надзвичайно швидкий час наростання
Компенсація прискорення
0,33 мВ/psi, 0,5 мВ/psi, 1 мВ/psi, 5 мВ/psi, 10 мВ/psi або 20 мВ/psi
250 psi, 500 psi, 1,000 psi, 5,000 psi, 10,000 psi або 15,000 psi
Максимальний тиск 5 000 psi; модель 2300V1
Максимальний тиск 10 000 psi; модель 2300V3/V4
Максимальний тиск 15 000 psi; модель 2300V5/V6
18 000 psi максимальний тиск; модель 2300V7
Резонансна частота 500 кГц
10-32 осьовий роз’єм
Монтажне різьблення 5/16-24
Вага: 6 грамів
Нержавіюча сталь
Герметичне ущільнення

Аксесуари, що входять до комплекту поставки: (2) ущільнювачі тиску моделі 6600

Рекомендоване обладнання: блок живлення з джерелом струму моделі 6110C, монтажний адаптер моделі 6501, монтажний адаптер моделі 6502

Сумісні кабелі: 6011A

Модель	Характеристики
2300V1	Чутливість 20 mV/psi Діапазон вимірювання 250 psi Максимальний тиск 5,000 psi
2300V3	Чутливість 10 mV/psi Діапазон вимірювання 500 psi Максимальний тиск 10,000 psi
2300V4	Чутливість 5 mV/psi Діапазон вимірювання 1000 psi Максимальний тиск 10,000 psi
2300V5	Чутливість 1 mV/psi Діапазон вимірювання 5000 psi Максимальний тиск 15,000 psi
