2300C — зарядовий датчик тиску probe‑формату до 15 000 psi

2300C — високотемпературний piezo‑датчик у charge‑режимі, розроблений для екстремальних умов. Доступні діапазони до 15 000 psi, чутливість 0,35 pC/psi, резонанс до 500 kHz, корпус із нержавіючої сталі та опір температурі до +260 °C. Усього 6,5 г, герметичне виконання — виняткова надійність в R&D, пневматиці, динамічних дослідженнях.

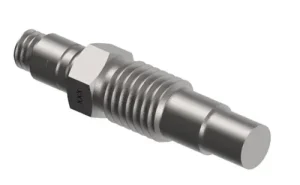

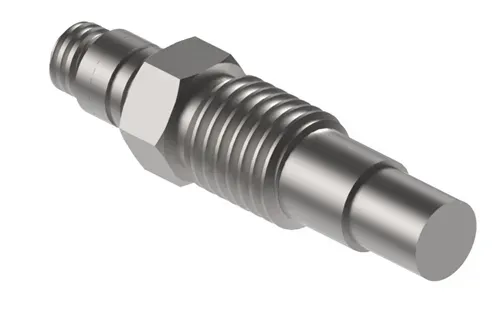

Високотемпературний п’єзоелектричний зарядовий перетворювач Dytran 2300C з чутливістю 0,35 pC/psi

100 psi, 500 psi, 1,000 psi, 3,000 psi, 5,000, 10,000 psi або 15,000 psi діапазон
Максимальний тиск 15 000 psi або 18 000 psi (ТІЛЬКИ модель 2300C7)
Резонансна частота 500 кГц

Опис

Завантажити

Перетворювач Dytran моделі 2300C – це високотемпературний п’єзоелектричний зарядовий перетворювач тиску з чутливістю 0,35 pC/psi, призначений для надійної роботи при температурах до +500°F (+260°C).

Доступні з діапазоном вимірювання від 100 psi до 15 000 psi, моделі серії 2300C використовують стабільний кварцовий чутливий елемент, упакований в міцний корпус з нержавіючої сталі з конструкцією у вигляді зонда, з осьовим роз’ємом 10-32 і вагою всього 6,5 грамів.

Крім того, датчики мають компенсацію прискорення для зменшення ризику появи помилкових сигналів вібрації навколишнього середовища на виході сигналу, що підвищує власну частоту датчика і забезпечує надшвидкий час підйому сигналу.

Приладдя, що постачається: (2) ущільнювачі моделі 6600

Рекомендоване приладдя: блок живлення моделі 4110C, вбудований підсилювач заряду серії 4705B (BNC-роз’єм на BNC-роз’єм), монтажний адаптер моделі 6501, монтажний адаптер моделі 6502.

Сумісні кабелі: 6013A, 6019A

Документ	Мова
2300C Pressure sensor	English
