2180C – п'єзоелектричний зарядовий датчик акустичного тиску до 191 дБ

2180C – п’єзоелектричний зарядовий датчик акустичного тиску у charge-режимі від Dytran з чутливістю 600 pC/psi, діапазоном до 10 psi (~191 дБ), резонансною частотою близько 21 kHz та робочою температурою до +260 °C. Герметичний корпус з осьовим TNC-конектором забезпечує стабільні вимірювання в агресивних середовищах і за високих температур.

Dytran 2180C призначений для вимірювання високоінтенсивного звукового тиску в газових середовищах з високою повторюваністю результатів, коли потрібна робота за підвищених температур до +500°F (+260°C).

Опис

Завантажити

У конструкції Dytran моделі 2180C використовується спеціальний високотемпературний п’єзокерамічний матеріал, який генерує зарядовий сигнал у відповідь на звуковий тиск, що діє на діафрагму з нержавіючої сталі.

Датчик має компенсацію прискорення, що зменшує ризик появи помилкових сигналів від навколишньої вібрації. Внутрішня ізоляція заземлення корпусу допомагає уникати електромагнітних завад і перешкод контуру заземлення, а повне екранування чутливого елемента за Фарадеєм мінімізує наведений змінний шум від зовнішніх електромагнітних джерел. Завдяки цьому чутливий елемент електрично ізольований як від монтажної поверхні, так і від діафрагми.

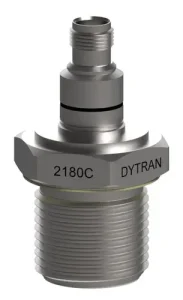

Модель 2180C виконана в герметичному корпусі з нержавіючої сталі, оснащена осьовим роз’ємом TNC та монтажною різьбою 1 1/8-12. Конструкція розрахована на надійну роботу в умовах високої вологості та забрудненого середовища.

Технічні характеристики:

Температурний діапазон +260°C (+500°F)
Компенсація прискорення
Чутливість 600 pC/psi
Діапазон 10 psi
600 psi максимальний тиск
21 кГц резонансна частота
Роз’єм TNC
Різьба 1/8-12
155 грамів
Нержавіюча сталь
Герметичне ущільнення
Ізольована основа

Аксесуари, що постачаються: (1) латунне притискне ущільнення моделі 6620
