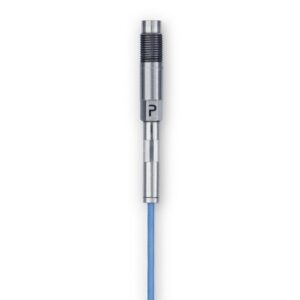

T-серія – динамічні датчики тиску для імпульсних навантажень

T-серія від Piezocryst – високопродуктивна лінійка динамічних датчиків тиску, оптимізована для вимірювання швидких імпульсів і високочастотних подій. Кристал GaPO₄ забезпечує виняткову стабільність сигналу, низький рівень шуму та стійкість до температурних градієнтів і вібрацій. Серія створена для точних вимірювань у жорстких умовах – від лабораторних R&D-стендів до турбінних і двигунних систем.

Мініатюрна конструкція з різьбою M3,5×0,35
Діапазон тиску до 500 бар
Висока температурна стабільність до 400 °C
Практично стала чутливість упродовж усього строку експлуатації

Загальна інформація

Експертна довідка

Завантажити

ЗАГАЛЬНА ІНФОРМАЦІЯ

Вимірювання в галузі досліджень і розробок у сучасних, високоінтегрованих і компактних приладах є одними з найскладніших застосувань для датчиків. Механічна інтеграція є вузьким місцем для багатьох доступних датчиків через їх розмір. Несприятливі фізичні впливи, такі як температура, тепловий потік або механічні навантаження, піддаються значним коливанням через експериментальний характер досліджень і розробок. Серія T розроблена для цих складних умов, що відображається в її мініатюрному корпусі та конструктивних особливостях.

Серія T – це нове покоління датчиків, яке об’єднує технологічний портфель Piezocryst у найменшому на сьогодні виконанні. Завдяки своїй міцності, як у серії S, діаметру кріплення лише 3,5 мм та винятковій якості сигналу кристалічних елементів GaPO4, датчики серії T дозволяють досліджувати компоненти, які раніше були недоступними. Датчики витримують високі температури та градієнти тиску і при цьому забезпечують надійний та стабільний вихідний сигнал.

ХАРАКТЕРИСТИКИ

Мініатюрна конструкція з різьбою M3,5×0,35
Діапазон тиску до 500 бар
Висока температурна стабільність до 400 °C
Практично стала чутливість упродовж усього строку експлуатації

T-серія Piezocryst – професійне рішення для вимірювання динамічного тиску з високою частотою. Технологія GaPO₄ гарантує точність і стабільність у найекстремальніших умовах, а герметичний корпус і різні варіанти монтажу роблять серію ідеальною для R&D, стендів, турбін і двигунних випробувань.

За умови високого температурного градієнта виняткові властивості однокристальних чутливих елементів GaPO4 можуть повністю реалізувати свій потенціал (технологія Crystal): відсутні помилкові сигнали, спричинені змінами температури, а високий внутрішній опір GaPO4 дозволяє точно відображати криву тиску при найвищих температурах. Поперечний п’єзоелектричний ефект використовується для оптимізації відношення сигнал/шум датчика, оптимально адаптуючи чутливість датчиків до необхідного діапазону тиску.

Для досягнення найвищої якості даних також необхідно, щоб будь-які деформації монтажного отвору не спричиняли механічних порушень чутливих елементів. Для цього використовується так званий корпус Double ShellTM. Він складається з двох інтегрованих елементів корпусу, в яких зовнішній елемент поглинає порушення монтажного отвору, а внутрішній елемент залишається без навантаження. Таким чином, чутливі елементи «відчувають» тільки найчистіший механічний сигнал тиску без помилок, а вимірювальний сигнал в основному вільний від механічних порушень.

Ця технологія доступна в різних розмірах і варіантах виконання для оптимальної установки в різних умовах.
