Високотемпературні датчики тиску

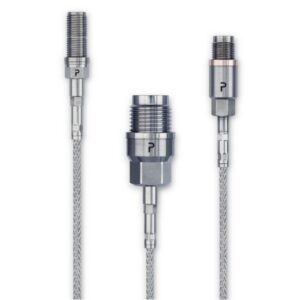

P-Серія – Датчики динамічного тиску

P-серія від Piezocryst — лінійка високоточних динамічних і квазістатичних датчиків тиску з діапазоном до 350 bar. Завдяки чутливому елементу з кристалу GaPO₄, технологіям Crystal Match™ і Double Shell™ сенсори забезпечують високу термостабільність, лінійність і точність навіть у складних умовах монтажу.

Високий вихідний сигнал
Внутрішній теплопровідний елемент
Висока температурна стабільність (400 °C)
Практично сталісна чутливість упродовж усього строку експлуатації

Загальна інформація

Експертна довідка

Завантажити

ЗАГАЛЬНА ІНФОРМАЦІЯ

Вимірювання в галузі досліджень і розробок суттєво відрізняються від вимірювань для серійних застосувань. Граничні умови, такі як температура, умови монтажу, механічне навантаження або тепловий потік, не оцінюються в повній мірі. Крім того, час випробувань зазвичай обмежений, а положення вимірювання є новим, тому даних для порівняння немає або їх дуже мало. Ця складна ситуація вимагає датчиків, які забезпечують надійний сигнал, на який не впливають інші фізичні величини. Крім того, для легкої інтеграції в установку повинні бути різні конфігурації датчиків.

Серія P призначена для контролю динамічного тиску та квазістатичного тиску до ≈ і відрізняється високою точністю, що робить датчики придатними також для точного термодинамічного аналізу. Запатентований чутливий елемент датчиків із технологією Crystal Match™ забезпечує виняткову якість сигналу в усьому діапазоні температур. Конструкція Double Shell™ забезпечує високу механічну ізоляцію від впливу монтажного отвору та відокремлює п’єзоелектричні елементи від негативного впливу механічного навантаження.

ХАРАКТЕРИСТИКИ

Високий вихідний сигнал
Внутрішній теплопровідний елемент
Висока температурна стабільність (400 °C )
Практично постійна чутливість протягом усього терміну експлуатації

Сфери застосування

Випробувальні стенди двигунів – моніторинг імпульсних і динамічних змін тиску у камерах згоряння.
Газові турбіни та компресори – контроль пульсацій і термодинамічних процесів.
R&D лабораторії – точне вимірювання динамічного тиску у високотемпературних середовищах.
Інжекторні системи та силові установки – робота з імпульсними або змінними тисками у вузьких каналах.

P-Серія Piezocryst – це професійне рішення для високоточних вимірювань динамічного тиску у лабораторіях, турбінних системах та двигунах. Технології Crystal Match™ та Double Shell™ гарантують стабільність вимірювань, низький рівень шуму й мінімальну залежність від монтажу.

За умови високого температурного градієнта видатні властивості однокристальних чутливих елементів GaPO4 можуть повністю реалізувати свій потенціал (технологія Crystal): відсутні помилкові сигнали, спричинені змінами температури, а високий внутрішній опір GaPO4 дозволяє точно відображати криву тиску при найвищих температурах. Поперечний п’єзоелектричний ефект використовується для оптимізації відношення сигнал/шум датчика, оптимально адаптуючи чутливість датчиків до необхідного діапазону тиску.

Для досягнення найвищої якості даних також необхідно, щоб будь-які деформації монтажного отвору не спричиняли механічних порушень чутливих елементів. Для цього використовується так званий корпус Double ShellTM. Він складається з двох інтегрованих елементів корпусу, в яких зовнішній елемент поглинає порушення монтажного отвору, а внутрішній елемент залишається без навантаження. Таким чином, чутливі елементи «відчувають» тільки найчистіший механічний сигнал тиску без помилок, а вимірювальний сигнал в основному вільний від механічних порушень.

Ця технологія доступна в різних розмірах і варіантах « комплектації » для оптимальної установки в різних умовах.
