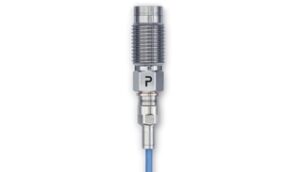

H-Серія – динамічні високотискові датчики тиску

H-Серія від Piezocryst – це преміальна лінійка динамічних п’єзоелектричних датчиків тиску, створених для роботи в найекстремальніших умовах: тиск до 8000 bar, миттєві стрибки, ударні хвилі, баллістика. В основі сенсора – GaPO₄-кристал, який гарантує стабільний сигнал без піроефекту, високу лінійність та стійкість при температурних градієнтах.

Діапазони тиску 2000, 6000 і 8000 бар
Ідеально підходить для швидких градієнтів тиску, наприклад, ударних хвиль
Відмінна температурна стабільність
Найвища довговічність і надійність

ЗАГАЛЬНА ІНФОРМАЦІЯ

Експертна довідка

Завантажити

ЗАГАЛЬНА ІНФОРМАЦІЯ

Датчики серії H — це п’єзоелектричні датчики, призначені для вимірювання найскладніших динамічних змін тиску до 8000 бар, що спостерігаються в ударних хвилях, спричинених вибухами або швидкими падіннями тиску в різних середовищах. Унікальні монокристалічні чутливі елементи з фосфату галію (GaPO4) характеризуються високою чутливістю та лінійністю і не піддаються впливу температурних змін (відсутність піроелектричності). У поєднанні з високою механічною жорсткістю датчики серії H добре підходять для надійних динамічних вимірювань високого тиску і дозволяють виявляти невеликі коливання тиску в усьому діапазоні тиску.

Передній герметичний корпус з кріпильним різьбленням M10x1 і затискним гвинтом робить датчики нечутливими до різних моментів затягування і умов монтажу. Таким чином, серія H забезпечує універсальне і просте в монтажі рішення для вимірювання високого тиску з довгостроковою стабільністю.

ХАРАКТЕРИСТИКИ

Діапазони високого тиску 2000, 6000 і 8000 бар
Ідеально підходить для швидких градієнтів тиску, наприклад, ударних хвиль
Відмінна температурна стабільність
Найвища довговічність і надійність

Застосування

Баллістичні та вибухові випробування, ударні хвилі.
Турбіни, великі двигуни, паливні системи високого тиску.
Гідроформування, компресори, промислові процеси з миттєвими стрибками тиску.

Piezocryst H-Серія – це датчики тиску високого класу для найважчих умов: від вибухових лабораторних експериментів до моніторингу у турбінах та паливних камерах. Якщо потрібно вимірювати тиск у діапазоні тисяч бар із високою динамікою – H-Серія стане вашим надійним рішенням.

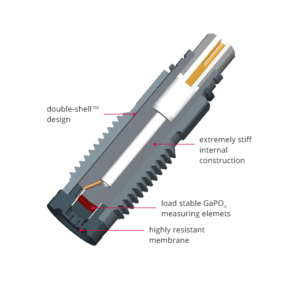

В умовах екстремального тиску необхідна надзвичайно жорстка конструкція датчика, щоб уникнути будь-яких перешкод, спричинених гістерезисом та пов’язаними з ним силами відновлення. Датчики високого тиску Piezocryst базуються на спеціальних кристалах, стійких до навантаження, вирізаних у поздовжньому напрямку, з найнижчою залежністю сигналу датчика від діапазону тиску. Ці датчики мають спеціальну конструкцію Double Shell™, яка звільняє датчик від перешкод у середовищі установки. Крім того, через надзвичайну необхідність в міцності на стиск і незалежності від термічних ударів, мембрана повинна бути виготовлена з високопродуктивних сплавів з дуже вузькими допусками, щоб забезпечити довговічність і якість сигналу. Іншим важливим фактором продуктивності є ущільнення. Piezocryst розробив спеціальну систему ущільнення, яка залишається надійно герметичною під впливом високих градієнтів тиску і механічних ударів, розподіляючи при цьому сили, що виникають, таким чином, що корпус Double Shell™ не піддається впливу. Це забезпечує результати вимірювань з новим рівнем якості даних.

Асортимент продукції включає датчики тиску для вимірювання діапазонів до 2000, 6000 і 8000 бар. Всі ці датчики мають різьбу M10, що дозволяє вимірювати різні діапазони тиску в одному отворі.

Документ	Мова
Datasheet H-Series	English

Datasheet H-Series
