HBK U3 — довговічний, стабільний силовий тензодатчик для промислових задач

HBK U3 — це надійний S-тип силовий тензодатчик, розроблений для стиснення та розтягування. Діапазон вимірювань охоплює від 0.5 kN до 100 kN. Він відзначається високою стійкістю до поперечних навантажень (до 100 % номінальної), завдяки ротально-симетричній конструкції з компенсацією бокових сил. Питома точність — клас 0.2, корпус із нержавіючої сталі, захист — IP65. Ідеально підходить для складних промислових застосувань із високими вимогами до довговічності та точності.

Тензометричний датчик сили U3 заснований на принципі мембрани, тому тензорезистори встановлені в корпусі датчика надійно захищені. Завдяки цій конструкції датчик сили U3 гарантує виключно високу стабільність поперечної сили до 100%.

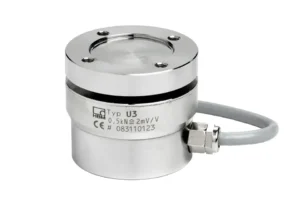

U3 - Датчик сили, номінальне навантаження від 0,5 кН до 100 кН

Опис

Завантаження

Тензометричний датчик сили U3 заснований на принципі мембрани, тому тензорезистори встановлені в корпусі датчика надійно захищені. В такому конструктивному виконанні датчик сили U3 гарантує виключно високу стабільність, має регулювання зусилля згинання, завдяки чому поперечні сили в значній мірі компенсуються.

Клас точності HBK: 0.2
Номінальне навантаження: 0.5 кН to 100 кН

Основні характеристики

Діапазон: 0.5 kN … 100 kN.
Клас точності: 0.2.
Стабільність при бокових навантаженнях: до 100 % компенсації — завдяки ротально-симетричній конструкції.
Герметичність і матеріал: нержавіюча сталь, ступінь захисту IP65.
Перевантаження: до 130 % / 150 % — висока механічна запас.
Монтаж: фланці з обох сторін для швидкого встановлення.
Діапазон температур: номінальна: –10 °C … +70 °C; робоча: –30 °C … +85 °C.
Кабель: екранований шестижильний кабель, TEDS — за запитом.
Корисне індустріальне застосування: стійкість до електромагнітних полів (EMC), механічна стабільність у великих умовах.

Переваги моделі U3

Простий монтаж за допомогою фланцевого з’єднання і точками центрування
Легко підключається до джерела живлення
Виняткова стійкість до впливу поперечних сил завдяки спеціальній конструкції опорної мембрани
Висока стійкість до скручування і вигину
Конструкція з нержавіючої сталі
Стандарт HBK: висока стійкість до електромагнітних перешкод

Застосування

Промислові прес-процеси та випробувальні стенди, особливо в умовах високих бокових навантажень.
Виробництво і контроль якості, де потрібна швидка та точна інтеграція.
Моніторинг сил у складних середовищах, включаючи захист від EMC та вібрацій.

HBK U3 — це ідеальне поєднання точності, міцності та простоти інтеграції. Він спроектований для надійної роботи у виробництві, де на датчики діють складні сили й умови. З U3 ви отримуєте стабільні та точні вимірювання без витрат часу на складні налаштування — готовий до роботи, як тільки встановлено.

Документ	Мова
U3- Data sheet	English
U3 - Mounting Instructions	English
