Багатоканальні підсилювачі

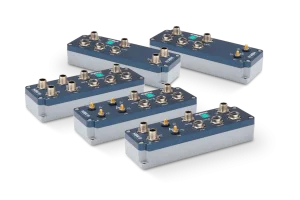

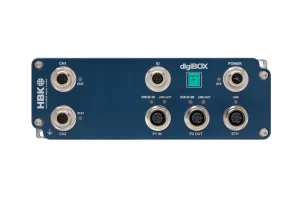

digiBOX  Industrial

Надійний багатоканальний підсилювач тензометричних та п’єзорезистивних датчиків з алгоритмами обробки даних для промислового застосування

digiBOX — вимірювання, аналіз, інновації

Опис

Завантаження

ХАРАКТЕРНІ ОСОБЛИВОСТІ

Підключення тензорезисторних і п’єзоелектричних датчиків (вільно налаштовується 2-4 канали)
Частота дискретизації 40 кГц на кожен канал з 24-бітним АЦП
Синхронний збір даних для тензометричних і п’єзоелектричних каналів
Міцний і компактний металевий корпус зі ступенем захисту – IP67
4 цифрових входи/виходи і 4 аналогових виходи
Просте управління через вбудований веб-сервер
Внутрішні обчислювальні канали (статистичні функції)
PROFINET (IRT/RT 2KHz, 4KHz), EtherCAT®
Паралельне підключення IT: Протоколи на основі TCP/IP: openDAQ, MQTT, OPENAPI (RestAPI)

Технологія тензометричних датчиків та її застосування

Датчики на основі тензорезисторів забезпечують високу точність вимірювань без дрейфу як у статичних, так і в динамічних умовах. Принцип їхньої роботи дозволяє вимірювати розтягнення та стиснення, що робить їх оптимальним вибором для систем управління та моніторингу технологічних процесів, а також для створення еталонів.

digiBOX у поєднанні з тензорезисторними датчиками ідеально підходить для вимірювання сили.

- Процеси з'єднання під дією сили;
- Застосування в пресовому обладнанні (моніторинг навантаження, кування листового металу, пресування таблеток/порошку);
- Процеси складання;
- Застосування в промисловому контролі процесів (моніторинг процесів, кінцеве тестування, системи транспортування);
- Застосування в моніторингу (інструменти, процеси).

Усі згадані процеси можуть бути реалізовані з використанням датчиків сили, крутного моменту, тиску або деформації залежно від конкретного застосування.

П'єзоелектрична технологія та її застосування

П'єзоелектричні датчики мають широкий діапазон вимірювання, що робить їх придатними для застосування в умовах високих перенавантажень. Завдяки компактним розмірам вони ідеально підходять для установки в умовах обмеженого простору.

Хоча вони особливо ефективні при динамічних вимірюваннях, датчики на основі п'єзоелектричної технології також добре зарекомендували себе в квазістатичних умовах.

Система digiBOX у поєднанні з п'єзоелектричними датчиками ідеально підходить для

- Процесів з'єднання під дією сили
- Інструментів для штампування та клінчування
- Точкового та контактного зварювання
- Вимірювання малих сил при високих попередніх навантаженнях
- Складання та випробування
- Застосування в контролі процесів та якості

HBK пропонує п'єзоелектричні датчики сили, крутного моменту, тиску та деформації. У поєднанні з новою функцією програмного скидання з низькою затримкою, інтегрованою в сигнальний тракт digiBOX, можна ефективно реалізувати динамічні процеси з короткими циклами.

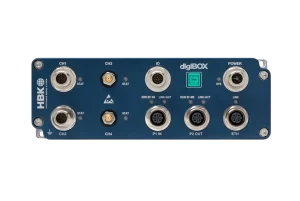

K-DBX-4M

Поєднання п'єзоелектричної та тензометричної технологій

Модель K-DBX-4M оснащена входами для двох тензометричних і двох п'єзоелектричних датчиків. Це дозволить Вам поєднувати ці технології вимірювання, використовуючи синхронний збір даних з обох типів датчиків.
Також digiBOX K-DBX-4M дозволяє проводити синхронну процедуру калібрування тензометричних та п'єзоелектричних датчиків, забезпечуючи найточніші результати калібрування

Документ	Опис	Мова
digiBOX Industrial - Data Sheet	Технічні характеристики	Англійська
digiBOX Industrial - Operating Manual	Інструкція з експлуатації	Англійська

Зчитування датчиків

Обробка сигналів

IT/OT технології

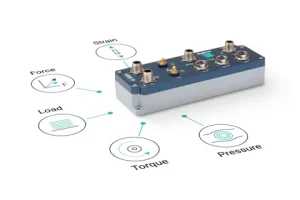

Зчитування датчиків

digiBOX можна вільно налаштовувати з (2-4) входами як для тензометричних, так і для п'єзоелектричних датчиків. HBK пропонує ряд датчиків для обох технологій, які вимірюють: деформацію, силу, навантаження, крутний момент, тиск.

Входи датчиків синхронізовані, та дозволяють проводити складні промислові вимірювання.

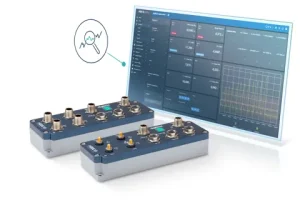

Обробка сигналів

digiBOX Industrial має вбудовані статистичні функції, розроблені для промислових вимірювань: відстеження мінімальних, максимальних і пікових значень; разове захоплення значень; кінцевих вимикачів;
Ці значення розраховуються кожні 25 мкс. Це дає змогу виконувати складні та вимогливі завдання керування процесом, використовуючи digiBOX як децентралізований контролер процесу.

Крім того, digiBOX має інтуїтивно зрозумілий веб-сервер, який використовується для конфігурації та параметризації пристрою. Це дозволяє ефективно налаштовувати систему та обслуговувати digiBOX.

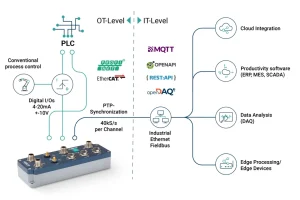

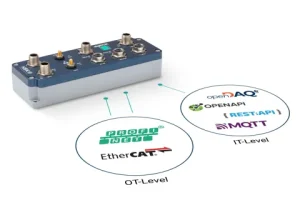

ІТ/ОТ технології

digiBOX Industrial пропонує можливість паралельного підключення IT/OT, що забезпечує безперешкодну інтеграцію з системою PLC обладнання, одночасно дозволяючи збирати дані вимірювань, результати розрахунків і параметризацію пристроїв доступними для додатків ІТ-рівня без впливу на поточний процес роботи PLC.
