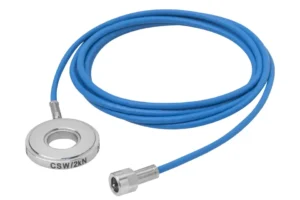

HBK PACEline CSW – ультракомпактна п’єзоелектрична тензощайба для вимірювання зсувних сил

HBK PACEline CSW – це мініатюрна п’єзоелектрична тензощайба, спеціально розроблена для вимірювання зсувних сил у місцях з обмеженим простором. Конструктивна висота всього 3,5–5 мм дозволяє інтегрувати датчик у вузли верстатів, затискні механізми або компактні тестові модулі.

Серія CSW охоплює діапазон сил від 1 кН до 8 кН, має корпус із нержавіючої сталі, ступінь захисту IP65 та вбудований кабель. Це робить її придатною для роботи у вологих, забруднених і електромагнітно зашумлених умовах.

PACEline CSW: навантаження від 1 кН до 8 кН

Опис

Завантаження

П’єзоелектричні датчики сили серії PACEline CSW вимірюють саме зсувні зусилля. Завдяки дуже малій висоті конструкції – приблизно 3,5–5 мм – вони монтуються як стандартні шайби PACEline CLP.

Поєднання CSW та CLP дозволяє створювати компактні багатовісні системи для одночасного контролю сил у кількох напрямках.

Шайби CSW виготовлені з нержавіючої сталі та мають ступінь захисту IP65, що забезпечує стабільну роботу у середовищі з вологістю, мастильно-охолоджувальними рідинами та електромагнітними перешкодами.

Діапазон навантаження: 1 кН … 8 кН
Клас точності HBK: 1

Компактний і надійний формат

Висота: ≈ 3,5 мм (1 кН) до 5 мм (8 кН)
Зовнішній діаметр: приблизно 16-36 мм залежно від моделі
Корпус із нержавіючої сталі, ступінь захисту IP65
Вбудований кабель, низька чутливість до ЕМС-перешкод

Результат: надійне вимірювання зсувних сил навіть у мінімальному монтажному просторі.

Технічні характеристики

Діапазон сил: 1 кН … 8 кН
Наднизька висота: ≈ 3,5-5 мм
Конструкція: нержавіюча сталь, ступінь захисту IP65
Принцип вимірювання: п’єзоелектричний елемент із високою динамікою та низьким дрейфом
Багатовісне вимірювання: можливість комбінувати з CLP для одночасного контролю осьових і зсувних сил

Переваги для інженерних задач

Максимальна компактність без втрати точності.
Швидке встановлення: кабель інтегрований у конструкцію.
Стабільна робота у вологих, промислових або зашумлених середовищах.
Можливість масштабувати систему під багатовісні вимірювання.

Сфери використання

Контроль зсувних сил у верстатобудуванні – токарні, фрезерні, шліфувальні процеси.
Моніторинг навантаження інструментів та вузлів машин.
Інтеграція у компактні тестові системи або лабораторні стенди.
Багатовісні вимірювальні комплекси – у поєднанні з датчиками PACEline CLP.

HBK PACEline CSW – компактний, надійний та високоточний сенсор зсувних сил, ідеальний для інтеграції у верстатні вузли, автоматизовані системи та R&D. Зверніться до АНВІТ, щоб підібрати оптимальний датчик або побудувати багатовісну систему вимірювання для вашого виробництва.
