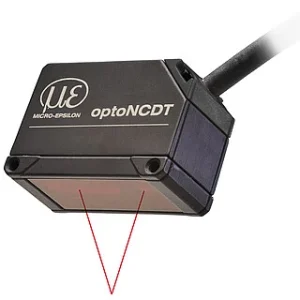

optoNCDT 1220 — компактний триангуляційний лазерний сенсор (10–50 мм, до 1 кГц)

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 10 мкм
Відтворюваність від 1 мкм
Частота вимірювання 2 кГц
Компактний розмір з вбудованим контролером
2 м вбудованого кабелю датчика з відкритими кінцями
Тригерний вхід
Аналоговий вихід
Нове: тепер також з інтерфейсом RS422
Нове: тепер також з інтерфейсом IO-Link
Швидке введення в експлуатацію та простота використання
Міцний алюмінієвий корпус з класом захисту IP67

Компактні лазерні датчики для OEM і серійного застосування

Опис

Завантажити

optoNCDT 1220 – це модель початкового рівня для точних вимірювань в промисловій автоматизації. Цей компактний лазерний тріангуляційний датчик вимірює переміщення, відстань і положення з високою точністю. Завдяки відмінному співвідношенню ціна/продуктивність, цей датчик ідеально підходить для вимірювальних завдань з великою кількістю деталей. Тому датчик можна використовувати в усіх галузях автоматизації, наприклад, у машинобудуванні, 3D-принтерах або робототехніці.

Характеристики

Діапазони вимірювання (мм) 10 | 25 | 50 | 100 | 200 | 500
Лінійність від 10 мкм
Відтворюваність від 1 мкм
Частота вимірювання 2 кГц
Компактний розмір з вбудованим контролером
2 м вбудованого кабелю датчика з відкритими кінцями
Тригерний вхід
Аналоговий вихід
Нове: тепер також з інтерфейсом RS422
Нове: тепер також з інтерфейсом IO-Link
Швидке введення в експлуатацію та простота використання
Міцний алюмінієвий корпус з класом захисту IP67

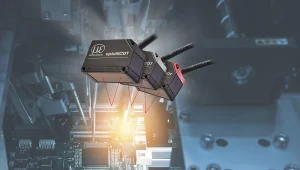

Ідеально підходить для автоматизації та інтеграції з OEM-виробниками

Лазерний датчик optoNCDT 1220 пропонує унікальне поєднання компактного дизайну, універсальності і точності вимірювань, що є винятковим в цьому класі датчиків. Висока повторюваність і регульована частота вимірювання 2 кГц роблять лазерний датчик ідеально придатним для точних вимірювань. Компенсація активної поверхні (ASC) забезпечує стабільний контроль сигналу відстані незалежно від кольору або яскравості цілі. Крім аналогового виходу, доступний інтерфейс RS422, який дозволяє виводити значення відстані з повною швидкістю вимірювання.

Новинка з IO-Link, стандартом зв'язку для технологій автоматизації

Модель ILD1220 оснащена інтерфейсом IO-Link. Стандарт зв'язку IO-Link спрощує передачу даних, скорочуючи час введення датчика в експлуатацію.

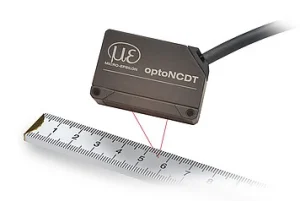

Легка інтеграція

Цей компактний датчик має вбудований контролер. Тому зовнішні контролери не потрібні. Це дозволяє інтегрувати датчик в обмежений монтажний простір. Завдяки малій вазі лазерний датчик ідеально підходить для застосувань, де виникають високі прискорення. Завдяки відмінному співвідношенню ціна/продуктивність, датчик ідеально підходить для задач автоматизації та OEM-інтеграції з великою кількістю виробів.

Документ	Мова
Data sheet optoNCDT 1220	English
Технічні характеристики optoNCDT 1220	Українська
Data sheet optoNCDT 1220-IO-Link	English
Catalog optoNCDT laser sensors (Laser displacement sensors - triangulation)

Поширені запитання про optoNCDT 1220

Який діапазон вимірювань доступний?

Доступні моделі з діапазоном 10 мм, 25 мм та 50 мм, відповідно з лінійністю ±10/25/50 µm

Яка точність і частота роботи?

Повторюваність — від 1 до 5 µm; налаштована частота 250 Гц / 500 Гц / 1 кГц

Чи безпечний лазер?

Так, це класифікований лазер класу 2 (670 nm, ≤1 мВт) — безпечний для очей при випадковому короткочасному впливі

Які виходи має сенсор?

Аналоговий вихід 4–20 мА та цифровий RS422 для передачі даних

Як здійснюється монтаж?

Монтаж через 2×M3 отвори або M2; ущільнений алюмінієвий корпус IP67, кабель 2 м
