capaNCDT TFG6220 – вакуумна система для точного вимірювання товщини плівки

capaNCDT TFG6220 — це офлайн-система Micro‑Epsilon для точного вимірювання товщини електропровідної плівки (наприклад, батарейної) завдяки вакуумному кріпленню та парі високоточних сенсорів. Роздільність 10 nm, повторюваність ±1 µm, швидкий старт, зручне програмне забезпечення sensorTOOL. Ідеально для контролю якості на виробництві або в лабораторії. Високоточне вимірювання товщини електропровідних плівок

Високоточне вимірювання товщини електропровідних плівок

Опис

Завантажити

Ємнісна система TFG6220 вимірює товщину електропровідних плівок, наприклад, плівок для акумуляторів, з максимальною точністю. Вакуумний пристрій всмоктує вимірюваний об’єкт, розгладжує його і таким чином забезпечує його оптимальне розташування без зморшок. Таким чином, вимірювання можна виконати з максимально можливою точністю. Система використовується для автономних випадкових вибірок при перевірці якості. І останнє, але не менш важливе: TFG6220 попередньо зібраний і готовий до роботи, що забезпечує швидкий старт.

Характеристики

Швидкий офлайн контроль товщини плівки
Роздільна здатність: 10 нм
Висока повторюваність: 1 мкм
Можлива товщина плівки < 1 мм
Автоматичне вирівнювання плівки під вакуумом забезпечує високоточні результати
Вбудована вимірювальна вставка для простого відліку перед вимірюванням товщини
Просте управління/візуалізація за допомогою вільно доступного програмного забезпечення sensorTOOL

Точні випробування для надійної якості

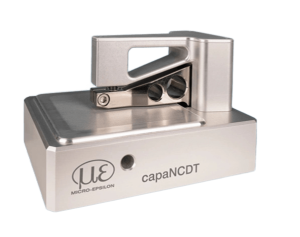

TFG6220 складається з вимірювального кронштейна з датчиками і контролера capaNCDT. Він обчислює товщину, оцінюючи показання двох ємнісних датчиків. Зовнішній вакуумний пристрій автоматично вирівнює об’єкт вимірювання. Так досягається мікронна точність результатів.

Стаціонарно встановлений ємнісний датчик (1) у верхній частині вимірює відстань до об’єкта вимірювання (2). Вимірювальна вставка (3) діє як опорна поверхня, через яку вимірюваний об’єкт притягується і розтягується за допомогою вакууму. Ємнісний датчик внизу (4) вимірює на вимірювальній вставці і компенсує механічне зміщення контактної поверхні.

Документ	Мова
Data sheet capaNCDT TFG6220	English
Industry brochure Battery production	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

FAQ про capaNCDT TFG6220

Які матеріали можна вимірювати?

Тільки електропровідні фольги (< 1 мм). Використовується вакуумне притискання, що вирівнює поверхню і забезпечує точне вимірювання товщини до 10 nm роздільності.

Як система фіксує плівку для вимірювань?

В комплекті — вакуумне кріплення (пористий алюмінієвий блок), яке плавно притискає плівку до вимірювальної вставки≫ забезпечує стабільність і повторюваність вимірювань.

Яка точність та швидкість системи?

Роздільність 10 nm при частоті 100 Hz. Системна точність до ~0.2 µm, повторюваність ±1 µm.

Що входить у комплект постачання?

Пакет включає контролер DT6220 + 2× DL6230, вимірювальну скобу з сенсорами, живлення, Ethernet-кабель, кейс, клапан, інструкції — vacuum pump не входить.
