Ємнісні датчики Micro‑Epsilon capaNCDT – точність nano‑мікронного рівня

capaNCDT — потужна серія ємнісних датчиків від Micro‑Epsilon для безконтактного вимірювання відстані, позиції і товщини. Діапазон 0.05–20 мм, роздільність до 0.0375 nm, стійкість до температур, поля, вакууму. Ідеальні для лабораторій, R&D, точного контролю та автоматизації.

Ємнісні датчики переміщення, відстані та положення

Опис

Завантажити

Ємнісні датчики призначені для безконтактного вимірювання переміщення, відстані та положення, а також для вимірювання товщини. Завдяки високій стабільності сигналу і роздільній здатності, ємнісні датчики переміщення застосовуються в лабораторіях і для промислових вимірювань. Наприклад, в управлінні виробництвом ємнісні датчики вимірюють товщину плівки і нанесення клею. Встановлені в верстатах, вони контролюють переміщення і положення інструменту.

Характеристики

Безконтактне вимірювання переміщення, відстані та товщини, а також електричних провідників та ізоляторів
Неперевершена точність для лабораторій і промисловості
Датчики і контролери, що відповідають вимогам замовника
Всі датчики, кабелі та контролери capaNCDT повністю сумісні

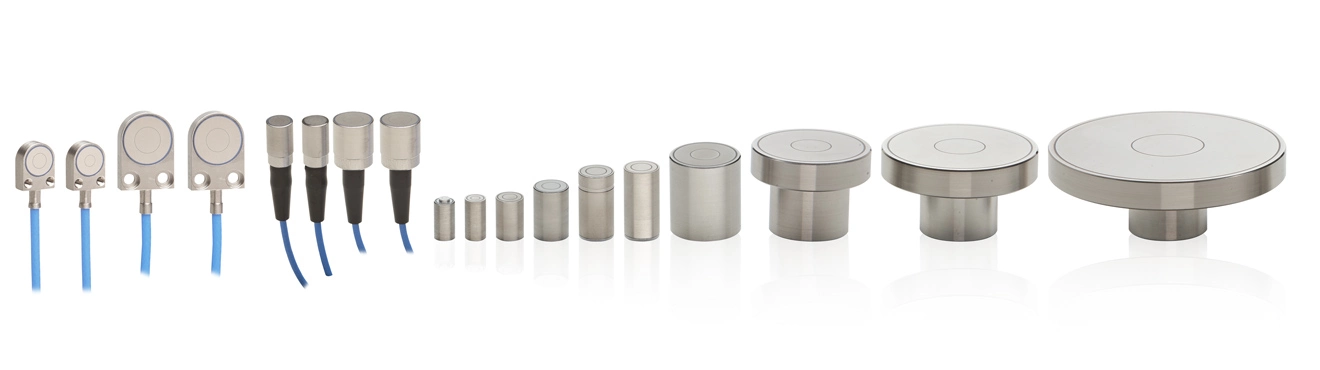

Універсальні можливості застосування завдяки широкому асортименту продукції
Найновіша технологія контролерів забезпечує простоту використання

Застосування у вакуумі та чистих приміщеннях

Ємнісні датчики переміщення Micro-Epsilon часто використовуються у вакуумі та чистих приміщеннях, де вони досягають роздільної здатності в субнанометровому діапазоні в середовищі, вільному від частинок. Для вакуумних застосувань Micro-Epsilon пропонує спеціальні датчики, кабелі та прохідні аксесуари. Ці датчики і кабелі практично не містять частинок і використовуються в чистих приміщеннях до класу чистоти ISO1.

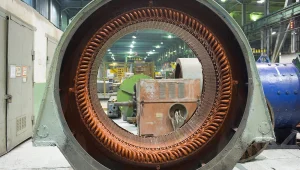

Висока завадостійкість до магнітних полів

Для середовищ з сильними магнітними полями Micro-Epsilon пропонує датчики та сенсорні кабелі, виготовлені з немагнітних матеріалів, таких як титан і нержавіюча сталь. Екранування, досягнуте завдяки трьохосьовій конструкції, забезпечує надзвичайно високу стійкість до перешкод.

Найвища точність в умовах екстремальних температур

На відміну від традиційних безконтактних методів вимірювання, ємнісні датчики переміщення від Micro-Epsilon характеризуються найвищою точністю вимірювання. Оскільки термоіндуковані зміни провідності об'єкта вимірювання не впливають на вимірювання, значення вимірювань залишаються стабільними навіть при коливаннях температури. Наприклад, ємнісні датчики переміщення використовуються для вимірювання відстані до надпровідних магнітів. Термостійка конструкція датчика дозволяє працювати при температурі навколишнього середовища до -270 °C, зберігаючи при цьому максимальну роздільну здатність вимірювання.

Новинка: Точні вимірювання при високих температурах навколишнього середовища

Для вимірювання високих температур до +800 °C використовуються нові датчики CSE HT. Високотемпературні датчики працюють з високопродуктивними контролерами capaNCDT 6228.

Повна сумісність: заміна датчиків і контролерів без калібрування

Датчики, кабелі та контролери capaNCDT можна швидко і легко замінити. Завдяки інноваційній технології, додаткове калібрування та лінеаризація не потрібні. Легка взаємозамінність компонентів capaNCDT і проста заміна датчиків з різними діапазонами вимірювання може бути виконана на місці в короткі терміни. Micro-Epsilon пропонує найбільшу в світі різноманітність комбінацій для вимірювання ємнісних переміщень.

Ємнісні датчики для серійного виробництва та OEM

Ми адаптуємо наші вимірювальні системи до специфічних вимірювальних завдань замовника відповідно до ваших інструкцій, наприклад, дизайн, калібрування цілі, кріогенні середовища, вакуум/УВЧ, довжина кабелю, модифіковані діапазони вимірювання або датчики з вбудованим контролером. Дізнайтеся більше про налаштування датчиків.

Ємнісні датчики: Як вони працюють і де застосовуються

Ємнісні датчики засновані на виявленні зміни ємності. У пластинчастому конденсаторі ємність між двома пластинами постійного розміру можна змінювати, змінюючи відстань між ними або розміщуючи діелектрик у вимірювальному проміжку. При ємнісному принципі вимірювання датчик (вимірювальний електрод) і провідний об’єкт вимірювання діють як ідеальний пластинчастий конденсатор. Якщо через конденсатор датчика протікає змінний струм постійної частоти, то амплітуда змінної напруги на датчику пропорційна відстані до цілі (заземлювача). Однак, для забезпечення постійної діелектричної проникності необхідний постійний діелектрик між датчиком і мішенню.

Стабільне вимірювання завдяки тривісній конструкції

Оскільки датчики capaNCDT виконані у вигляді захисного кільцевого конденсатора, на практиці також досягаються майже ідеальні характеристики лінійності. Ємнісні датчики Micro-Epsilon використовуються в промислових вимірювальних задачах для виявлення середовища у вимірювальному зазорі з постійної відстані або для вимірювання відстані від провідної мішені з постійним середовищем або діелектриком.

Застосування

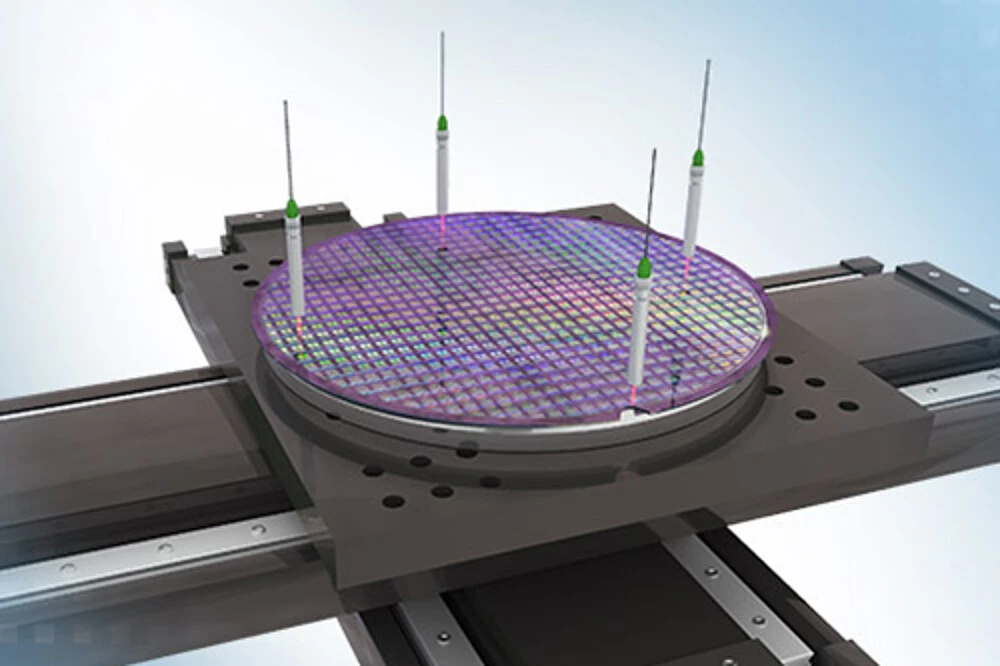

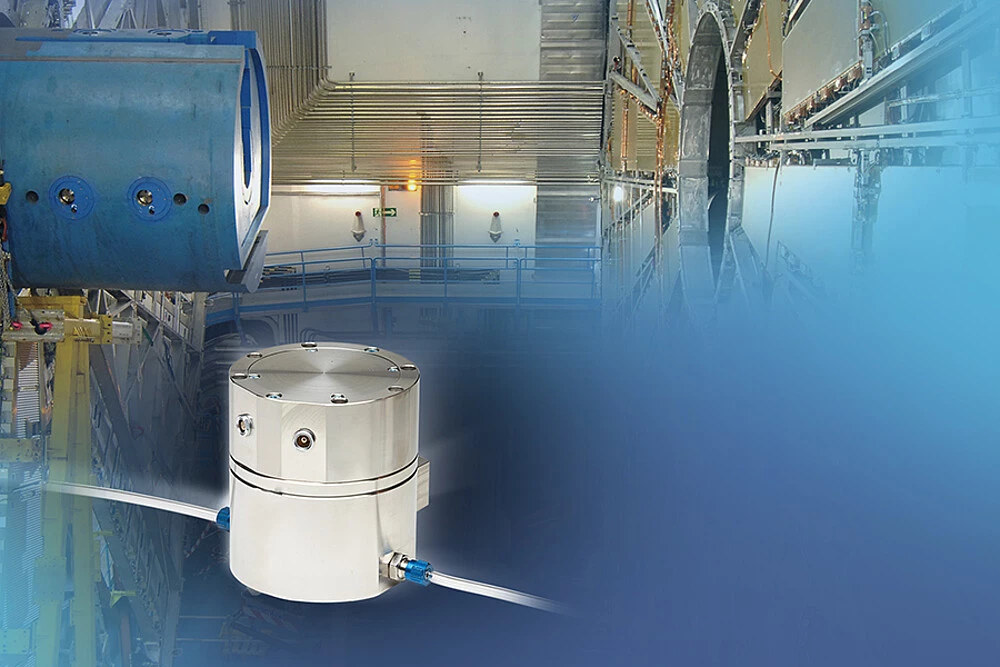

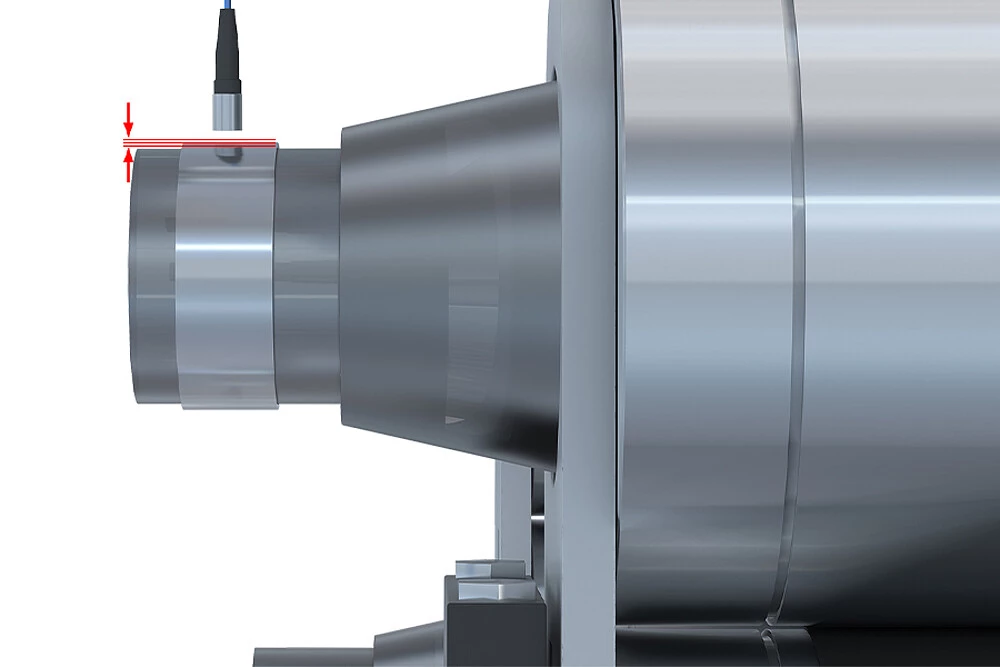

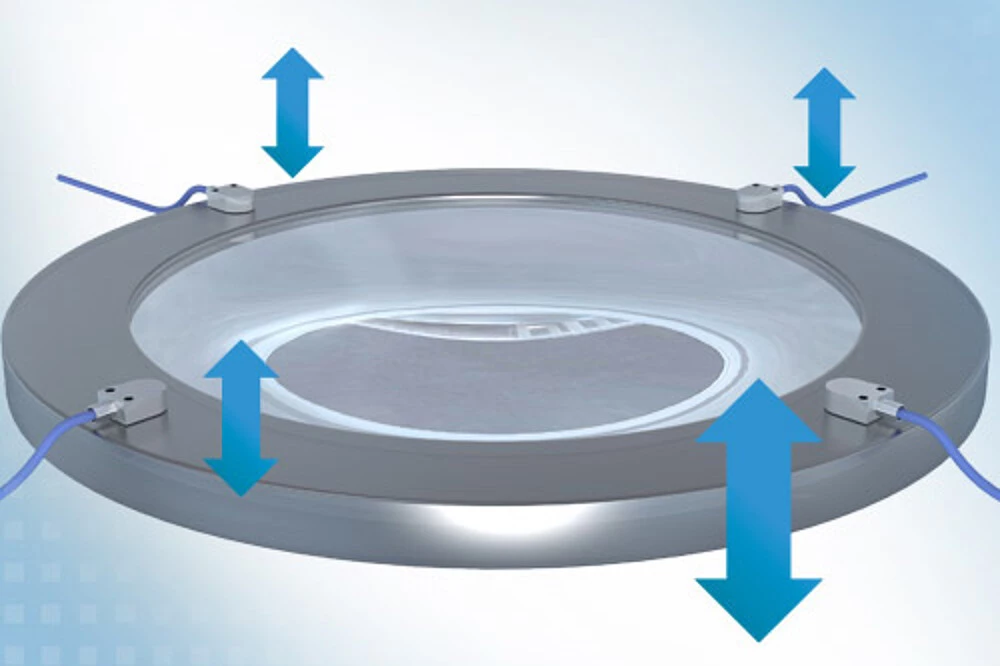

Ємнісний рівнемір	Позиціонування пластинчастого інтерферометра	Вимірювання положення за допомогою ємнісних датчиків переміщення	Вимірювання зносу валків

Документ	Мова
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

FAQ про ємнісні датчики Micro‑Epsilon capaNCDT

Для чого призначені ємнісні датчики capaNCDT?

Вони забезпечують безконтактне вимірювання відстані, позиції або товщини провідних і непровідних об’єктів із високою точністю nano‑ та мікронного рівня. Ідеально підходять для R&D, виробництва, чистих кімнат.

Яка роздільність і температурна стабільність?

Роздільність до 0.0375 nm (для моделей 6500), лінійність до ±0.025 µm. Сенсори стабільні в умовах до +800 °C або до –270 °C у криогенних середовищах.

Чи можна використовувати в вакуумі та чистих кімнатах?

Так. Є спеціальні версії для UHV / ISO1 без частинок. Сенсори, кабелі та feed-through сертифіковані для вакууму і clean room.

Чи потрібна калібрування при заміні сенсора?

Ні. Система Micro‑Epsilon дозволяє швидку заміну сенсора без оновлення калібрування та повторної лініаризації.

Які інтерфейси підтримуються?

Контролери capeNCDT доступні з аналоговими, Ethernet, EtherCAT та PROFINET інтерфейсами. Всі параметри конфігуруються через веб-інтерфейс.
