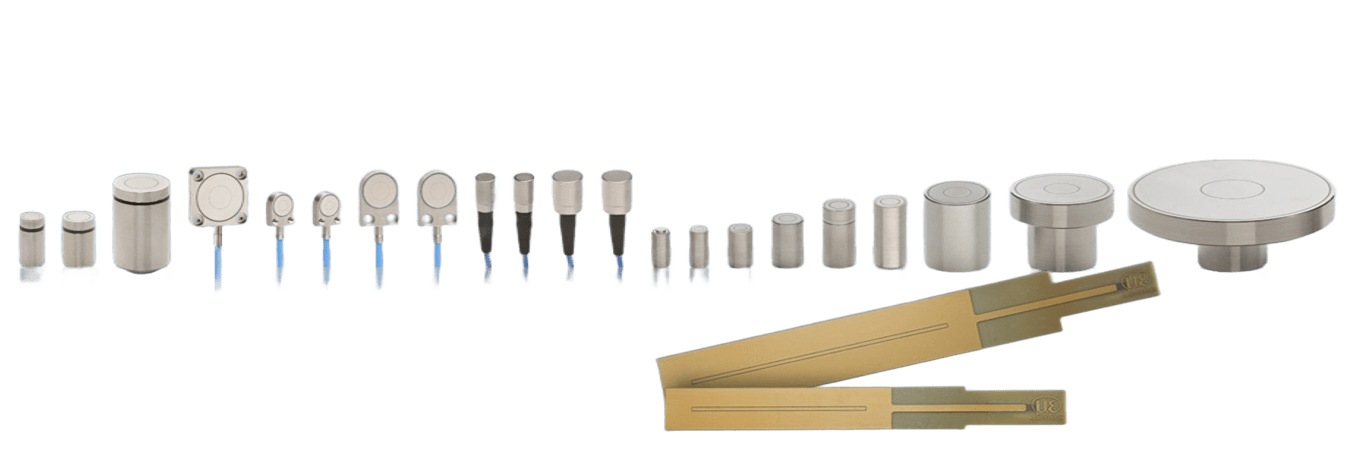

capaNCDT sensors – серія капацитивних сенсорів високої точності від Micro‑Epsilon

capaNCDT sensors — найповніша серія капацитивних сенсорів Micro‑Epsilon із діапазонами 0.05–10 мм, лінійністю до 0.1 µm та роздільністю до 0.0375 nm. Працюють в умовах вакууму, чистих кімнат, температурних коливань і сильних електромагнітних завад. Ідеальні для прецизійних R&D, OEM та промислових вимірювань. Поставляються без потреби повторної калібровки.

Ємнісні датчики переміщення

Опис

Завантажити

Micro-Epsilon пропонує широкий асортимент ємнісних датчиків переміщення. Ці ємнісні датчики використовуються для вимірювання переміщення, положення, а також для вимірювання товщини. Різні конструкції датчиків забезпечують оптимальну інтеграцію в машини і системи. Датчики capaNCDT досягають найкращих показників лінійності, температурної стабільності та роздільної здатності. У той час як субмікрометрична точність досягається в промислових умовах, в чистих середовищах можна досягти навіть субнанометричної точності.

Характеристики

Найбільший модельний ряд датчиків у світі
Безконтактне вимірювання відстані та товщини з найвищою точністю вимірювання та стабільністю сигналу
Широкий діапазон застосування від промислових середовищ до вакууму і чистих приміщень
Висока завадостійкість до магнітних полів
Надзвичайно висока температура і довготривала стабільність
Сумісні з вакуумом версії

Документ	Мова
Data sheet capaNCDT - Cylindrical sensors with female connector	English
Data sheet capaNCDT - Cylindrical sensors with thread and socket	English
Data sheet capaNCDT - Cylindrical sensors with integrated cable	English
Data sheet capaNCDT CSE01 / CSE025	English
Data sheet capaNCDT 61x0/IP	English
Data sheet capaNCDT - Flat sensors with connector	English
Data sheet capaNCDT - Flat sensors with integrated cable	English
Data sheet capaNCDT 6228	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

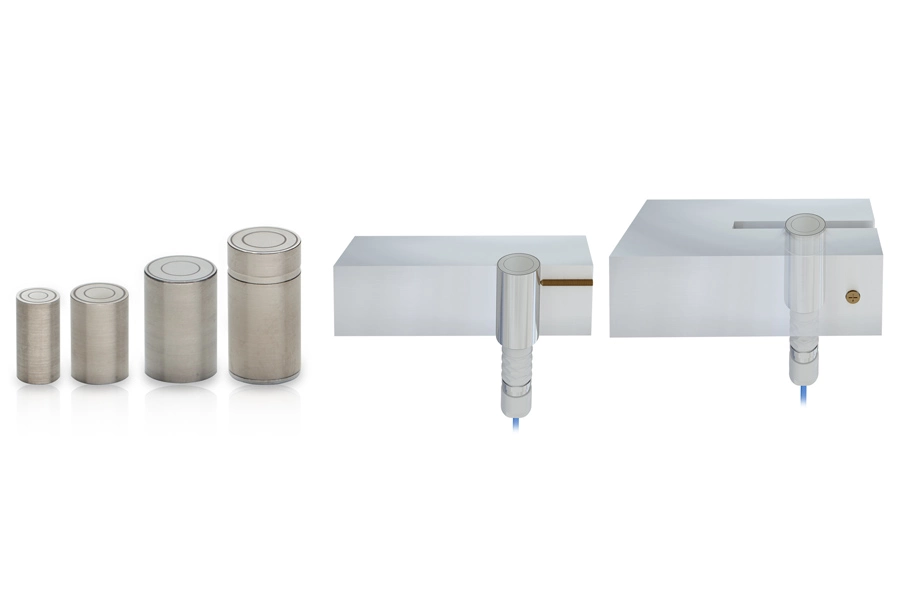

Циліндричні датчики з внутрішнім роз'ємом

capaNCDT CSE01, CSE025 — дуже компактні сенсори капацитивної серії

Характеристики

Діапазони вимірювання (мм): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 1.25 | 2 | 3 | 5 | 10
Лінійність від 0,15 мкм
Температурний діапазон -50 … +200 °C
Діаметр мішені від Ø 3 мм
Контролер capaNCDT для подвоєння діапазону вимірювання (знижена точність) або половина діапазону вимірювання (підвищена точність)
Доступні версії, сумісні з вакуумом

Детальніше

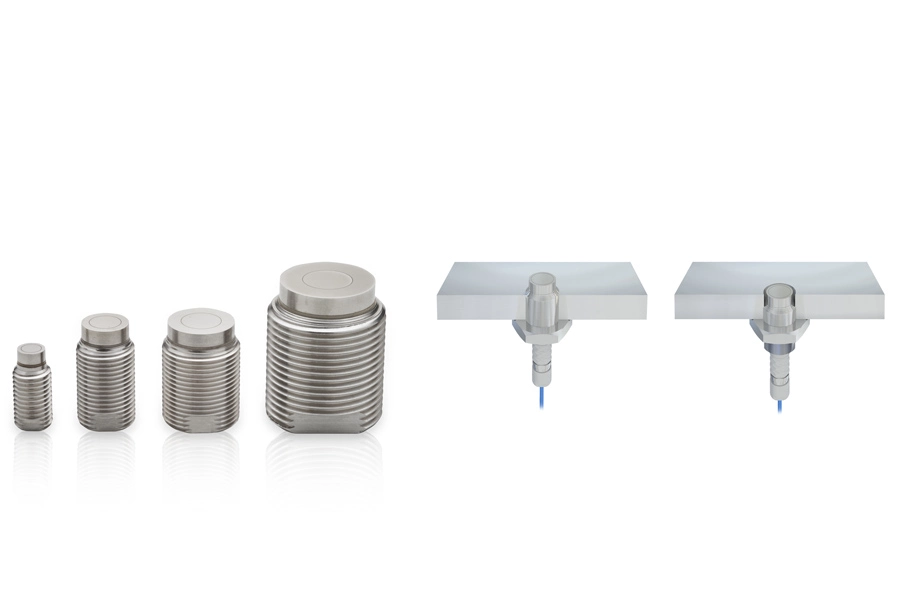

Циліндричні датчики з різьбленням і роз'ємом

Micro‑Epsilon capaNCDT MD6‑22 – портативний dual‑канальний капацитивний пристрій

Характеристики

Діапазони вимірювання (мм): 0.5 | 1.25 | 2 | 3
Лінійність від 0,5 мкм
Температурний діапазон -50 … +200 °C
Діаметр мішені від Ø6 мм
Контролер capaNCDT для подвоєння діапазону вимірювання (знижена точність) або половина діапазону вимірювання (підвищена точність)
Різьба для надзвичайно стабільного монтажу

Детальніше

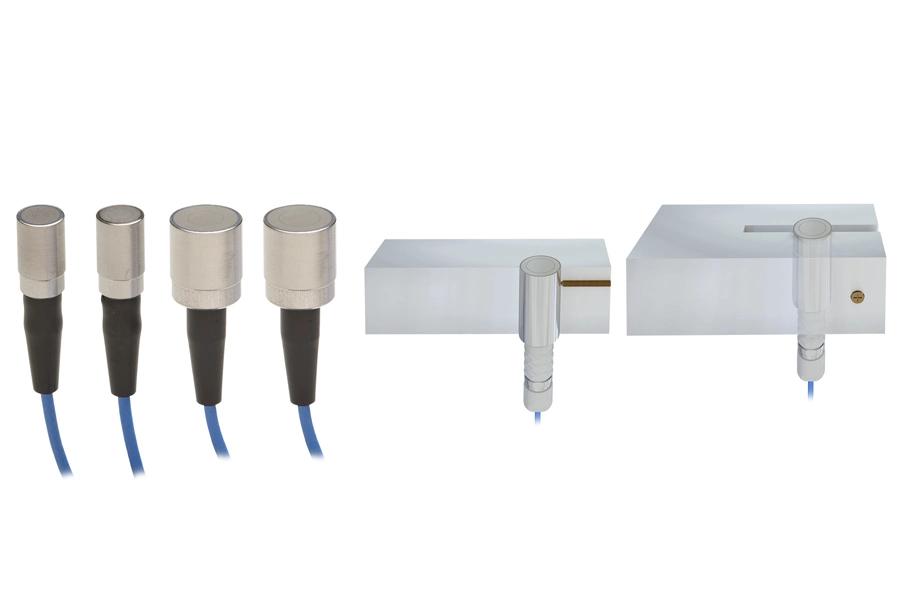

Циліндричні датчики з вбудованим кабелем

Асортимент capaNCDT сенсорів Micro‑Epsilon – сенсори + контролери модульної серії

Характеристики

Діапазони вимірювання (мм): 0.1 | 0.2 | 0.25 | 0.5 | 1 | 1.2 | 2
Лінійність від 0,054 мкм
Температурний діапазон -50 … +200 °C
Діаметр мішені від Ø7 мм
Контролер capaNCDT для подвоєння діапазону вимірювання (знижена точність) або половина діапазону вимірювання (підвищена точність)
Доступні версії, сумісні з вакуумом

Детальніше

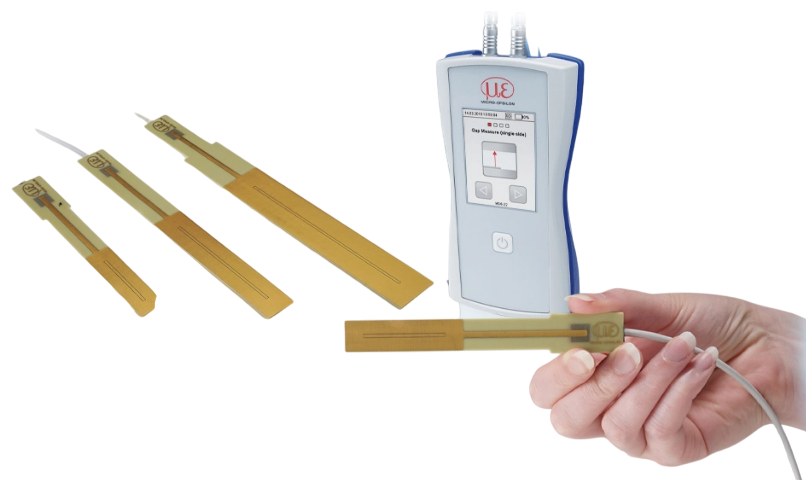

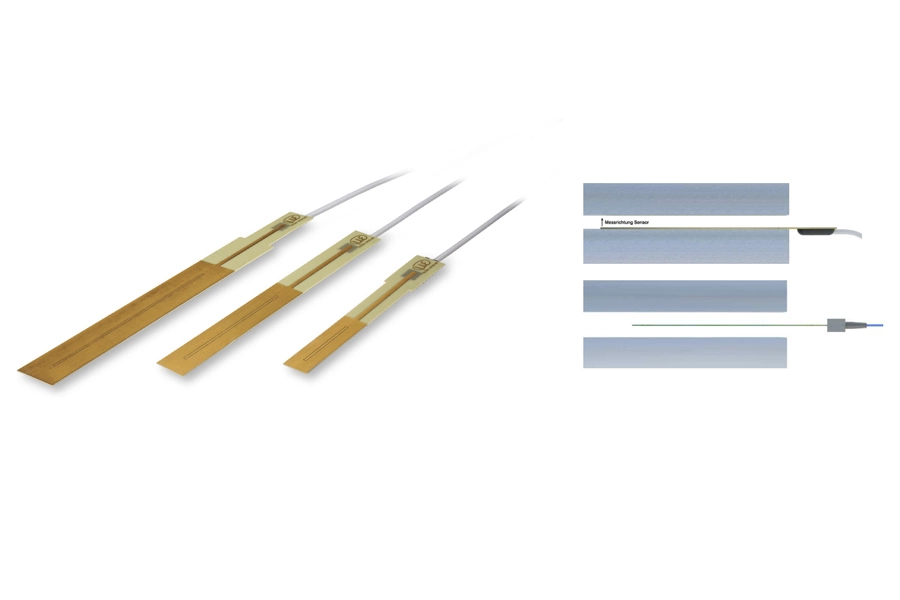

Датчик зазору

Характеристики

Діапазони вимірювання (мм): 0.5 | 1
Лінійність від 0,5 мкм
Температурний діапазон -50 … +100 °C
Діаметр мішені від прибл. 8 x 9 мм
Ідеально підходить для вимірювання зазорів

Завантажити

Детальніше

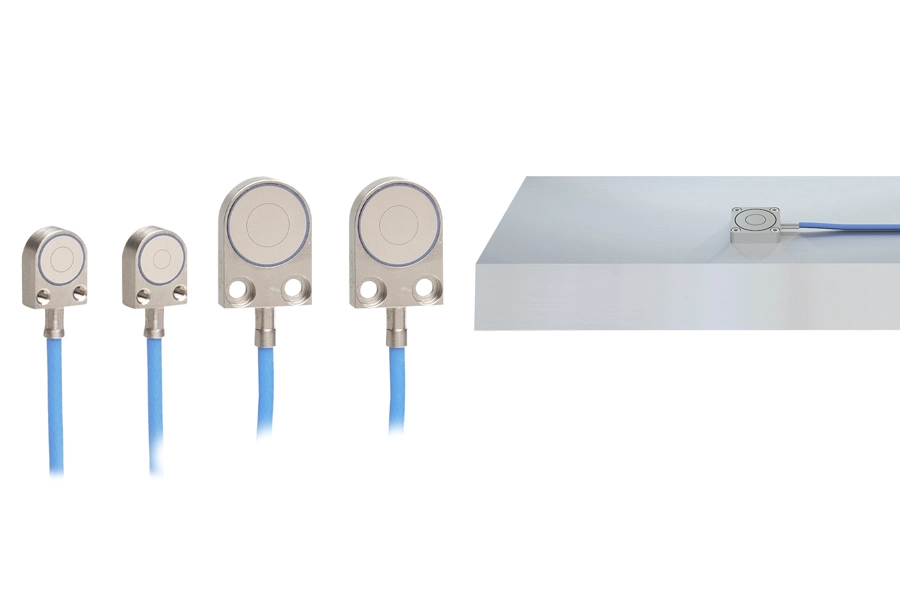

Плоскі датчики з інтегрованим кабелем

Характеристики

Діапазони вимірювання (мм) 0,2 | 0,5 | 1 | 1,2 | 2 | 3
Лінійність від 0,05 мкм
Температурний діапазон -50 … +200 °C
Діаметр мішені від Ø7 мм
Контролер capaNCDT для подвоєння діапазону вимірювання (знижена точність) або половина діапазону вимірювання (підвищена точність)
Доступні версії, сумісні з вакуумом
Плоска конструкція забезпечує компактну установку

Детальніше

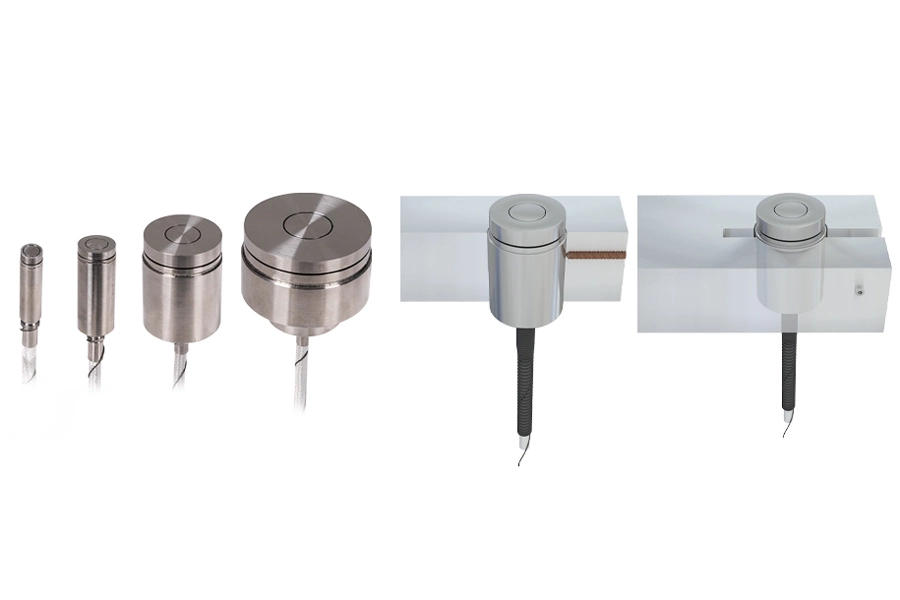

Ємнісні високотемпературні датчики

Характеристики

Діапазони вимірювання (мм): 1 | 2 | 5 | 10
Лінійність від 0,5 мкм
Широкий температурний діапазон -50 … +800 °C
Діаметр мішені від Ø8 мм
Подвійний діапазон вимірювання (знижена точність) або половинний діапазон вимірювання (підвищена точність) за допомогою контролера capaNCDT

Детальніше

FAQ про серію capaNCDT sensors

Які типи вимірювань підтримує серія capaNCDT?

Капацитивні сенсори серії capaNCDT призначені для точного безконтактного вимірювання відстані, позиції та товщини провідних або непровідних об’єктів без необхідності додаткового заземлення. Відмінна стабільність сигналу навіть у вібраціях чи магнітних полях.

Який діапазон робочих вимірів і точності?

Діапазон сенсорів – від 0.05 мм до 10 мм; лінійність до 0.025 µm, роздільність до 0.0375 nm. Стабільність навіть у температурному діапазоні до ±5 ppm.

Чи можна замінювати сенсори без калібрування?

Так. Унікальна технологія дозволяє заміну сенсорів capaNCDT на місці без додаткової калібрування — лише декілька секунд потрібно для автолініаризації.
