capaNCDT DTV – система вимірювання Disc Thickness Variation від Micro‑Epsilon

capaNCDT DTV — це професійна система від Micro‑Epsilon для вимірювання Disc Thickness Variation (варіації товщини гальмівних дисків) безконтактним методом. Комплект постачання включає портативний кейс, мультисенсор CSH1,4FL, програмне забезпечення та інтерфейс Ethernet/EtherCAT. Ідеальна для стендів, тестів у дорозі та сервісних центрів.

Вимірювання відхилення товщини диска

Опис

Завантажити

Серія capaNCDT DTV призначена для безконтактного виявлення варіації товщини дисків (DTV). Доступні ємнісні датчики для багатоколійних вимірювань і кейс для перенесення з повним вимірювальним каналом для мобільного використання.

У системі вимірювання DTV capaNCDT ємнісні датчики переміщення визначають товщину гальмівних дисків з обох боків на основі принципу різниці. Під час обертання гальмівного диска відхилення товщини визначається по окружності всього диска. Використання декількох датчиків попарно або багатоканального датчика CSH1,4FL робить можливим вимірювання товщини на декількох доріжках. Вимірювання товщини можна проводити на випробувальних стендах, під час дорожніх випробувань або в автомайстернях. Кейс DTV призначений для мобільного використання, наприклад, для забезпечення якості та гарантійних претензій.

Характеристики

Безконтактне вимірювання DTV
Багатоколійні вимірювання товщини
Динамічні вимірювання до 20 кГц
Міцна конструкція датчика для тривалої експлуатації
Комплексне програмне забезпечення
Оцінка результатів вимірювань в реальному часі
Простота використання через веб-інтерфейс
Аналогові інтерфейси, Ethernet, EtherCAT

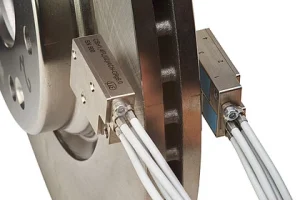

Надійний багатоканальний датчик для випробувальних стендів і дорожніх випробувань

Інноваційний багатоканальний датчик CSH1, 4FL містить чотири ємнісних датчика в одному компактному корпусі. Таким чином можна синхронно виявляти чотири доріжки на гальмівному диску. Дзеркально перевернуті моделі датчиків, встановлені на протилежних сторонах гальмівного диска, забезпечують точне вимірювання товщини. Спеціальна керамічна підкладка захищає датчики від механічних і термічних навантажень, а також забезпечує високу температурну стабільність, що дозволяє отримувати точні результати вимірювань при коливаннях температури навколишнього середовища.

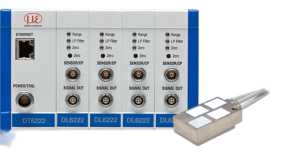

У поєднанні з контролером DT6220 можна синхронно конфігурувати і обробляти чотири канали датчиків. Завдяки широкій смузі пропускання можливі динамічні вимірювання до 5 кГц (-3 дБ). Виведення даних здійснюється через аналоговий вихід або цифровий інтерфейс Ethernet/EtherCAT. Інтуїтивно зрозумілий веб-інтерфейс забезпечує швидке і просте налаштування і конфігурацію датчика і контролера.

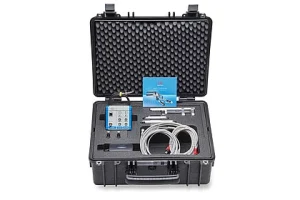

Кейс для мобільного використання

Кейс містить 2-канальний контролер з ліцензією на програмне забезпечення, два ємнісних датчика з відповідним кабелем і комплект кронштейнів. Кейс дозволяє проводити вимірювання товщини гальмівних дисків за короткий проміжок часу. Дані DTV можна оцінювати за допомогою ПК або ноутбука. Контролер активується для програмного забезпечення для вимірювання зміни товщини дисків від Micro-Epsilon. За допомогою спеціальних функцій можна приховати отвори гальмівних дисків. Інтелектуальні алгоритми дозволяють проводити універсальні оцінки без необхідності використання додаткового датчика.

Документ	Мова
Data sheet capaNCDT DTV	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

FAQ про capaNCDT DTV

Що таке Disc Thickness Variation (DTV)?

DTV – це нерівномірність товщини диска, що може викликати шум або зношення гальм. Система capaNCDT DTV визначає цю варіацію шляхом безконтактного вимірювання на обох сторонах диска й аналізу різниці сигналів.

Які сенсори використовуються і скільки каналів підтримується?

Використовується мульти-трек сенсор CSH1,4FL (до 4 сенсорів): окремі канали на різних ділянках диска для синхронного вимірювання варіації по колу.

Яка швидкість та частота вимірювань?

Система забезпечує динамічні вимірювання до 20 kHz, що дозволяє захоплювати варіацію товщини в реальному часі при оберті диска.

Які є інтерфейси для інтеграції?

Підтримуються Ethernet, EtherCAT та аналогові виходи. Інтерфейси зручно конфігурувати через веб-інтерфейс.

Як забезпечується мобільність системи?

Система постачається в захисному портативному кейсі з контролером, сенсорами, кабелями та програмним забезпеченням для мобільного тестування в польових умовах.
