capaNCDT 6228 – високотемпературна капацитивна система Micro‑Epsilon

capaNCDT 6228 – це унікальна капацитивна система Micro‑Epsilon, яка працює у середовищах до +800 °C. Підтримує 1–4 канали, роздільність до 10 нм, інтерфейси Ethernet/EtherCAT, аналоговий вихід. Ідеальна для вимірювань на розпечених металах, склі, кераміці, гальмівних дисках – де інші сенсори безсилі.

Ідеально підходить для високотемпературних застосувань

Діапазон вимірювання: 1 – 20 мм
Роздільна здатність: 0,01 мкм
Частотна характеристика: 1 кГц

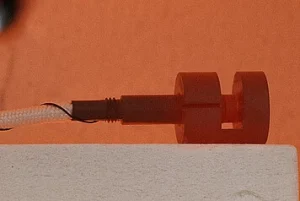

Ємнісні високотемпературні датчики до 800 °C

Опис

Завантажити

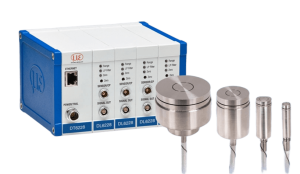

Нова система ємнісних датчиків capaNCDT 6228 призначена для вирішення завдань вимірювання при температурі навколишнього середовища до +800 °C. До потужного контролера можна одночасно підключити до чотирьох високотемпературних датчиків серії CSE/HT. Інтегрований кабель високотемпературного датчика компенсує перешкоди від електричних або магнітних полів. Крім того, виміряні дані виводяться як в аналоговому, так і в цифровому вигляді через сучасні інтерфейси, такі як Ethernet і EtherCAT.

Характеристики

Точне вимірювання відстані при екстремальних температурах навколишнього середовища від -50 °C до 800 °C
Роздільна здатність від 10 нм
Частотна характеристика 1 кГц (-3 дБ)
Аналоговий вихід 0 … 10 В / 4 … 20 мА
Цифровий інтерфейс: Ethernet (з контролером DT6228) / Ethernet і EtherCAT (з контролером DT6238)
До 4-х вимірювальних каналів на контролер
Синхронізація більше 4-х вимірювальних каналів з контролером DT6238

Найвища точність при екстремальних температурах

Високотемпературні датчики capaNCDT CSE/HT використовуються для вимірювань при температурі навколишнього середовища від -50 °C до +800 °C. Завдяки високій температурній стабільності та винятково високій лінійності вимірювальна система забезпечує точні результати навіть у складних умовах навколишнього середовища. Крім того, доступні датчики охоплюють діапазони вимірювання від 1 мм до 20 мм.

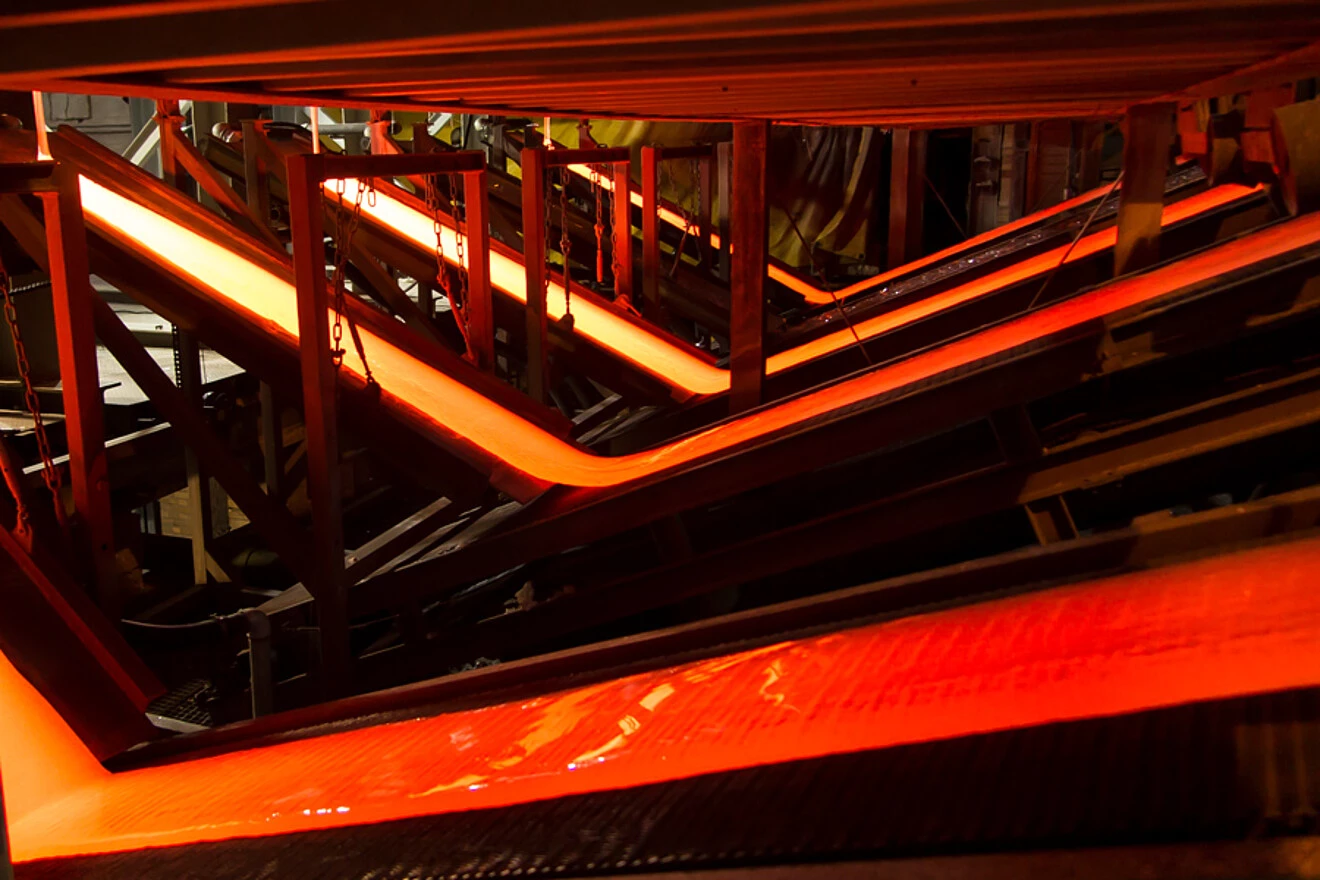

Ідеально підходить для вимірювання відстані і товщини при високих температурах навколишнього середовища

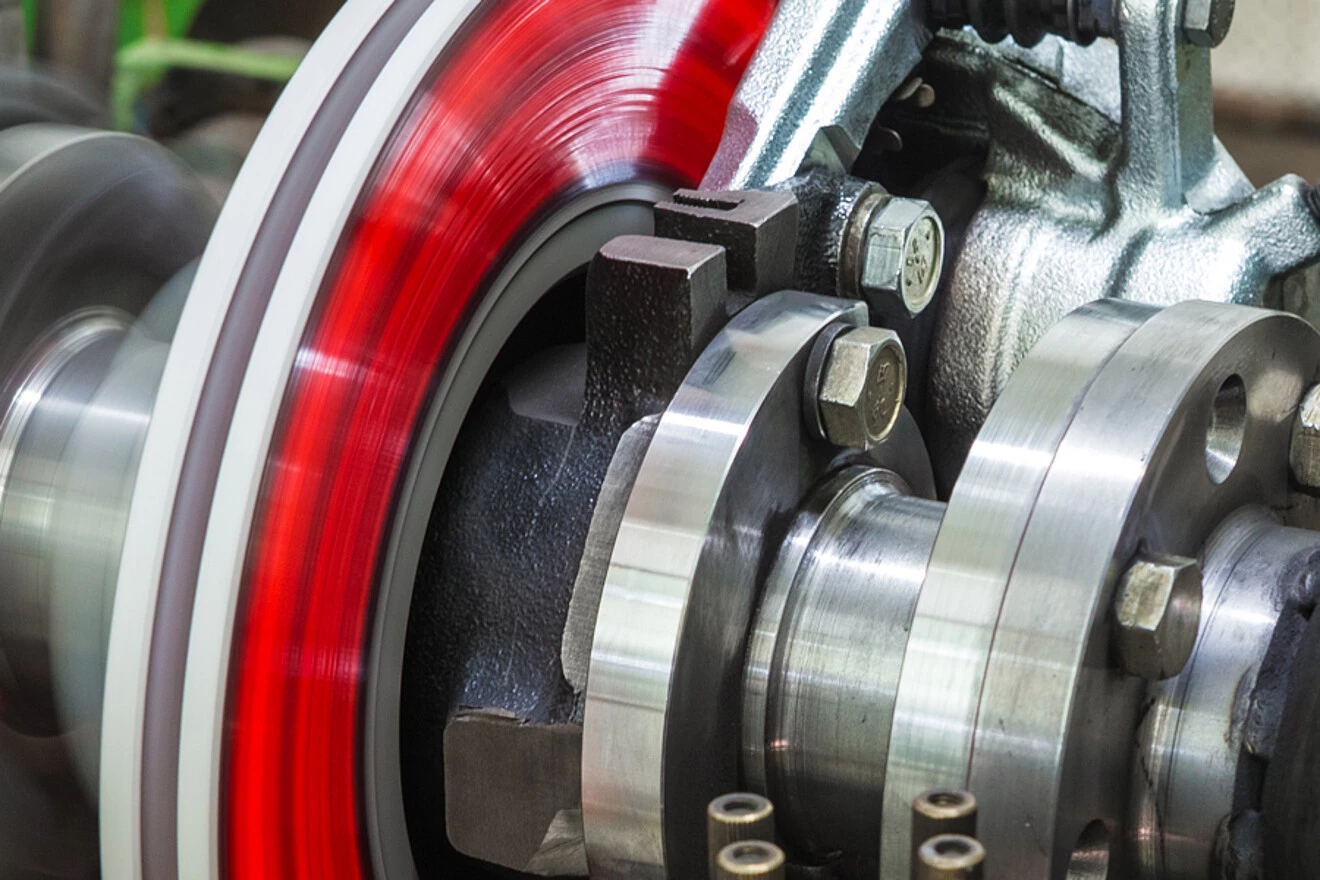

CapaNCDT 6228 використовується, серед іншого, для вимірювання товщини гальмівних дисків, що світяться з двох сторін, і для контролю рівня флоат-скла. Крім того, надзвичайно хороша температурна стабільність забезпечує високу точність вимірювань.

Контролер capaNCDT 6228 з інтерфейсами EtherCAT та Ethernet для підключення до 4 сенсорів

Простота використання через веб-інтерфейс

Завдяки зручному веб-інтерфейсу для повного налаштування контролера і датчиків не потрібне додаткове програмне забезпечення. Веб-інтерфейс доступний через Ethernet і містить всі налаштування для capaNCDT 6228 / 6338. Таким чином, фільтри, арифметичні операції та інші параметри можуть бути легко збережені в контролері.

Документ	Мова
Data sheet capaNCDT 6228	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

FAQ про capaNCDT 6228 (високотемпературна версія до +800 °C)

Для яких умов призначена модель 6228?

capaNCDT 6228 — спеціальна високотемпературна система, призначена для роботи при температурі навколишнього середовища до +800 °C. Уряджена для вимірювань на розпечених поверхнях, наприклад, скла або гальмівних дисків.

Які діапазони і датчики підтримуються?

Система підтримує датчики CSE/HT із діапазоном 1–20 мм (номінальний та розширений), включаючи 1 мм, 2 мм, 5 мм та 10 мм.

Яка роздільність та швидкість оновлення сигналу?

Роздільність становить до 10 nm. Частота відгуку – 1 kHz (–3 dB).

Які інтерфейси доступні?

Можливий аналоговий вихід (0–10 V або 4–20 mA) або цифровий через Ethernet (модель DT6228) або EtherCAT (DT6238). У DT6238 до 4 сенсорів можна синхронізувати одночасно.

Як забезпечена стабільність при високих температурах?

Використовуються сенсори з інтегрованими високотемпературними кабелями, що знижують вплив електромагнітних завад і забезпечують стабільність сигналу навіть при +800 °C.
