Ємнісні датчики

capaNCDT 6200

Name: capaNCDT 6200
Brand: Anwit
SKU: 4840
Price: 1.00 UAH
Availability: PreOrder

Ідеально підходить для високоточних багатоканальних вимірювань

Діапазон вимірювань: 0,05 – 10 мм
Роздільна здатність: 0,0002 мкм
Частотна характеристика: 5 | 20 кГц

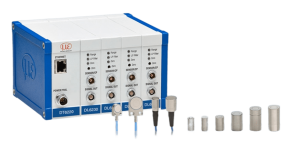

Модульна багатоканальна вимірювальна система для найвищої точності

Опис

Завантажити

capaNCDT 6200 – це перша повністю модульна багатоканальна вимірювальна система. Контролер може бути розширений до 4 каналів і тому підходить для гнучких застосувань. Всі ємнісні датчики переміщення Micro-Epsilon можуть працювати з контролером capaNCDT 6200. Вбудований інтерфейс Ethernet підтримує налаштування параметрів і вимірювання через веб-інтерфейс. Демодулятор DL6230 забезпечує вимірювання з високою роздільною здатністю. Для високошвидкісних вимірювань до 20 кГц доступна система capaNCDT 6222.

Характеристики

Діапазони вимірювання (мм): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
Роздільна здатність макс. 0,2 нм (з DL6230)
Лінійність макс. 0,01 мкм
Частотна характеристика до 20 кГц (-3 дБ)
Швидкість передачі даних (цифровий вихід) 3,9 кГц
Модульний – розширюється до 4 каналів
Аналоговий вихід (напруга / струм)
Інтерфейс Ethernet/EtherCAT
Проста конфігурація через веб-інтерфейс
Вбудовані інтерфейси EtherCAT і PROFINET

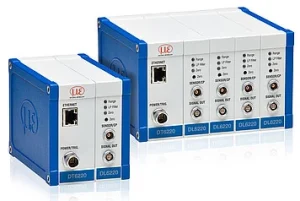

Вимірювальна система складається з одного контролера і відповідного демодулятора для датчика. Модульна конструкція дозволяє в будь-який момент розширити систему до чотирьох вимірювальних каналів. Тому додатковий демодулятор інтегрований. Компактний контролер можна використовувати як настільний, настінний або на DIN-рейку за допомогою адаптера. CapaNCDT 6200 сумісний з усіма моделями датчиків Micro-Epsilon.

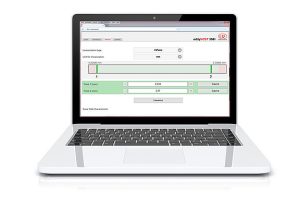

Простота використання через веб-інтерфейс

Завдяки зручному веб-інтерфейсу весь процес конфігурації контролера і датчиків здійснюється без використання додаткового програмного забезпечення. Доступ до веб-інтерфейсу здійснюється через Ethernet і надає можливості налаштування та конфігурації фільтрів, арифметичних зв'язків та інших параметрів.

Документ	Мова
Data sheet capaNCDT 6200	English
Data sheet capaNCDT 6222	English
Data sheet Mounting frame for two-sided thickness measurements	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

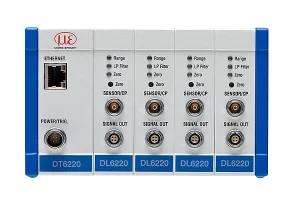

Ємнісна стандартна вимірювальна система: Контролери DT6220 / DT6230 з демодулятором DL6220

Характеристики

- Динамічна роздільна здатність 0,02 % FSO (5 кГц)
- Частотна характеристика 5 кГц (-3 дБ)
- Аналоговий вихід 0...10В (захист від короткого замикання), 4...20мА
- Цифровий інтерфейс Ethernet (з контролером DT6220); Ethernet і EtherCAT з контролером DT6230
- Спеціальна настройка: до потрійної стандартної довжини кабелю

Детальніше

Ємнісний демодулятор DL6220 використовується для численних завдань вимірювання ємності, забезпечуючи високу роздільну здатність і стабільність сигналу. Крім аналогових виходів, демодулятор оснащений, в залежності від варіанту контролера, цифровим інтерфейсом Ethernet або Ethernet/EtherCAT. Демодулятор DL6220 сумісний з усіма датчиками і кабелями серії capaNCDT.

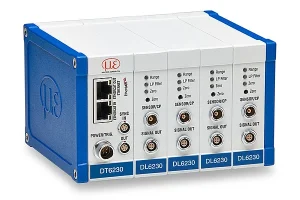

Ємнісна система для високої роздільної здатності: Контролер DT6220 / DT6230 з демодулятором DL6230

Характеристики:

- Динамічна роздільна здатність 0,005 % FSO (5 кГц)
- Частотна характеристика 5 кГц (-3 дБ)
- Аналоговий вихід 0...10В (захист від короткого замикання), 4...20мА
- Цифровий інтерфейс Ethernet (з контролером DT6220); Ethernet і EtherCAT з контролером DT6230
- Спеціальна настройка: до потрійної стандартної довжини кабелю

Детальніше

Ємнісний демодулятор DL6230 використовується для задач вимірювання з високою роздільною здатністю і може застосовуватися в синхронному режимі. Крім аналогових виходів, демодулятор також оснащений, в залежності від варіанту контролера, цифровим інтерфейсом Ethernet або Ethernet/EtherCAT. Демодулятор DL6230 сумісний з усіма датчиками і кабелями серії capaNCDT.

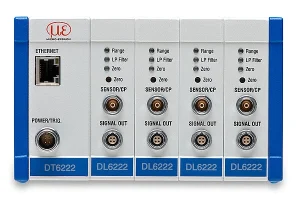

Ємнісний контролер для динамічних вимірювань до 20 кГц (-3 дБ) - контролер capaNCDT 6222

Характеристики

- Динамічна роздільна здатність 0,05 % FSO (20 кГц)
- Частотна характеристика 20 кГц (-3 дБ)
- Аналоговий вихід 0...10В (захист від короткого замикання), 4...20мА
- Цифровий інтерфейс Ethernet
- Спеціальна настройка: до подвійної стандартної довжини кабелю (з демодулятором DL6222/ECL2)

Детальніше

Ємнісний контролер DT6222 використовується для динамічних задач вимірювання ємності. Частотна характеристика до 20 кГц (-3 дБ) забезпечує надійний моніторинг швидких процесів. Крім аналогових виходів, контролер також оснащений цифровим інтерфейсом Ethernet. Контролер DT6222 сумісний з усіма датчиками і кабелями серії capaNCDT.

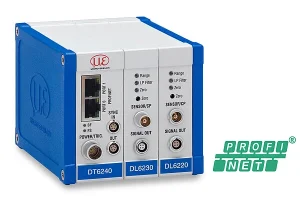

Ємнісна стандартна вимірювальна система з PROFINET: Контролер DT6240 з демодулятором DL6220 і DL6230

Характеристики:

- Промисловий інтерфейс Ethernet PROFINET
- Модульний з можливістю розширення до 4 каналів
- Синхронізація
- Роздільна здатність динамічна 0,005% d.m. (5 кГц)
- Аналоговий вихід 0 ... 10 В (захист від короткого замикання, 4 ... 20 мА)
- Спеціальна настройка: до 3 разів більше стандартної довжини кабелю

Детальніше

Ємнісний контролер DT6240 з інтегрованим інтерфейсом PROFINET Industrial Ethernet дозволяє безпосередньо інтегрувати всі характеристики датчика в ваш ПЛК через PROFINET без додаткових інтерфейсних модулів. Вимірювальна система з модульною конструкцією особливо вражає своїм співвідношенням ціни та якості. Контролер DT6240 сумісний з усіма датчиками і кабелями серії capaNCDT.

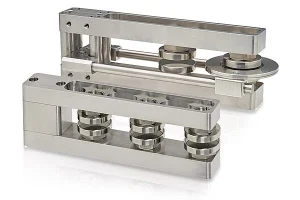

Монтажна рама для двостороннього вимірювання товщини MA-CS-3 / MA-CS-2-C

Характеристики:

- Багатоколійне вимірювання товщини до 3 точок одночасно
- Висока температурна стабільність для точних вимірювань при температурах до 100 °C
- Придатний для вакууму
- Надзвичайно компактна конструкція
- Легка інтеграція і модернізація в існуючі системи
- Сумісність з датчиками capaNCDT
- Конструкція, що калібрується, для високої точності вимірювань товщини

Детальніше

Монтажна рамка призначена для використання з ємнісними датчиками для двостороннього вимірювання товщини і допомагає вирівняти між собою точки вимірювання. Рама дозволяє датчикам лежати точно на одній осі, що означає, що точки вимірювання розташовані конгруентно. Це запобігає вимірюванням зі зміщенням, а надійний результат вимірювань досягається з максимально можливою точністю. Монтажні рами забезпечують місце для розміщення до 6 датчиків. Два датчики утворюють одну точку вимірювання.
