capaNCDT 61x4 – активна капацитивна система з довгим кабелем до 15 м

capaNCDT 61×4 – активна капацитивна система Micro‑Epsilon з довгим кабелем до 15 м, що забезпечує резолюцію до 0.3 µm і лінійність ≤2 µm. Ідеальна для застосувань на роботах та автоматичних ланцюгах: сигнал без стабілізації на довгому кабелі та можливість підключення через аналог або RS‑485.

Активні ємнісні датчики для довгих ліній передачі сигналу

Опис

Завантажити

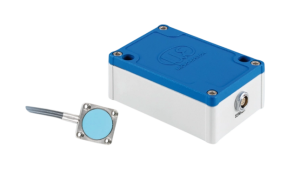

capaNCDT DT61x4 – це активна ємнісна система для вимірювання переміщення, відстані та положення. Складається з датчика з вбудованим попереднім підсилювачем, міцного кабелю і компактного контролера, вимірювальна система відразу готова до використання без будь-якого калібрування на місці. Вимірювальна система доступна з кабелем довжиною до 15 м і ідеально підходить для цілей автоматизації. Система capaNCDT 61×4 особливо підходить для автоматизованого виробництва роботів і завдань вимірювання за допомогою ланцюга перетягування. Крім того, він використовується в машинобудуванні та виробництві напівпровідників. Для забезпечення оптимальної якості сигналу необхідна довжина кабелю вже відкалібрована на заводі.

Характеристики

Діапазони вимірювання (мм): 2
Лінійність макс. 2 мкм
Роздільна здатність макс. 0,3 мкм
Інтерфейс RS485 або аналоговий вихід
Ідеально підходить для довгих шляхів передачі сигналу до 15 м
Міцний сенсорний кабель для використання на причіпних ланцюгах і роботахПроста інтеграція завдяки гнучкій прокладці кабелю
Найвища стабільність сигналу навіть при русі сенсорного кабелю

Надійні кабелі для роботів і тягових ланцюгів

Завдяки високій гнучкості та довжині до 15 м, міцні кабелі capaNCDT 61×4 ідеально підходять для виконання вимірювальних завдань на роботах і в техніці автоматизації.

Компактний і надійний датчик площини

Активний плоский датчик має корпус з нержавіючої сталі та керамічний чутливий елемент. Кабель, інтегрований з боку датчика, забезпечує значні переваги: він значно зменшує необхідний монтажний простір, одночасно підвищуючи механічну стійкість датчика.

Документ	Мова
Data sheet capaNCDT 61x4	English
Catalog capaNCDT (Capacitive displacement sensors and systems)	English

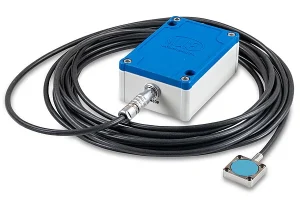

Активна система вимірювання ємності з аналоговим виходом - capaNCDT 6114

Характеристики:

- Діапазони вимірювання (мм): 2
- Лінійність макс. 2 мкм
- Роздільна здатність макс. 0,3 мкм
- Аналоговий вихід 0 ... 10 В (захист від короткого замикання), опціонально: ±5 В, 10 ... 0 В

Детальніше

Ємнісна вимірювальна система capaNCDT 6114 забезпечує високу універсальність застосування завдяки довгій лінії передачі сигналу. Завдяки міцному кабелю довжиною до 15 м система ідеально підходить для роботи з ланцюгами та роботами. Навіть при русі сенсорного кабелю досягаються точні результати вимірювань з найвищою стабільністю сигналу. CapaNCDT 6114 забезпечує аналоговий вихід 0 … 10V.

Активна система вимірювання ємності з інтерфейсом RS485 - capaNCDT 6124

Характеристики:

- Діапазони вимірювання (мм): 2
- Лінійність макс. 2 мкм
- Роздільна здатність макс. 0,3 мкм
- Інтерфейс RS485

Детальніше

Ємнісна вимірювальна система capaNCDT 6124 пропонує високу універсальність застосування завдяки довгому шляху передачі сигналу. Завдяки міцному кабелю довжиною до 15 м система ідеально підходить для ланцюгів і роботів. Навіть при русі сенсорного кабелю досягаються точні результати вимірювань з найвищою стабільністю сигналу. Вимірювальна система capaNCDT 6124 забезпечує аналоговий вихід через цифровий інтерфейс RS485.

FAQ про capaNCDT 61x4

Чому саме 61x4?

Це активна капацитивна система з вбудованим преампом і кабелем до 15 м, що забезпечує стабільність сигналу в рухомих умовах без додаткової калібрування на місці.
