BK Connect Type 8420 — Модальний аналіз (Modal Analysis)

Програмне забезпечення BK Connect Modal Analysis виконує класичний модальний аналіз шляхом вилучення модальних параметрів з функцій частотних характеристик (ФЧХ), отриманих за допомогою збудження конструкції за допомогою ударного молотка або модального шейкера.

Інтуїтивно зрозумілий графічний інтерфейс користувача (GUI) з легкими можливостями налаштування, розроблений для оптимізації процесу аналізу. Він покроково супроводжує вас через всі етапи, надаючи візуальний зворотний зв’язок: від перевірки вимірювань і налаштування параметрів до вибору режиму, валідації аналізу та створення звітів. Такий підхід дозволяє операторам і інженерам регулярно виконувати модальний аналіз, водночас забезпечуючи високий рівень гнучкості для досвідчених фахівців.

ОСНОВНІ ХАРАКТЕРИСТИКИ

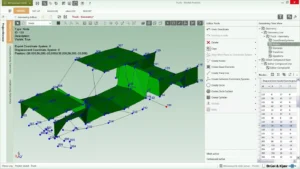

• Інструменти для побудови геометрії (з моделюванням зверху вниз або знизу вгору), а також імпорт тестових геометрій та їх розбиття на секції.
• Виділення та перевірка модальних параметрів за допомогою індикаторів режимів (MIF), одно- та багатостепеневих моделей (SDOF і MDOF).

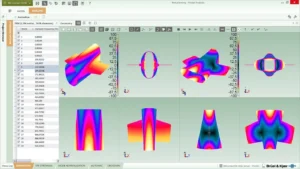

• Різні типи анімації для аналізу та документування результатів.

МОЖЛИВОСТІ

• Перевірка та аналіз вимірювань із урахуванням геометрії
• Анімація на основі функцій для налаштування експерименту та перевірки вимірювань

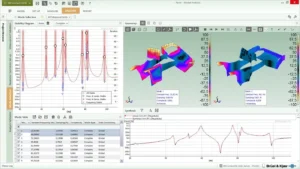

• Чіткі діаграми стабільності для полегшеного огляду та вибору модальних форм
• Синтез функцій частотної характеристики (FRF), включаючи функцію похибки та критерії відповідності частотної характеристики (FRAC)
• Розширений набір функцій індикаторів мод (MIF), інструментів апроксимації (кривих) та засобів валідації аналізу:
  • Функція індикатора нормальних мод (NMIF) та функція індикатора потужності мод (PMIF)
  • Однорежимні (SDOF) та багаторежимні (MDOF) інструменти апроксимації
  • Локальна та глобальна апроксимація кривих
  • Діаграма стабільності з покращеним розв’язанням мод
• Валідація аналізу: AutoMAC, CrossMAC, графік комплексності та геометричний графік CoMAC
• Підтримка як автономного додатка із сумісністю з існуючими системами збору даних

ДОДАТКОВІ МОЖЛИВОСТІ

• Визначення модальних параметрів на основі багатопосилальних (polyreference) ударних або вібростимулюючих вимірювань (аналіз MIMO) — BK Connect Advanced Modal Analysis Type 8420-A. Розширює набір MIF, методів визначення модальних параметрів (апроксиматорів) та інструментів валідації
• Геометрично орієнтовані вимірювання для ударних та вібростимулюючих аналізів, а також вимірювання за методом ступінчастої синусоїди — BK Connect Structural Measurements Type 8411 та BK Connect Advanced Sine Measurements Type 8412
• Імпорт моделей скінченних елементів із Nastran, Ansys та Abaqus для планування експериментів та їх валідації — BK Connect Finite Element Interfaces Types 8400-D/E/F
• Кореляція моделей між експериментальними даними та результатами моделювання скінченними елементами — BK Connect Correlation Analysis Type 8421

ВИМОГИ

• BK Connect Data Viewer Type 8400
• BK Connect Geometry Type 8410
• Класичний модальний аналіз із одним еталонним вимірюванням FRF
• Оцінка модальних параметрів для використання в кореляції моделі скінченних елементів (FE), оновленні моделей, перевірці конструкції, пошуку несправностей, бенчмаркінгу та контролі якості
• Планування експериментів та їх валідація з використанням результатів аналізу скінченних елементів (FEA)

BK Connect Type 8420 — стандарт для модального аналізу, що охоплює весь процес: від FRF-вимірювань (молоток чи шейкер) до валідації результатів через MAC та stability. Інструмент допомагає оптимізувати конструкції, знизити вібрації, уникнути небажаних резонансів та підвищити довговічність обладнання.
