Розширений модальний аналіз – 8420-A

Цей додаток до BK Connect Modal Analysis Type 8420 розширює можливості аналізу динаміки конструкцій шляхом додавання багатовказівкового аналізу на основі даних від кількох модальних шейкерів або ударного молотка для збудження конструкції з використанням тривісних або декількох одновісних акселерометрів як опорних каналів.

Програмне забезпечення включає передові функції, такі як найкращі у своєму класі функції модальних індикаторів (MIFs), методи апроксимації (curve-fitters) та інструменти валідації, що забезпечують точні результати навіть у складних випадках – наприклад, при аналізі сильно загасаючих, складних або спряжених мод.

ІНТЕГРАЦІЯ З ІНШИМИ ІНСТРУМЕНТАМИ

Цей додаток зазвичай використовується разом із:

• BK Connect Structural Measurements – Hammer and Shaker Type 8411
• BK Connect Advanced Sine Measurements Type 8412

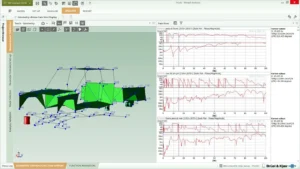

для налаштування випробувань, проведення вимірювань і перевірки їхньої коректності через інтуїтивно зрозумілий інтерфейс із прив’язкою до геометрії.

ПОТУЖНЕ ПЛАНУВАННЯ ВИПРОБУВАНЬ

З BK Connect Advanced Modal Analysis користувач отримує всі необхідні інструменти для якісного планування модальних випробувань та аналізу результатів, зокрема:

• засіб вибору вузлів геометрії для декомпозиції скінченно-елементної моделі до вимірювальної геометрії,
• добірку найефективніших MIF-функцій, алгоритмів апроксимації та інструментів валідації, що дозволяє впевнено працювати навіть у найскладніших сценаріях.

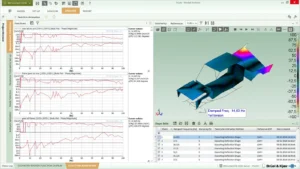

ОСНОВНІ МОЖЛИВОСТІ

Програмне забезпечення додає до BK Connect Modal Analysis Type 8420 наступні розширення:

• Завдання вибору вузлів геометрії для декомпозиції скінченно-елементної моделі (FE) до випробувальної геометрії
• MIF-функції:
  • Complex MIF (CMIF) — комплексна функція модального індикатора
  • Multi-variate MIF (MMIF) — багатовимірна функція модального індикатора

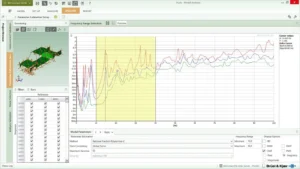

• Методи апроксимації (Curve-fitting):
  • MDOF апроксимація (многодобнісна): Polyreference Time та Polyreference Frequency (без обмеження за опорними каналами), Rational Fraction Polynomial-Z (RFP-Z), Eigensystem Realization, Alias-Free Polyreference (AFPoly™)
  • Локальне рішення з апроксимацією RFP-Z

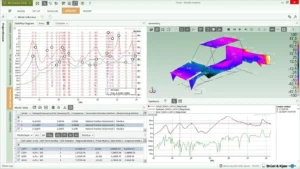

  • Діаграма стабільності з розширеним рішенням мод (Enhanced Mode Solution) на основі RFP-Z

ДОДАТКОВІ МОЖЛИВОСТІ

• Проведення вимірювань, керованих геометрією: удари молотком, збудження вібратором, а також синусоїдальні вимірювання зі змінним кроком — за допомогою модулів Type 8411 та Type 8412
• Імпорт скінченно-елементних моделей Nastran, Ansys та Abaqus — через BK Connect Finite Element Interfaces Type 8400-D/E/F

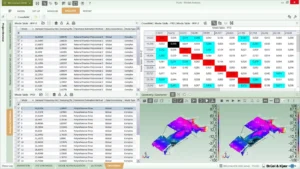

• Кореляція моделі: зіставлення результатів випробувань із результатами FE-моделювання — BK Connect Correlation Analysis Type 8421
• Класичний багатовказівковий модальний аналіз на основі виміряних частотних характеристик (FRF), наприклад, для декореляції тісно спряжених мод
• Оцінка модальних параметрів для:
  • кореляції та актуалізації FE-моделей,
  • верифікації конструкцій,
  • діагностики,
  • порівняльного аналізу (бенчмаркінгу),
  • контролю якості
• Планування та валідація випробувань на основі результатів FE-аналізу
