BK Connect Type 8401 - Hardware Setup

BK Connect Hardware Setup розроблений таким чином, щоб інженери з випробувань та фахівці могли створювати і зберігати власні багаторазові налаштування без прив’язки до інших ліцензій на збір даних або аналіз. Налаштування можуть бути завантажені і використані технічним персоналом в лабораторії або на місці, де необхідно провести тестування.

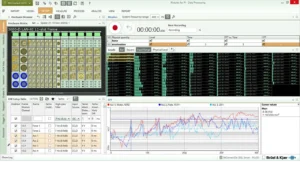

Дизайн інтерфейсу користувача дозволяє швидко конфігурувати набори для спеціальних вимірювань з використанням можливостей датчиків TEDS, перетягуючи датчики з бази даних датчиків і скидаючи їх в налаштування або завантажуючи файл .DBC для конфігурації каналів шини CAN. Додаток складається з таблиці налаштування обладнання (огляд налаштувань) і монітора (відображення в реальному часі підключених передніх панелей).

ДОДАТКОВІ МОЖЛИВОСТІ

Розширена ліцензія BK Connect Type 8401-A додає наступні можливості:

• Налаштування та вимірювання з необмеженою кількістю модулів LAN-XI. Стандартна ліцензія обмежена двома передніми панелями
• Перевірка кріплення акселерометра дає тестувальникам можливість швидко перевірити стан кріплення акселерометрів, гарантуючи, що кожен з них надійно закріплений

Безкоштовна, додаткова, віртуальна ліцензія типу 8401-V може бути додана, щоб дозволити створювати налаштування без підключення до фізичної передньої панелі. Ці налаштування можуть бути збережені і завантажені пізніше, де технічний фахівець може виконати фактичні випробування, коли цінне обладнання стане доступним. Віртуальний інтерфейс налаштовується користувачем на основі конкретного обладнання замовника

• Отримання загальних даних про звук і вібрацію для аналізу за допомогою передніх панелей LAN-XI або LAN-XI Light. Шина CAN і допоміжні вхідні канали також підтримуються на обладнанні, сумісному з LAN-XI або LAN-XI Light
• Створюйте конфігурації налаштувань обладнання в лабораторії або офісі, а потім діліться ними з операторами, які проводять довгострокові, повторювані випробування, спрощуючи роботу тестувальників
• Керуйте датчиками за допомогою бази даних датчиків, додаючи нові датчики або оновлюючи їх відповідно до останніх даних калібрування, щоб легко створювати налаштування з ідеальним поєднанням датчика з вимірюванням
• Поєднуйте з програмою для перегляду даних BK Connect, щоб дозволити операторам швидко та ефективно створювати звіти, що ґрунтуються на визначених спеціалістами шаблонах

Основні можливості

• Підтримка LAN-XI: зʼєднання до двох LAN-XI модулів або одного LAN-XI Light (база); з опцією 8401-A — необмежена кількість.
• Hardware Matrix та HW Setup Table: графічне представлення front-end, LED-статусів, каналів, перегляд стану, переповнень; автоматичне оновлення таблиці.
• Transducer Manager: автоматичне розпізнавання TEDS-датчиків та керування базою перетворювачів, налаштування через drag-and-drop.
• Transducer Verification: перевірка калібрування датчиків; зелений/жовтий/червоний статус пройдено/в процесі/помилка.

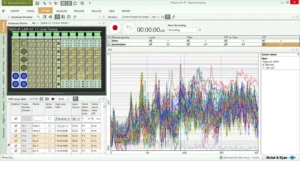

• Реальне моніторинґ: time signal, профіль vs час, рівень, FFT-спектр, 1/3-октава, спектрограма, аудіовідтворення через звук-карту ПК; Simple Recorder для швидкого запису .bkc файлів.
• Generator Setup: можливість налаштування вихідного генератора LAN-XI з подальшим використанням у Standard Measurement або записі.
• CAN-bus та GADI підтримка: імпорт CAN даних через .dbc файли; інтеграція цифрових поміжних параметрів (температура, тиск, швидкість тощо) з таймштампами.
• Virtual Hardware Setup (8401-V): створення віртуальної конфігурації front-end без фізичного підключення — корисно при плануванні.

Переваги

• Швидкий старт тестів: гнучке та прозоре налаштування каналів, перетворювачів і front-end через графічний інтерфейс.
• Мінімізація помилок: автоматичне розпізнавання перетворювачів, перевірка, real-time моніторинг.
• Планування: можливість готувати setup завчасно, без доступу до апаратури (Virtual Mode).
• Розширення: із 8401-A підтримуються великі конфігурації і додаткові діагностичні задачі (Analog diagnostics, Accelerometer Mounting Check).

Сценарії застосування

• Початкове налаштування систем вимірювання: LAN-XI модулі, перетворювачі, сигнали.
• Швидка перевірка апаратури: status-LED, перегляд сигналів, попередній запис.
• Підготовка до великомасштабних тестів без фізичного доступу до стенда — через Virtual Setup.
• Комбінування з іншими модулями — наприклад, Time Data Recorder, Data Processing, для real-time вимірювань.

BK Connect Hardware Setup (Type 8401) створений для швидкого й надійного старту тестів: конфігуруйте front-end, підключайте трансдюсери (включно з TEDS), слідкуйте за сигналами в реальному часі, ведіть простий запис, а також працюйте з віртуальними конфігураціями. Все це робить роботу лабораторії ефективнішою, знижує ризик помилок й пришвидшує підготовку випробувань. Комфортне керування як фізичною, так і віртуальною апаратурою — ключ до якісних результатів в аналізі вібрації й шуму.
