Багатоканальні підсилювачі

PMX універсальний підсилювач

Name: PMX універсальний підсилювач
Brand: Anwit
SKU: 3451
Price: 1.00 UAH
Availability: PreOrder

Вимірюйте та контролюйте в режимі реального часу: PMX – це прецизійна багатоканальна система збору даних, яка особливо добре підходить для вимірювання та моніторингу на випробувальних стендах, машинах і установках, що використовуються для контролю якості.

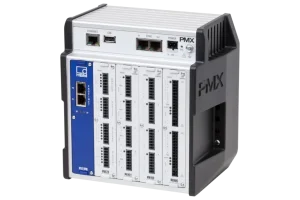

Система збору та контролю даних PMX

Опис

Всі моделі

Завантажити

PMX: Система збору та промисловий контролер – для випробувальних стендів та завдань виробництва

PMX – виключно точна, надійна та гнучка вимірювальна система для обробки великих обсягів даних у багатоканальних системах.

Обробка чи виведення даних здійснюється через промисловий інтерфейс Ethernet. Для діагностики та налаштування доступний простий у використанні веб-інтерфейс.

Невеликі завдання автоматизації можуть бути реалізовані безпосередньо через внутрішній програмний ПЛК відповідно до IEC-61131.

2-16 вимірювальних каналів на модуль (можливість індивідуального розширення)
Клас точності 0,05 з вбудованим протоколом калібрування.
Інтерфейси: Profinet, EtherCAT, Ethernet IP, TCP/IP
Готовий до програм IoT 4.0 (Інтернет речей), таких як дистанційна діагностика, веб-інтеграція

Точний

Безперервне цифрове формування сигналу для датчиків сили, тиску, переміщення та температури, а також датчиків крутного моменту, кута повороту, енкодера та стандартних сигналів
Висока пропускна здатність та частота дискретизації для промислових інтерфейсів Ethernet
Прослідковування всіх даних вимірювань за протоколами калібрування, які зберігаються безпосередньо у пристрої (відповідно EN10204)

Модульний

Індивідуальна конфігурація відповідно до вимірювальних величин з потрібними інтерфейсами.
При використанні декількох модулів PMX: автоматична синхронізація, просте підключення за допомогою кабелю
Доступний драйвер LabVIEW/DIAdem та API

Зручний у роботі

Запуск та діагностика через веб-інтерфейс (WEB-GUI)
Опціонально інтегрований SoftPLC відповідно до IEC-61131
Підтримка автоматичного виявлення датчиків за допомогою TEDS
Зручність у параметризації обчислювальних каналів для обробки та аналізу сигналів

Високоякісна система збору даних проста у використанні: введення в експлуатацію, дистанційна діагностика, параметризація всього ланцюжка вимірювань – все це може бути виконано за допомогою WEB інтерфейсу.

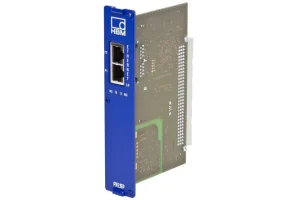

1-PX01EP

Ethernet-IP комунікаційний модуль PMX

PMX Ethernet IP модуль реального часу для слоту 0
Рівень передачі даних Ethernet II, IEEE802.3
Кількість підключень: макс. 8
Швидкість передачі даних 100 Мбіт / 1 кГц, частота кадрів, без CIP-синхронізації.
Ступінь захисту IP20, роз'єм: 2x RJ45, CAT5
Максимальне енергоспоживання: 2 Вт
Живлення через базовий блок PMX

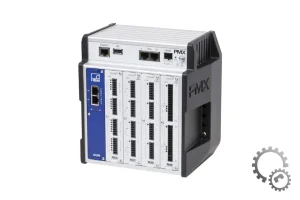

K-PMX

Конфігурований PMX підсилювач

Конфігурована багатоканальна модульна система збору даних: вимірює і контролює в режимі реального часу та ідеально підходить для виробничих процесів і забезпечення якості.

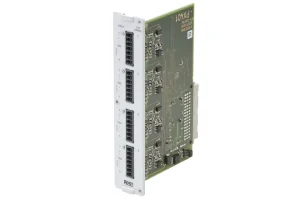

1-PX401

4-канальний модуль підсилювача PMX

напруга +/-10В постійного струму, струм +/-20мА
Підтримує TEDS (1-wire, IEEE1451.4)
Клас точності 0,1, фільтр від 0,1 до 3000 Гц (-3 дБ)
Частота дискретизації 19200Гц, ступінь захисту IP20
Споживана потужність, макс. 1.6W
Живлення через базовий пристрій PMX
Підключення датчика 4x штекерні клеми, 7-контактні
Штекер (Push-In) з входить в комплект

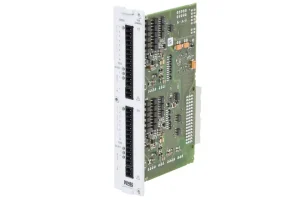

1-PX460

PMX 4x модуль підсилювача частоти PMX

PMX 4-канальний модуль підсилювача частоти для слотів 1-4
для макс. 4-кратного збільшення частоти, крутного моменту або швидкості,
2x інкрементний енкодер (з індексом або без індексу, опорний імпульс),
2х індуктивний енкодер, вхід лічильника, SSI, магнітний датчик,
2x вимірювання ширини імпульсу (ШІМ)
Підтримує ідентифікацію датчика TEDS (IEEE1451.4) 2x TEDS (1-wire)
Конфігурації датчиків можуть бути налаштовані індивідуально для кожного каналу
діапазон вимірювання 2 МГц, фільтр від 0,1 до 6000 Гц (-3 дБ)
регульована частота вимірювання 38,4 кГц або 19,2 кГц,
ступінь захисту IP20, макс. енергоспоживання 3 Вт
Роз'єм датчика: 2 термінали, 13-контактний
Живлення датчика: 2 роз'єми, 2-контактний

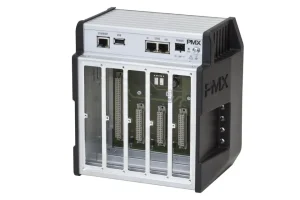

1-WGX001

Настінний корпус 5SL-CODESYS/CAN PMX

Базовий пристрій для монтажу на стіну або DIN-рейку для 5 модулів PMX.
Макс. 16 вимірювальних входів з 24-бітним АЦП і частотою дискретизації до 38,4 кГц на канал.
Підключення для передачі даних Ethernet (IEEE802.3) 10 Base-T / 100
Синхронізація до 20 пристроїв PMX за допомогою кабелю Sync. або через протокол Ethernet NTP
Макс. споживана потужність 12,5 Вт
Ступінь захисту IP20, вага макс. 2750g
Монтаж на DIN-рейку або на стіну
Розміри ШхВхГ: 200 x 200 x 165 мм

Документ	Мова
PMX - Data Sheet (B03579)	English

Завантажити документ

PMX - Data Sheet (B03579)
