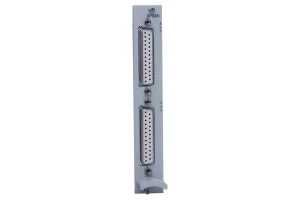

AP836I – плата підключення для 8 потенціометрів в MGCplus

AP836I — це багатоканальна плата з’єднання для модульної системи HBM MGCplus, яка підтримує підключення 8 потенціометрів або активних сенсорів (±500 mV або ±10 V). Клас точності 0.1 %, частота до 500 Hz, довгий кабель — до 200 м. Ідеально підходить у поєднанні з модулем ML801B для побудови професійних DAQ‑ланцюжків.

8-канальна плата для підключення потенціометрів та напруги (±10 В)
Ідентифікація датчиків TEDS
Підключення датчика: 2 роз’єми D-sub 25-контактні
Використовується з підсилювачем ML801B

Технічні характеристики

Аксесуари

Кількість входів	8
Вхід	Опір (PTC, NTC, KTY)
Вихід	Відсутній
Інтерфейс	TCP/IP
Клас точності	0.1
Ступінь захисту	IP20
Частота дискретизації	2.4 кГц
Можливості у реальному часі	Відсутні

Код продукту	Опис
2-9278.0293	Штекер D-sub з кришкою, 25 полюсів
1-ML801B	8 канальний підсилювач

Завантажити технічну документацію

MGCplus - Data Sheet (B00554)

FAQ про плату AP836I

Для яких сенсорів призначена плата AP836I?

AP836I підтримує до 8 потенціометричних або активних transducers з виходом ±500 mV або ±10 V в 5‑проводовому режимі.

З яким модулем краще всього використовувати?

Рекомендовано разом із модулем **ML801B** — забезпечує точність класу 0.1 % і максимальну частоту до 500 Hz.

Яка довжина кабелів допускається?

Кабелі між сенсорами та платою AP836I можуть досягати 200 м, враховуючи довге з’єднання через TEDS/CANHEAD модулі.

Яка точність і клас помилки?

Гарантований клас точності 0.1 % при температурному впливі, ефект з 10 K температурної зміни на нульову точку – < 0.05 %, на чутливість – < 0.1 %.

Які фільтри й частотний діапазон?

Підтримується частота вимірювань до 500 Hz (-1 dB) із селективним фільтром Bessel/Butterworth. Рівень шуму при 200 Hz частоті становить ±0.05 mV/V або стабільність <0.1 %.
