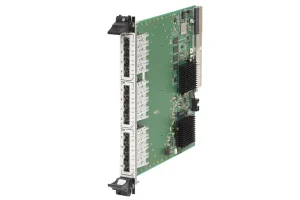

GN1202B — оптична ізольована карта-приймач Genesis HighSpeed (12 каналів, 100 MS/s)

GHS CARD, плата приймача, 100 MГц
Волоконно-оптична плата приймача для ізольованих оцифровувачів; 25 або 100 MГц на канал, 8 ГБ оперативної пам’яті
*** Особливості
– волоконно-оптично ізольовані передні панелі
– 12 оптичних каналів приймача
– потрібен один модуль G091 SFP на канал
– 16 цифрових входів подій, 2 входи лічильника/таймера
*** примітки ***
– Модулі G091 SFP необхідно замовляти окремо.
– При змішуванні передавачів 100 MГц і 25 MГц частота дискретизації приймача обмежена 25 MГц для всіх каналів
*** сумісність ***
мейнфрейми: GEN2tB, -3t, -4tB, -7tA, -17tA
мейнфрейми з інтегрованим ПК: GEN3i, -3iA, -7i, -7iA

Оптоволоконна ізольована плата вводу 100 МГц - GN1202B

Опис

Завантажити

Безпечна передача даних в найсуворіших умовах, включаючи сильні електричні та магнітні поля, є складним завданням. Ізольована оптоволоконна система Genesis HighSpeed, що складається з вхідної плати GN1202B з 12 передавачами, ідеально підходить для вирішення цього завдання. Використання повного набору функцій GN1202B для реєстрації перехідних процесів і даних з потужним програмним забезпеченням Perception усуває необхідність використання окремого обладнання або програмного забезпечення для збору даних.

Перетворення аналогового сигналу в цифровий і передача сигналу на приймальну плату по оптоволоконному кабелю не вносить ніякого дрейфу або помилки у вимірюваний сигнал. Автоматична фазова компенсація довжини кабелю узгоджує всі оптоволоконні ізольовані канали з будь-яким стандартним аналоговим вхідним каналом. HBM пропонує різні рішення передавачів для високовольтних і середньовольтних застосувань.

Оптична ізоляція

12 передавачів на одну плату приймача
Цифрове оптоволоконне з’єднання, без шуму/помилок і дрейфу
Довжина кабелю до 1000 м
Автоматична фазова компенсація довжини кабелю

Широкі можливості аналізу

Калькулятори бази даних формул в реальному часі
Запуск за результатами в реальному часі
Підтримка цифрових подій/таймерів/лічильників

Відповідні передавачі

Передавач з живленням від батареї
Передавач з безперервним живленням з ізоляцією 1,8 кВ RMS
Діапазон вхідних сигналів від ± 20 мВ до ± 100 В
Передавач зі швидкістю 25 або 100 МГц

Документ	Мова
GEN series GN1202B - Data Sheet (B04770)	English
Genesis High Speed - Brochure (US) (S04053)	English

Поширені запитання про GN1202B

Скільки каналів підтримує GN1202B?

Підтримка до 12 оптичних трансмітерів з частотою 100 MS/s кожен

Чи буває шум або дрейф у передачі?

Передача здійснюється цифровим оптичним каналом без шуму або дрейфу, з фазовою компенсацією до 1000 м

Що означають real-time функції?

Вбудована підтримка real-time алгоритмів: тригери, таймери/лічильники, цифрові події з latency ≈1 μs

З якими трансмітерами працює?

Сумісна з GN110/GN111/GN112/GN113 — HV/MV трансмітерами для Genesis HighSpeed

Де використовується GN1202B?

Призначена для складних випробувальницьких умов: високовольтні лабораторії, вибухові тести, Aerospace, Powertrain, випробування електроприводів
