GN113

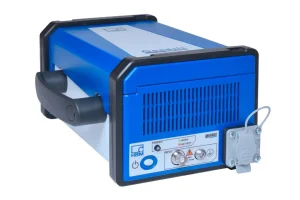

Ізольований оцифровувач 6600 від HBM – це віддалена оптоволоконна передня панель для реєстратора перехідних процесів Genesis HighSpeed (GEN3i, GEN3t, GEN7i, GEN7tA і GEN17tA). Кожен канал повністю дистанційно програмується. Ізольований оцифровувач 6600 призначений для використання в найсуворіших умовах, включаючи найсильніші електричні та магнітні поля.

Оптоволоконний зв’язок усуває петлі заземлення і гарантує безпечну ізоляцію між пристроєм, що тестується, і контрольною кімнатою в лабораторіях з коротким замиканням, високою напругою і великою потужністю.

Високовольтні варіанти (HV6600) – це моделі для високої напруги / високої потужності. Передня панель має додаткове екранування, що дозволяє використовувати його навіть у найскладніших додатках і найсуворіших умовах. Вбудовані подвійні акумулятори передньої панелі можна заряджати, коли система не працює, за допомогою зовнішнього зарядного пристрою. Фронтальна частина працює до 24 годин від внутрішнього акумулятора, тоді як дистанційно керований «сплячий» режим може легко продовжити цей час роботи в кілька разів.

Під час роботи внутрішній акумулятор передньої панелі заряджається. За необхідності, передня панель може бути відключена від мережі і працювати від акумулятора протягом приблизно 5 хвилин, що дозволяє проводити випробування з напругою понад 1,8 кВ. Крім того, цей вбудований акумулятор забезпечує належне зберігання даних у разі втрати мережі змінного струму під час збору даних.

Як низьковольтні, так і високовольтні версії доступні з двома різними частотами дискретизації: 25 МГц для всіх стандартних застосувань і надшвидка версія 100 МГц для найвимогливіших застосувань.

Як версії 25 Мб/с, так і версії 100 Мб/с забезпечують 14-бітну роздільну здатність на повній швидкості, а також 16-бітну підвищену роздільну здатність при повільнішій дискретизації. Довжина пам’яті може становити до 400 мс на канал.
