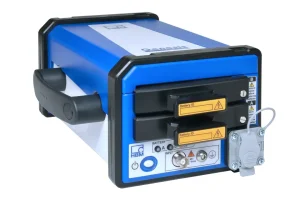

GN111 – оптичний ізольований HF-передавач Genesis HighSpeed (25 MS/s)

GN111 – високошвидкісний оптичний ізольований HF-передавач (фронтенд) для систем збору даних Genesis HighSpeed. Підтримує 25 MS/s, роздільну здатність 14/15 біт, смугу пропускання до 10 МГц, оснащується двома Li-ion батареями і герметичним оптичним роз’ємом SCRJ/IP67. Призначений для безпечних вимірювань у середовищах із сильними електричними/магнітними полями, середньою та високою напругою.

Ізольований оцифровувач для Genesis HighSpeed

Опис

Завантажити

Ізольований оцифровувач 6600 від HBM – це віддалений оптоволоконний інтерфейс для реєстратора перехідних процесів Genesis HighSpeed (GEN3i, GEN3t, GEN7i, GEN7tA і GEN17tA). Кожен канал повністю дистанційно програмується. Ізольований оцифровувач 6600 призначений для використання в найсуворіших умовах, включаючи найсильніші електричні та магнітні поля.

Оптоволоконне з’єднання усуває петлі заземлення і гарантує безпечну ізоляцію між пристроєм, що тестується, і контрольною кімнатою в лабораторіях з коротким замиканням, високою напругою і великою потужністю.

Високовольтні варіанти (HV6600) – це моделі для високої напруги / великої потужності. Передня панель має додаткове екранування, що дозволяє використовувати його навіть у найскладніших додатках і найсуворіших умовах. Вбудовані подвійні акумулятори передньої панелі можна заряджати, коли система не працює, за допомогою зовнішнього зарядного пристрою. Фронтальна частина працює до 24 годин від внутрішнього акумулятора, тоді як дистанційно керований «сплячий» режим може легко продовжити цей час роботи в кілька разів.

Під час роботи внутрішній акумулятор передньої панелі заряджається. За необхідності, передня панель може бути відключена від мережі і працювати від акумулятора протягом приблизно 5 хвилин, що дозволяє проводити випробування з напругою понад 1,8 кВ. Крім того, цей вбудований акумулятор забезпечує належне зберігання даних у разі втрати мережі змінного струму під час збору даних.

Як низьковольтні, так і високовольтні версії доступні з двома різними частотами дискретизації: 25 МГц для всіх стандартних застосувань і надшвидка версія 100 МГц для найвимогливіших застосувань.

Як версії 25 Мб/с, так і версії 100 Мб/с забезпечують 14-бітну роздільну здатність на повній швидкості, а також 16-бітну підвищену роздільну здатність при повільнішій дискретизації. Довжина пам’яті може становити до 400 мс на канал.

Замовити GN111 або проєктування під ваше застосування можна у компанії АНВІТ. Підбір конфігурації, підтримка при інтеграції, сертифікована доставка по Україні.

Документ	Мова
GEN series GN1202B - Data Sheet (B04770)	English

Поширені запитання про GN111

Яка максимальна частота дискретизації?

GN111 підтримує до 25 MS/s з високою розрядністю 14/15 bit

Як забезпечується оптична ізоляція?

Передавання сигналу через SCRJ-конектор і оптичний кабель дозволяє досягнути ізоляцію до 1 кВ та бездротову передачу до 1000 м.

Скільки тримає батарея?

Li-ion живлення забезпечує автономність до приблизно 30 годин роботи

З чим сумісний GN111?

Використовується разом з GN1202B приймачем у Genesis HighSpeed mainframe; можливо підключати до 12 передавачів на одну карту.

Де використовують GN111?

Для вимірювань у середньо- та високовольтних середовищах, де класична передача не підходить – енергетика, високовольтні лінії, матеріалознавчі випробування.
