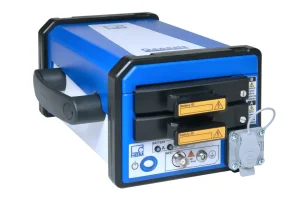

GN110 – оптичний ізольований HF-передавач Genesis HighSpeed (100 MS/s)

GN110 – компактний оптичний ізольований передавач системи HBM Genesis HighSpeed, створений для надійних вимірювань у середовищах з високою напругою, сильними електромагнітними полями та вимогами до безпечної гальванічної ізоляції. Забезпечує частоту дискретизації до 100 MS/s, 14-бітну роздільну здатність, смугу до 25 МГц, роботу від Li-ion акумуляторів до 30 годин та оптичну комунікацію через SCRJ/IP67, що усуває петлі заземлення та ризик проникнення шуму.

1 канал, sampling до 100 MS/s
14-бітний АЦП
Смуга пропускання: ~25 МГц
Дві Li-ion батареї (до 30 год автономної роботи)
Оптичний роз’єм SCRJ, IP67
Гальванічна ізоляція та захист від заземлювальних петель
Сумісність із GEN3i, GEN3t, GEN7i, GEN7tA, GEN17tA

Ізольований оцифровувач для Genesis HighSpeed

Опис

Завантажити

Ізольований оцифровувач 6600 від HBM – це віддалена оптоволоконна передня панель для реєстратора перехідних процесів Genesis HighSpeed (GEN3i, GEN3t, GEN7i, GEN7tA і GEN17tA). Кожен канал повністю дистанційно програмується. Ізольований оцифровувач 6600 призначений для використання в найсуворіших умовах, включаючи найсильніші електричні та магнітні поля.

Оптоволоконний зв’язок усуває петлі заземлення і гарантує безпечну ізоляцію між пристроєм, що тестується, і контрольною кімнатою в лабораторіях з коротким замиканням, високою напругою і великою потужністю.

Високовольтні варіанти (HV6600) – це моделі для високої напруги / високої потужності. Передня панель має додаткове екранування, що дозволяє використовувати його навіть у найскладніших додатках і найсуворіших умовах. Вбудовані подвійні акумулятори передньої панелі можна заряджати, коли система не працює, за допомогою зовнішнього зарядного пристрою. Фронтальна частина працює до 24 годин від внутрішнього акумулятора, тоді як дистанційно керований «сплячий» режим може легко продовжити цей час роботи в кілька разів.

Під час роботи внутрішній акумулятор передньої панелі заряджається. За необхідності, передня панель може бути відключена від мережі і працювати від акумулятора протягом приблизно 5 хвилин, що дозволяє проводити випробування з напругою понад 1,8 кВ. Крім того, цей вбудований акумулятор забезпечує належне зберігання даних у разі втрати мережі змінного струму під час збору даних.

Як низьковольтні, так і високовольтні версії доступні з двома різними частотами дискретизації: 25 МГц для всіх стандартних застосувань і надшвидка версія 100 МГц для найвимогливіших застосувань.

Як версії 25 Мб/с, так і версії 100 Мб/с забезпечують 14-бітну роздільну здатність на повній швидкості, а також 16-бітну підвищену роздільну здатність при повільнішій дискретизації. Довжина пам’яті може становити до 400 мс на канал.

Замовити GN110 в Україні

Компанія АНВІТ є офіційним постачальником HBM/Genesis HighSpeed і пропонує GN110 з технічним підбором, інтеграцією, налаштуванням та сервісом. Залиште заявку на сайті або зв’яжіться з нашими інженерами – допоможемо підібрати оптимальну конфігурацію Genesis HighSpeed для вашого стенда, лабораторії чи енергетичного застосування.

Купити GN110 можна в АНВІТ з доставкою по Україні.

Документ	Мова
GEN series GN1202B - Data Sheet (B04770)	English

Поширені запитання про GN110

Яка частота дискретизації у GN110?

Підтримує до 100 MS/s з 14‑бітною розрядністю.

Який рівень ізоляції?

Оптична передача без дротового шуму, із ізоляцією до 5 кВ, SCRJ‑конектор та захист IP67.

Як довго працює без підзарядки?

Два Li‑ion акумулятори забезпечують автономність до 30 годин.

Які основні застосування?

Ідеальний для ізольованих високовольтних вимірювань, електротехнічних випробувань, лабораторій, aerospace, залізничних систем.

З якими системами сумісний?

Сумісний із mainframe Genesis HighSpeed (наприклад, GEN5i), працює як передавач GN110.
