Калібрування крутного моменту

Калібрувальна лабораторія HBK пропонує багато переваг при калібруванні вашого датчика крутного моменту в діапазоні від 0,2 Н-м до 400 кН-м. HBK має єдину приватну калібрувальну лабораторію в світі, яка може запропонувати вам цю послугу.

Простежуваність	Точність	Індивідуальність

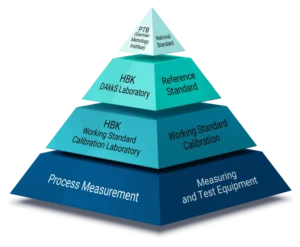

Сертифікація за стандартом ISO 17025. Пряма простежуваність до Німецького національного інституту метрології (PTB). Оцінка калібрувальної лабораторії незалежними експертами через регулярні проміжки часу. Отримайте вигоду від сертифікатів калібрування з мінімальною невизначеністю вимірювань, які безпосередньо простежуються до національного стандарту.	Калібрувальні машини з мінімальною невизначеністю вимірювань (для недержавних калібрувальних лабораторій). Машини для неробочого навантаження (датчики навантажуються вантажами на плечі важеля в полі сили тяжіння Землі) до 25 кН-м, що є надзвичайною характеристикою для приватної калібрувальної лабораторії. Точність машини до 0,008%. Унікальна компетентність до 400 кН-м з невизначеністю вимірювання 0,1%. Оптимізуйте оцінку невизначеності вимірювань, використовуючи фактичні характеристики датчика, а не тільки специфікації з технічного паспорта.	Вибір різних стандартів калібрування: DIN 51309. VDI/VDE 2646. Калібрування за робочим стандартом. Вимірювальний ланцюг або датчик? DIN 51309 для задоволення найвищих вимог або VDI/VDE 2646? Вибір за Вами. Ми з радістю проконсультуємо Вас!

Простежуваність

Точність

Індивідуальність

Сертифікація за стандартом ISO 17025.
Пряма простежуваність до Німецького національного інституту метрології (PTB).
Оцінка калібрувальної лабораторії незалежними експертами через регулярні проміжки часу.
Отримайте вигоду від сертифікатів калібрування з мінімальною невизначеністю вимірювань, які безпосередньо простежуються до національного стандарту.

Калібрувальні машини з мінімальною невизначеністю вимірювань (для недержавних калібрувальних лабораторій).
Машини для неробочого навантаження (датчики навантажуються вантажами на плечі важеля в полі сили тяжіння Землі) до 25 кН-м, що є надзвичайною характеристикою для приватної калібрувальної лабораторії.
Точність машини до 0,008%.
Унікальна компетентність до 400 кН-м з невизначеністю вимірювання 0,1%.
Оптимізуйте оцінку невизначеності вимірювань, використовуючи фактичні характеристики датчика, а не тільки специфікації з технічного паспорта.

Вибір різних стандартів калібрування:

DIN 51309.
VDI/VDE 2646.
Калібрування за робочим стандартом.

Вимірювальний ланцюг або датчик? DIN 51309 для задоволення найвищих вимог або VDI/VDE 2646? Вибір за Вами. Ми з радістю проконсультуємо Вас!

Від 0,2 Н-м до 400 кН-м

Калібрувальна лабораторія HBK пропонує багато переваг, коли мова йде про калібрування вашого датчика крутного моменту:

- Калібрування крутного моменту в діапазоні від 0,2 Н-м до 400 кН-м - надзвичайно широкий діапазон. HBK має єдину приватну калібрувальну лабораторію в світі, яка може запропонувати Вам цю послугу
- Калібрування повних вимірювальних ланцюгів (в тому числі сторонніх виробників) - без додаткових витрат з вашого боку
- Десятирічний досвід (з 1977 року) в калібруванні перетворювачів крутного моменту, датчиків крутного моменту і ланцюгів вимірювання крутного моменту
- Від економічно вигідного калібрування промислових датчиків до передавального еталона, що відповідає найвищим вимогам
- Калібрування змінного крутного моменту як робоче стандартне калібрування

Послуги з калібрування крутного моменту від HBK

- DIN 51309
- VDI/VDE 2646
- DAkkS-DKD-R 10-5
- Робочій стандарт

Посібник для прийняття рішень: Правильне калібрування для ваших потреб

DIN 51309

VDI/VDE 2646

Робочій стандарт

DAkkS-DKD-R 10-5

Якщо ви хочете знати все про свій датчик: Калібрування відповідно до DIN 51309 вимагає проведення вимірювань з використанням датчика в трьох різних монтажних положеннях. Іншими словами, в кожному випадку датчик повертається на 120° в машині, тобто датчик крутного моменту потрібно тричі встановлювати і знімати. Наступні характеристики отримані в результаті калібрування за стандартом DIN 51309 і вказані в сертифікаті калібрування:

Точний вихідний сигнал для кожного кроку калібрування
Значення гістерезису для кожного кроку калібрування
Повторюваність і відтворюваність для одного і для різних монтажних положень для кожного кроку калібрування
Повзучість
Повернення до нуля
Похибка інтерполяції (потенційне відхилення виміряного значення від кубічної та лінійної апроксимації).
Класифікація відповідно до DIN 51309

Крім того, в сертифікаті калібрування вказується невизначеність вимірювання, як визначено в DIN 51309. Таке калібрування забезпечує гарантований доказ того, що ваш датчик крутного моменту є простежуваним вимірювальним обладнанням (відповідно до вимог ISO 9001). Оцінка відповідності: HBK визначить, чи не виходить датчик крутного моменту за межі специфікацій технічного паспорта.

Найкраще співвідношення ціни та якості з гарантованою простежуваністю Калібрування відповідно до VDI/VDE 2646 вимагає проведення двох серій вимірювань в одному монтажному положенні (на відміну від DIN 51309). Наступні характеристики датчика отримані в результаті цього калібрування і вказані в сертифікаті калібрування:

Точний вихідний сигнал для кожного кроку калібрування
Оптимізована чутливість (отримана з вимірюваних значень зростаючих і спадаючих серій, на основі методу найменших квадратів)
Максимальне відхилення лінійності
Максимальна відносна похибка оборотності
Залишкове значення
Крім того, у сертифікаті калібрування вказується невизначеність вимірювання. Необхідні дані про відтворюваність базуються на статистичних значеннях, отриманих в результаті аналогічних калібрувань. Окрім продукції HBK, база даних містить багато датчиків сторонніх виробників.

Це калібрування забезпечує гарантований доказ того, що ваш датчик крутного моменту є простежуваним вимірювальним обладнанням (відповідно до ISO 9001). Оцінка відповідності: HBK визначить, чи не виходить датчик крутного моменту за межі специфікацій технічного паспорта.

HBK пропонує калібрування робочого стандарту з індивідуально обраним кроком навантаження. Наступні характеристики датчика отримані в результаті цього калібрування і вказані в сертифікаті калібрування:

Точний вихідний сигнал для кожного кроку калібрування
Залишкове значення
Оцінка відповідності: HBM визначить, чи не виходить датчик крутного моменту за межі специфікацій технічного паспорта.

Наша рекомендація: Ми рекомендуємо калібрування відповідно до VDI/VDE 2646, яке при тій же ціні надає більше інформації про ваш датчик моменту, ніж стандартне калібрування.

HBK пропонує калібрування змінного крутного моменту відповідно до DAkkS-DKD-R 10-5. Наступні характеристики датчика отримані в результаті цього калібрування і вказані в сертифікаті калібрування:

Точний вихідний сигнал для кожного кроку калібрування
Еталонне рівняння прямої лінії
Залишкове значення
Графічне представлення відхилення від еталонної прямої лінії

Ми будемо раді проконсультувати вас.

Машини для калібрування крутного моменту

Машина для калібрування крутного моменту 20 Н-м

Для робочого стандартного калібрування. Невизначеність представлення крутного моменту:

0,2 Н-м - 20 Н-м: ±0,4 % від виміряного значення

Крок крутного моменту: 0,2; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20 Н-м

Машина для калібрування крутного моменту 200 Н-м

для калібрування DAkkS та робочого стандарту. Невизначеність представлення крутного моменту:

2 Н-м - 200 Н-м: ±0,04 % від виміряного значення

Крок крутного моменту: 2; 4; 5; 6; 8; 10; 12; 16; 20; 25; 30; 40; 50; 60; 80; 100; 120; 160; 200 Н-м

Машина для калібрування крутного моменту 1 кН-м

для калібрування DAkkS та робочого стандарту. Невизначеність представлення крутного моменту:

5 Н-м - 1 кН-м: ±0,01 % від виміряного значення

Крок крутного моменту: Від 5 Н-м до 1000 Н-м з кроком 1 Н-м кожна.

Машина для калібрування крутного моменту 20 кН-м

для калібрування DAkkS та робочого стандарту. Невизначеність представлення крутного моменту:

50 Н-м - 200 Н-м: ±0,04 % від виміряного значення

250 Н-м - 20 000 Н-м: ±0,02% від виміряного значення

Крок крутного моменту: 50; 100; 150; 200; 250; 300; 400; 500; 600; 800 Н-м; 1; 1.2; 1.6; 2; 2.5; 3; 4; 5; 6; 8; 10; 12; 16; 20 кН-м

Машина для калібрування крутного моменту 25 кН-м

Калібрування DAkkS та робочого стандарту. Невизначеність представлення крутного моменту :

100 Н-м - 20 кН-м ± 0,008% від виміряного значення

20,1 кН-м - 25 кН-м ± 0,01% від виміряного значення

Діапазон крутного моменту від 100 Н-м до 25 кН-м з кроком 100 Н-м кожен.

Машина для калібрування крутного моменту 50 кН-м

для робочого стандартного калібрування. Невизначеність представлення крутного моменту:

500 Н-м - 50 кН-м: ±0,2 % від виміряного значення

Крок крутного моменту: від 500 Н-м до 50 кН-м

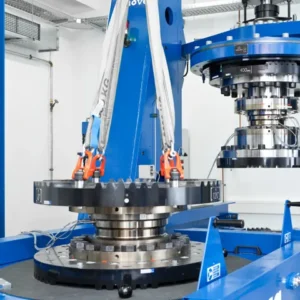

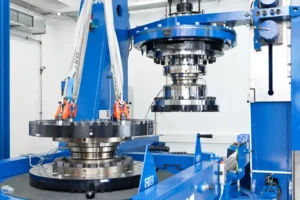

Машина для калібрування крутного моменту 400 кН-м

для калібрування DAkkS та робочого стандарту.

Невизначеність представлення крутного моменту:

3 кН-м - 400 кН-м: ±0,1 % від виміряного значення

Сходинки крутного моменту: 3 кН-м - 400 кН-м з кроком 1 кН-м кожна.
