Відтворення часових сигналів у вібраційних випробуваннях

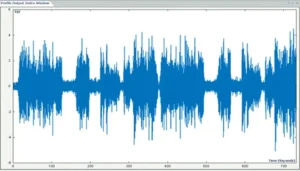

Відтворення часових сигналів (Time Waveform Replication, TWR), також відоме як Long Time History (LTH), дозволяє точно відтворити у лабораторії вібраційні умови, що були зафіксовані в польових умовах. Наприклад, дані дорожніх випробувань транспортного засобу або льотного тестування літака можуть бути імпортовані на комп’ютер, адаптовані до параметрів шейкерної системи та використані для повторного створення реального навантаження у лабораторному середовищі.

Сценарії використання

• Лабораторне моделювання умов експлуатації для автомобілів, військової техніки, літаків і поїздів

• Випробування з імітацією дорожніх вібрацій, злітно-посадкових ударів, динамічних навантажень тривалістю від кількох хвилин до кількох годин

Технічні характеристики

• Підтримка різноманітних форматів вхідних файлів (наприклад, CSV), що дозволяє імпорт сигналів з багатьох систем збору даних або штучно згенерованих профілів

• Вбудовані інструменти попередньої обробки:

  • Усунення постійної складової (DC-offset)

  • Високочастотна та низькочастотна фільтрація

  • Обрізання та вставка сигналів

  • Компенсація по швидкості та переміщенню

Переваги

• TWR використовує керування із замкнутим контуром в режимі реального часу, що дозволяє адаптивно змінювати функцію передавання навантаження без необхідності повторних ітерацій

• Читання сигналу безпосередньо з диска під час тесту забезпечує практично необмежену тривалість відтворення

• Адаптивне керування гарантує точність змін протягом тривалих тестів

• Використання алгоритму згортки з перекриттям (overlapped convolution) забезпечує безперервний сигнал без розривів

• Додаткові можливості: зациклення сигналу, планування кількох сигналів по черзі, перевірка на аварійне завершення по точках у реальному часі
