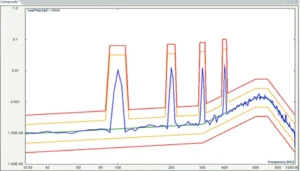

Sine-on-Random (SoR) — синусоїда на випадковому фоні

SoR-контроль імітує складні вібраційні умови шляхом поєднання випадкового збудження з синусоїдами або так званими “тонами”. Обидва сигнали зазвичай діють одночасно; синусоїди можуть бути зафіксовані на певних частотах або змінюватися в межах заданого діапазону.

Типові приклади застосування:

• Імітація вібрацій від трансмісії автомобіля під час прискорення та перемикання передач
• Періодичні удари під час стрільби з повітряного гелікоптера
• Змішані механічні вібрації в авіації або автомобілебудуванні

Сценарії використання:

• Імітація вібрацій з широкосмуговим випадковим фоном і одним або кількома накладеними синусоїдальними тонами
• Постріли з гелікоптерів або гвинтових літаків
• Вібрації двигуна, трансмісії та трансмісійного вала автомобіля під час зміни швидкості

Характеристики:

• Випадковий сигнал визначається таблицею точок із щільністю спектральної потужності (PSD) залежно від частоти, як у класичному режимі випадкового контролю
• Одночасно може генеруватися до 20 синусоїдальних сигналів, кожен з яких супроводжується цифровим трекінг-фільтром для точного контролю амплітуди
• Кожна синусоїда має незалежні параметри: амплітуда, частотний діапазон та швидкість прогону
• Підтримка профілю синус-прогону з фіксованим прискоренням, швидкістю або зміщенням; алгоритм керування автоматично розраховує нахили та точки переходу
• Підтримка гармонічного режиму, у якому наступні тони є кратними першому
• Для моделювання стрільби можна попередньо запрограмувати часи ввімкнення та вимкнення синусоїдальних тонів
• Можливість вимкнення випадкового сигналу для роботи лише з мульти-синусоїдальним збудженням
• SoR включає автоматичні та ручні елементи керування, як і режим випадкових вібрацій
• Для кожного проганяючого тону відображається окремий трек, що дозволяє перевірити конфігурацію до початку випробування

Sine-on-Random (SoR) — ключовий режим для підвищення реалістичності випробувань, коли потрібне одночасне відтворення шуму і синусних компонентів. Він забезпечує точний контроль тональних впливів, sweep-режими та інтеграцію з профілями PSD.

Сучасні контролери (VibrationVIEW, Crystal Instruments, m+p та інші) підтримують SoR, що робить його стандартом для авіації, автомобілебудування, електроніки та промислових тестів.
