Синтез спектр відгуку на удар / Shock Response Spectrum (SRS)

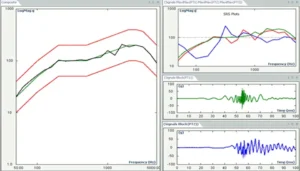

Синтез SRS дозволяє моделювати ударні навантаження для оцінки надійності та опору пошкодженням з боку тестованого пристрою (DUT). В рамках замкнутої системи керування, створюється профіль SRS (прискорення залежно від частоти), який застосовується для формування складних перехідних сигналів, що збуджують електродинамічний вібратор (шейкер). Такий профіль також відомий як RRS (Required Response Spectrum).

Оскільки багато різних сигналів можуть мати однаковий спектр відгуку на удар, параметри тесту можуть бути підібрані відповідно до можливостей шейкера та рівня допустимих навантажень на тестований пристрій.

Сфери застосування

• Імітація ударних впливів, включаючи піротехнічні вибухи та сейсмічні сигнали
• Випробування на ударну стійкість або оцінка ризику пошкодження (SDRA)
• Аерокосмічні випробування, зокрема надійність електронних і механічних компонентів під час вибухів
• Сейсмічне моделювання та кваліфікаційні випробування будівель і конструкцій
• Випробування на транспортування, пакування та логістику
• Надійність та довговічність комп’ютерного обладнання, включно з тестами жорстких дисків

Характеристики

• Розширення до класичного ударного профілю: синтез складного перехідного сигналу з синусоїдальних компонентів або вейвлетів на основі таблиці коливань (sine beats або damped sine)
• Автоматичне ітеративне коригування амплітуд, півциклів та затримок для точного відтворення SRS профілю з заданою точністю
• Можливість ручного коригування сигналу відповідно до допусків SRS, зокрема за тривалістю імпульсу
• Збереження отриманого імпульсу для повторного застосування у майбутньому

Налаштування та аналіз

• Створення SRS-профілю через введення або імпорт таблиці частот, прискорень та меж припинення тесту
• Налаштування Q-фактора (поглинання) та методу синтезу: пірошок, мінімальне прискорення або задана тривалість
• Підтримка аналізу до 14 октав із використанням методів maxi-max, positive max та negative max
• Гнучкі параметри: високі/низькі частоти, опорна частота, Q-фактор або коефіцієнт загасання, а також роздільна здатність (1/1, 1/3, 1/6, 1/12, 1/24, 1/48)

Синтез SRS дозволяє отримувати реалістичні високочастотні удари і забезпечує відповідність тесту вимогам RRS. Автоматизація синтезу, онлайн-контроль і робота з імпортованими записами роблять цей підхід універсальним інструментом для сертифікації, тестування та R&D у промисловості та авіакосмічній галузі.
