Випадковий

Випробувальний профіль випадкової вібрації (або збудження) одночасно збуджує всі резонансні частоти будь-якого заданого корисного навантаження, тому він добре підходить для кваліфікаційних випробувань продукції і для характеристики динаміки конструкції. Швидкий час циклу важливий для високої точності, так само як і багатоканальне керування, нанесення надрізів і аналіз в реальному часі.

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Імітація вібрації, якої зазнають компоненти і вузли, що використовуються в автомобілях, військовій техніці, літаках і космічних апаратах
• Відтворення польових вимірювань
• Виробничі випробування, стрес-скринінг і випробування прототипів
• Кваліфікація продукції за стандартами MIL-STD, DIN, ISO, IEC та іншими

ХАРАКТЕРИСТИКИ

Випадковий тест передбачає конфігурацію параметрів через ПК шляхом введення обраної PSD (спектральної щільності ) в просту таблицю точок розриву або шляхом імпорту попередньо зібраних польових даних у форматі Microsoft Excel® CSV (значення, розділені комами). Таблиця точок розриву складається з амплітуд PSD і пов’язаних з ними частот, а також сегментів нахилу. Діапазон частот вказується, наприклад, від постійного струму до 4800 Гц.

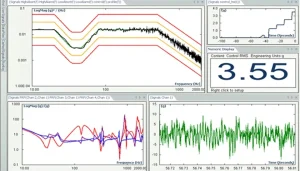

Коли використовуються відрізки, таблиця автоматично обчислює частоти перетину та амплітуди PSD. Після створення таблиці точок розриву на графіку відображається профіль. Автоматично відображається загальне середньоквадратичне значення, максимальна пікова швидкість і максимальний зсув від піку до піку для повнорівневого тесту.

Буде вказано спектральну роздільну здатність у вигляді ліній ШПФ (швидкого перетворення Фур’є). Чим більша кількість ліній, тим менша дельта частот між кожною лінією. Наприклад, 1600 ліній з частотним діапазоном 4800 Гц дають роздільну здатність 3 Гц. Може бути можливість збільшити спектральну роздільну здатність за рахунок кількості вхідних каналів.

Буде задано динамічний діапазон регулювання, скажімо, 90 дБ. Це визначає максимальний нахил, або швидкість зміни, регулюючого виходу. Більш високе значення призведе до більш суворого випробування корисного навантаження.

Щоб запобігти несправностям або пошкодженню пристрою, що тестується, і обладнання, якщо динамічні вимоги тесту перевищують межі шейкерної системи, користувач отримає автоматичне попередження.
