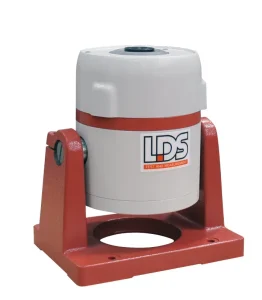

LDS V406 — перманентний магнітний вібростенд до 196 N

Незважаючи на те, що ці вібростенди використовуються в промисловості для загальних вібраційних випробувань, вони часто зустрічаються в університетах і дослідницьких центрах. Вони поєднують в собі широкий діапазон частот і максимальну синусоїдальну силу, що робить їх придатними для різноманітних застосувань: від випробувань на втому і резонанс малогабаритної електроніки до вивчення біомедичних матеріалів і пристроїв. Вони також можуть використовуватися як несейсмічні пікапи, датчики швидкості і високошвидкісні приводи.

• Пік синусоїдальної сили: 196 N
• Макс. випадкова сила RMS: 89 Н
• Максимальне синусоїдальне прискорення: 100 g
• Швидкість синусоїдальний пік: 1,78 м/с
• Переміщення безперервне пік-пік: 17.6 мм
• Маса рухомого елемента: 0.20 кг
• Використовуваний діапазон частот: 5 Гц – 9 кГц

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Модальний і структурний аналіз, включаючи застосування в цивільному будівництві, наприклад, випробування мостів та інших споруд
• Вібраційний скринінг дрібних компонентів і тестування електронних збірок, таких як мобільні телефони
• Лабораторні експерименти, такі як розділення і ущільнення порошків
• Випробування медичних приладів і матеріалів
• Випробування на втому і резонансні випробування, включаючи випробування матеріалів деталей
• Використовуються як датчики швидкості або високошвидкісні приводи для калібрування акселерометрів, а також для моніторингу стану машин і вимірювання вібрації

ХАРАКТЕРИСТИКИ

Універсальні і надійні вібростенди LDS® V406 були спеціально розроблені для забезпечення максимальної продуктивності. Вони мають робочий діапазон частот від 5 до 9000 Гц і в стандартній комплектації мають номінальне пікове синусоїдальне навантаження 98 Н. Однак, якщо їх підключити до рекомендованого підсилювача LDS® PA500L і охолодити зовнішнім вентилятором, вони здатні створювати синусоїдальну силу 196 Н.

Окрім якоря діаметром 38 мм, ці вібростенди оснащені міцним, але легким рухомим якорем, який забезпечує адекватну підтримку випробувальних навантажень, не знижуючи при цьому їхню силову спроможність. Два згини з ламінованого волокна прикріплені до якоря, щоб забезпечити йому осьову підтримку і посилити бічні і обертальні обмеження.

Як правило, вібростенди V406 монтуються на основу, але за запитом можливе також кріплення на цапфу. Крім того, в якості додаткової опції можна додати допоміжний блок підвіски для випадків, коли віброконтролю підлягають великі підпружинені конструкції, наприклад, автомобільні шасі. Це дозволяє вертикально підвішувати вібростенд до пристрою, що перевіряється, практично збільшуючи його вантажопідйомність. На відміну від звичайної роботи, при якій якір здійснює зворотно-поступальні рухи по відношенню до нерухомого корпусу, допоміжна підвіска забезпечує зворотний рух.

Хоча зовнішнє охолодження не обов’язково потрібне для моделей V406, додавання додаткового виносного вентилятора, який охолоджує шейкери примусовим повітрям, дозволяє досягти максимальної номінальної продуктивності. Шейкери можуть працювати з компактними, тихими і енергоефективними підсилювачами, такими як LDS® LPA100, де вентилятор не потрібен, або LDS® LPA600, де вентилятор потрібен. Вони сумісні з контролерами вібрації LDS® COMETUSB™ і LASERUSB™, а також з системами керування сторонніх виробників.
