LDS V650 — вібростенд малої сили для точних вібраційних випробувань

Вібростенд LDS® V650 використовується в автомобільній, аерокосмічній, комерційній та оборонній авіації, а також в побутовій електроніці для контрольованого відтворення польових вібраційних середовищ. Він ідеально підходить для науково-дослідних робіт і випробувань для забезпечення якості, коли продукція повинна піддаватися впливу реальних умов, зберігаючи при цьому строгість і надійність, які надають лабораторні умови.

• Пікова синусоїдальна сила: 2,2 кН
• Макс. випадкова сила RMS: 1,54 кН
• Максимальне синусоїдальне прискорення: 100 g
• Пікова швидкість синусоїдальної форми: 1,5 м/с
• Переміщення безперервне пік-пік: 25.4 мм
• Маса рухомого елемента: 2,24 кг
• Діапазон частот: 5 Гц – 4 кГц

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Випробування автомобільних компонентів, таких як гальмівні магістралі мотоциклів і механізми ременів безпеки
• Випробування аерокосмічних компонентів, в тому числі випробування систем авіаційних приладів
• Випробування електронних збірок
• Випробування структурної динаміки та модальний аналіз
• Випробування на вібраційні навантаження в різних умовах навколишнього середовища
• Власні випробувальні та калібрувальні установки

ХАРАКТЕРИСТИКИ

Завдяки поєднанню великих номінальних значень сили, високих прискорень і широкого діапазону частот, цей шейкер є універсальною і економічно ефективною альтернативою для різних сценаріїв випробувань, включаючи кваліфікацію продукції, діагностику обладнання та калібрування приладів.

V650 підходить для ударних і вібраційних випробувань з використанням синусоїдальних і випадкових збуджень. Він здатний прикладати до 2,2 кН синусоїдальної сили і працювати в діапазоні частот від 5 до 4000 Гц. Вібростенд оснащений вбудованою пневматичною системою підтримки, яка може витримувати корисне навантаження до 50 кг з повним відносним переміщенням.

Характеристики швидкості і прискорення покращуються завдяки конструкції якоря шейкера, яка включає унікальний механізм підвіски для поліпшення осьової жорсткості, а також бічних і обертальних обмежувачів.

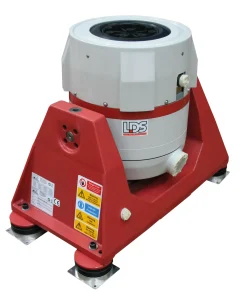

У стандартній комплектації вібростенд  V650 встановлюється на міцній чавунній цапфі, яку можна зафіксувати у вертикальному або горизонтальному положенні для роботи в обох осях. Щоб запобігти поширенню вібрацій, що генеруються шейкером, через підлогу, цапфа підтримується чотирма кріпленнями з повітряною ізоляцією; ця функція особливо корисна для тестування на низьких частотах, оскільки вона зменшує сейсмічні перешкоди на результати випробувань.

Крім того, доступний ряд додаткових функцій, які дозволяють пристосувати вібростенд до ваших конкретних потреб.
