LDS V994

Один з найбільших і найпотужніших вібростендів в лінійці LDS®, V994 використовується для випробувань на міцність і надійність деяких з найскладніших в світі продуктів і додатків, включаючи авіоніку, телекомунікаційні та супутникові системи, військові прилади і компоненти комерційних літаків. Створена для високочастотних вібраційних і ударних випробувань з високою силою, вона може бути організована в конфігурації з одним або декількома шейкерами.

• Пікова синусоїдальна сила: 289,1 кН
• Максимальна випадкова сила: 266,9 кН
• Максимальне синусоїдальне прискорення 1,9 м/с
• Переміщення безперервне пік-пік: 50.8 мм
• Маса рухомого елемента: 254,9 кг
• Використовуваний діапазон частот: DC – 1,7 кГц

СЦЕНАРІЇ ВИКОРИСТАННЯ

• Трьохосьові випробування готових супутникових систем
• Випробування на міцність авіоніки та військової техніки
• Випробування структурної динаміки, включаючи аналіз SRS, інтеграцію Test-FEA, класичний та експлуатаційний модальний аналіз
• Випробування в чистих приміщеннях і контрольованих середовищах, таких як аерокосмічні випробувальні центри
• Випробування з небезпечними матеріалами, включаючи моделювання транспортування
• Багатовісні вібростенди, наприклад, для випробувань супутників і ракет.

ХАРАКТЕРИСТИКИ

Міцний і надійний, V994 є ідеальним вибором, коли випробування вимагає, щоб великогабаритні вироби піддавалися екстремальним умовам вібрації. Крім високих зусиль, завдяки якорю, що котиться, вібростенд може досягати зміщення до 50,8 мм для синусоїдальних коливань і до 63,5 мм для перехідних імпульсів. Великий діаметр якоря – 760 мм – забезпечує достатню поверхню для кріплення вантажу, щоб легко і надійно розмістити великі пристрої для тестування.

Придатний для використання в широкому діапазоні вологості і температур, вібростенд V994 має герметичний корпус під тиском, що захищає його внутрішню частину від вологи, сторонніх часток та інших забруднень, які можуть викликати збої в роботі і затримки. Це підвищує ефективність і надійність, а також захищає систему підтримки вантажу шейкера.

Механізм водяного охолодження із замкнутим контуром забезпечує відсутність обдування шейкера і випробувального обладнання, що робить його придатним для використання в чистих приміщеннях (сертифікованих за Федеральним стандартом 209, клас 100000) та інших контрольованих умовах, в тому числі там, де проводяться випробування небезпечних матеріалів. Ця особливість також призводить до зниження експлуатаційних витрат, оскільки мінімізує втрати води і усуває потребу в дорогому кондиціонуванні повітря.

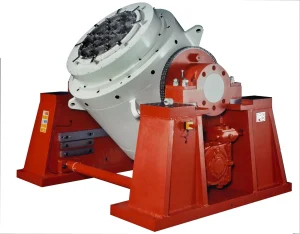

Стандартно шейкер встановлюється на цапфу, оснащену підвіскою LDS® Lin-E-Air, яка ізолює вібростенд від землі, таким чином зменшуючи вібрацію в навколишньому середовищі і дозволяючи працювати на низьких частотах з мінімальним сейсмічним впливом на результати випробувань.

ДОДАТКОВІ МОЖЛИВОСТІ

V994 може працювати в парі з одним з наших масляно-плівкових ковзаючих столів, що дозволяє випробовувати зразки в горизонтальній осі.

Крім того, в якості опції можуть бути додані розширювачі з керованою головкою для надійного і ефективного закріплення зразків зі зміщеним центром тяжіння для проведення випробувань.

Також доступні теплові бар’єри для захисту вібростенду від високих температур під час випробувань в умовах навколишнього середовища.
